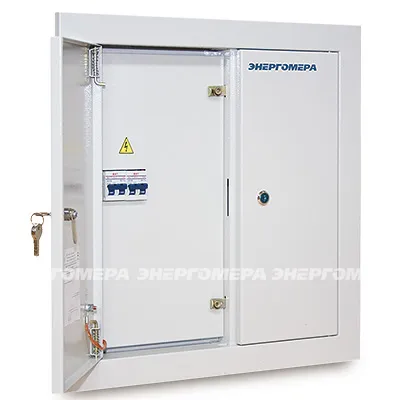

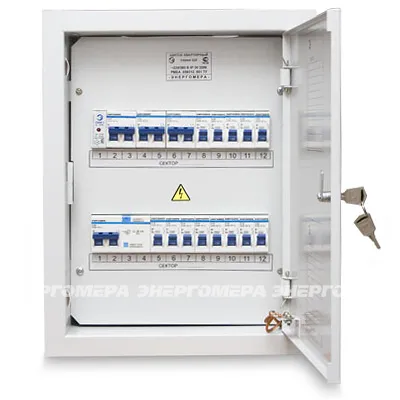

Щит распределительный этажный

ЩЭР1Г-2

Щит распределительный этажный (встраиваемый в нишу) - устройство для распределения электрической энергии, а также для защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S)

Снято с производства

Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92),
    ГОСТ Р 51628-2000.
  • Сертификат соответствия N РОСС RU.ME86.B00359

Достоинства

  • Щит распределительный поставляется полностью укомплектованным аппаратами распределения, имеет высокую монтажную готовность.
  • Аппараты установлены на монтажной рейке ТН 35 - 7,5.
  • Исполнения с однофазным вводом в квартиру.
  • Щит распределительный предотвращает безучетное потребление электроэнергии.
  • Имеет силовой и низковольтный отсеки с внутренними замками (разной секретности). Замок силового отсека укомплектован четырьмя ключами, слаботочного - двумя.
  • Низковольтный отсек щита предназначен для установки распределительных устройств телевидения, телефонной связи и радиотрансляционной сети.
  • Корпус щита выполнен из металла толщиной 1мм., обладает механической прочностью и огнестойкостью, окрашен стойким полимерно-порошковым покрытием светлых тонов RAL 7035.
  • Щит распределительный имеет исполнение с трехполюсным выключателем стояка.
  • Имеются навесное и встраиваемое в нишу исполнения.
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Число подключаемых к щиту квартир - до 8-ми (при установке однополюсных выключателей), до 4-х (при установке двухполюсных выключателей), до 2-х (при установке однофазных УЗО-ВАД).
  • Допускают пломбирование оперативной панели щита.
  • Вариант установки - в нише 500 х 500 х 140 по ГОСТ Р 51628.
  • Крепление в нише боковое четырьмя распорными винтами М6.
  • Гарантийный срок - 5 лет со дня ввода в эксплуатацию.
  • По индивидуальному заказу возможно изготовление различных типоисполнений щитов.
Показатели Величины
Напряжение питающей сети, В 220/380
Частота питающей сети, Гц 50
Класс оборудования по способу защиты от поражения электрическим током
I
Степень защиты, обеспечиваемая оболочками
Степень защиты при открытой двери силового отсека
не ниже IP31
IP20
Диапазон рабочих температур, °С 1 - 35
Масса не более, кг 8
Габариты (ВхШхГ), мм 469х459х112 (габариты каркаса в нише)

Документация

ПаспортPDF 399 Kb
Типовые электрические схемыPDF 368 Kb
