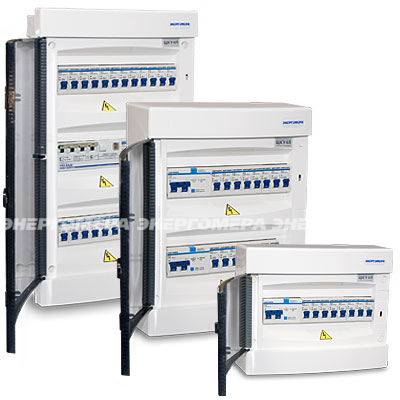

Щиток электрический групповой

ЩКР4П

Щиток электрический групповой - устройство для распределения электрической энергии внутри квартир, жилых, общественных и производственных зданий, а также защиты распределительных цепей при перегрузках, коротких замыканиях и недопустимых токах утечки на землю (с устройством защитного отключения на вводе) в сетях с глухозаземленной нейтралью (системы заземления TN-S и TN-C-S).

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие требованиям ГОСТ Р 51321.1-2000 (МЭК 60439-1-92).
  • ГОСТ Р 51321.3-99 (МЭК 60439-3-90).
  • ГОСТ Р 51628-2000.

Характеристики надежности

  • Средний срок службы - не менее 10 лет.

Типоисполнения

Конструктивные особенности

  • Элегантный дизайн, удобство в обслуживании и эксплуатации.
  • Щиток электрический групповой поставляется полностью укомплектованными аппаратами распределения, имеют высокую монтажную готовность.
  • Имеются исполнения с однофазным и трехфазным вводом в квартиру.
  • Климатическое исполнение УХЛ4 по ГОСТ 15150-69.
  • Щиток электрический имеет пластмассовый корпус (навесного или встраиваемого в нишу исполнения) с прозрачной тонированной крышкой. Крышка имеет фиксацию в открытом и закрытом положении.
  • Степень защиты IP31 по ГОСТ 14254-96, а при открытой дверце IP20.
  • Аппараты установлены на монтажной рейке ТН 35 - 7,5.
  • Корпус щитка встраиваемого в нишу имеет регулировку монтажной рейки по высоте.
  • Щитки имеются исполнения для встраивания в нишу (исполнение 2) и установки на стене (исполнение 1).
  • Имеются шины «N» и «РE» с достаточным количеством контактных зажимов.
  • Крепление в нише по задней стенке 4-мя винтами М5.
  • По индивидуальному заказу потребителя электрический групповой щиток оснащается ограничителями импульсных напряжений (ОИН) и другими сервисными устройствами.
  • Предусмотрена возможность интеграции в АСКУЭ.
  • Содержит только коммутационные аппараты.
Показатели ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
ЩКР4П
исп. 1
ЩКР4П
исп. 2
Номинальное напряжение, В 220-380 220-380 220-380 220-380 220-380 220-380 220-380 220-380
Номинальный ток, А до 63 до 63 до 63 до 63 до 63 до 63 до 63 до 63
Номинальная частота, Гц 50 50 50 50 50 50 50 50
Максимальное количество модулей с учетом размера счетчика.
18

18

12

12

24

24

36

36
Габаритные размеры щитка, мм:
-ширина;
-высота;
-глубина;



221
362
98



251
397
105



287
236
112



283
232
108



287
361
112



283
357
108



287
482
112



283
482
108
Габаритные размеры ниши, мм:
-высота;
-ширина;
-глубина;


-



233
380
77


-



275
214
75


-



275
340
75


-



275
464
75
ЩК X 4 П Х-X II ХХ-ХХХ X
Исполнение щитка по месту установки:
1 - на стене; 2 - в нише;
Обозначения схемы щитка, определяющие схему соединений и номинальные токи аппаратов щитка;
Номинальный ток в амперах;
Класс способа защиты;
Т - трехфазный; не ставится для обозначения однофазных щитков;
Количество модулей;
Пластиковый корпус;
Номер модификации;
Обозначение щитка по предназначению:
Р - групповой У - учетно-групповой;
Обозначение серии

Документация

ПаспортPDF 681 Kb
