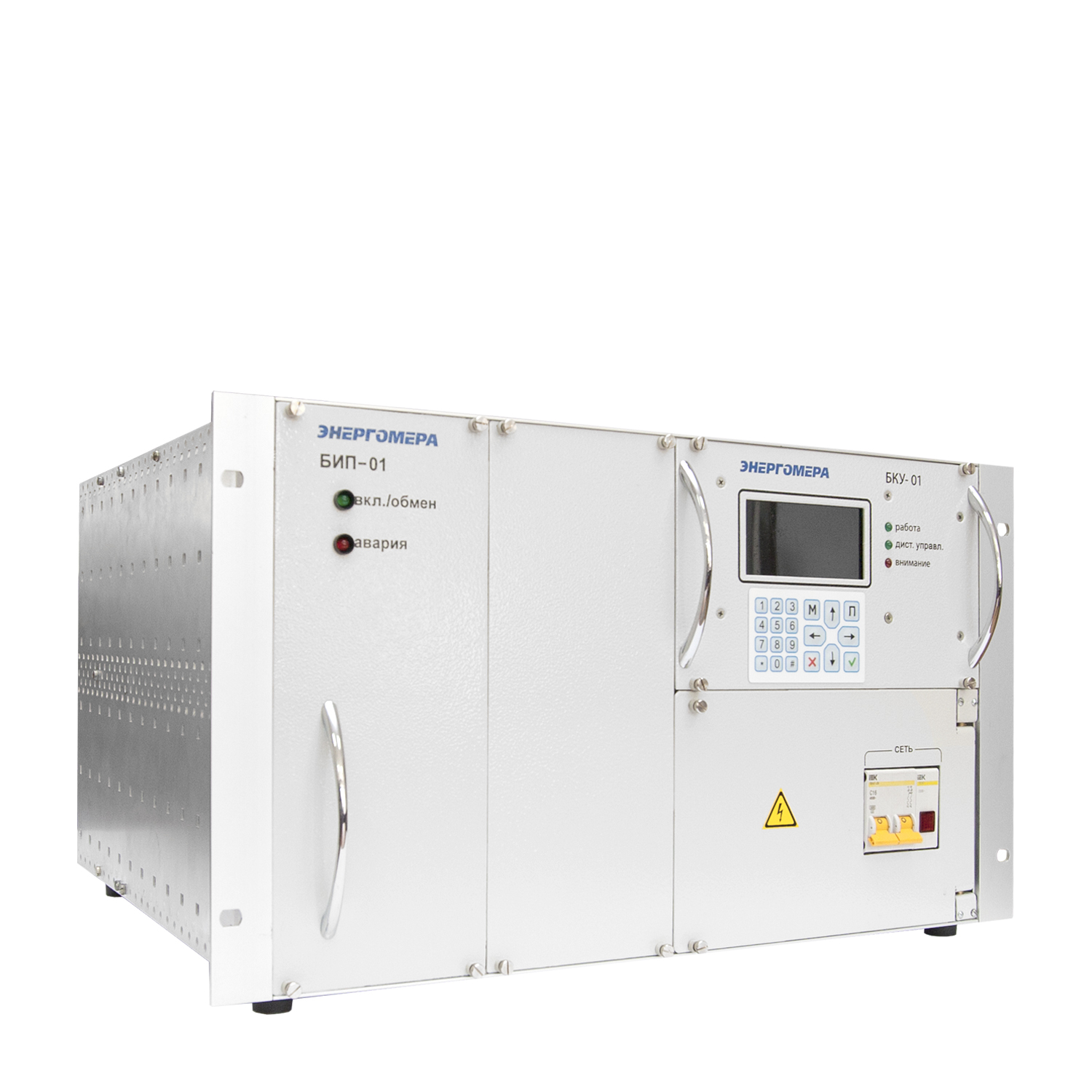

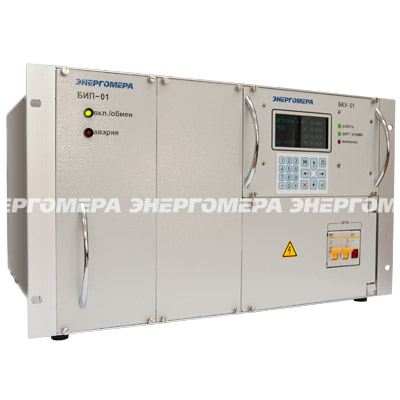

Преобразователь напряжения для катодной защиты с промежуточным преобразованием частоты «ЭНЕРГОМЕРА»

ПНКЗ-ППЧ-М10 серия В

ТУ 3415-025-22136119-2009
Автоматические преобразователи для катодной защиты инверторного типа, модульной конструкции предназначены для промышленного использования в качестве эффективной защиты от электрохимической (почвенной) коррозии подземных металлических сооружений, коммуникаций, трубопроводов, хранилищ нефтепродуктов, опорной арматуры и других аналогичных объектов в условиях коррозионного воздействия почвы, при неблагоприятном воздействии блуждающих токов. Преобразователи встраиваемого типа для размещения в укрытиях различных видов и в комплектных электротехнических устройствах (категория размещения – 2).

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».
  • Соответствуют «Общим техническим требованиям к модульным станциям катодной защиты. ОАО ГАЗПРОМ»
  • Выпускаются по техническим условиям изготовителя: ТУ 3415-025-22136119-2009.
  • Сертифицированы: сертификат соответствия N РОСС.RU.МЕ86.Н00573.

Область применения

Предприятия нефтяного, газового, химического, энергетического и других промышленных комплексов, располагающих сетью магистральных и немагистральных трубопроводов различного назначения (газопроводов, нефтепроводов, продуктопроводов и т.п.), других подземных металлических коммуникаций и сооружений, в том числе расположенных в зонах электрифицированного рельсового транспорта (железных дорог, трамвайных путей и др.).

Работающего на постоянном токе. Различные организации, имеющие металлические подземные коммуникации и сооружения в почвах с высокой коррозионной активностью.

Условия эксплуатации

  • климатическое исполнение – У;
  • категория размещения –2 (в укрытиях различного типа);
  • диапазон рабочих температур окружающей среды: от минус 45°С до +45°С;
  • относительная влажность воздуха (при температуре окружающей среды +25°С): до 98%;
  • атмосфера типов I, II.
  • размещение преобразователей - встраиваемое,
  • рабочий режим преобразователей – продолжительный, непрерывный;
  • охлаждение – воздушное, естественное.

Преобразователи обеспечивают

  • автоматического поддержания заданного суммарного потенциала (с омической составляющей) на защищаемом сооружении;
  • автоматического поддержания заданного поляризационного потенциала (без омической составляющей) на защищаемом сооружении;
  • автоматического поддержания заданного выходного тока;
  • автоматического поддержания выходного напряжения;
  • информационный обмен сигналами с системами телемеханики, непосредственно в контролируемый пункт (КП) или через модем связи, осуществляться по внешнему цифровому интерфейсу RS-485 и протоколу обмена MODBUS RTU.
Показатели Значения
Питающая сеть однофазная, переменного тока
Напряжение питающей сети, В от 150 до 264
Частота питающей сети, Гц 50±3
Номинальная выходная активная мощность, кВт 0,6 1,0 1,2 2,0
Номинальный выходной ток, А 12,5(6,3) 20(10) 25(12,5) 40(20)
Номинальное выходное напряжение, В 48(96)
Коэффициент полезного действия в номинальном режиме, не менее, % 86
Коэффициент мощности в номинальном режиме, не менее 0,97
Степень защиты IP20
Масса преобразователя, кг От 17 до 23 в зависимости от исполнения
Габаритные размеры (длина L* глубина ,B * высота H), мм 461х483х276
