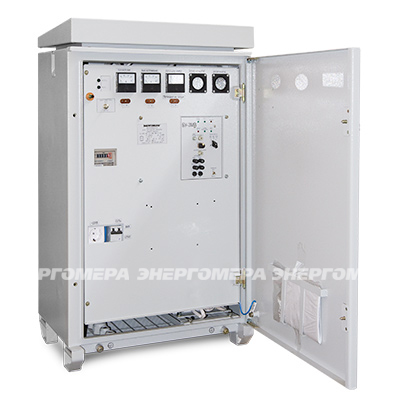

Выпрямитель автоматический для катодной защиты

Нормативно-правовое обеспечение

• Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
• Соответствуют ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии».
• Сертифицированы:
  - сертификат соответствия Госстандарта России РОСС.RU.АЮ11.Н00342, выдан Органом по сертификации «ВНИИГАЗ-СЕРТИФИКАТ»;
  - сертификат соответствия системы сертификации «ГАЗПРОМСЕРТ».ГО 00.RU.1101.H00002.
• Патент на изобретение N2168837 «Сглаживающий фильтр».
• Патент на промышленный образец N50227 «Выпрямители для катодной защиты «ЭНЕРГОМЕРА».
• Патент на полезную модель N17664 «Преобразователи постоянного напряжения».
• Разрешение Ростехнадзора на применение РРС 35-00002.

Типоисполнения

Типоисполнения

Область применения

Предприятия различных видов деятельности, имеющие подземные металлические сооружения: газопроводы, нефтепроводы, продуктопроводы магистрального и немагистрального назначения,другие трубопроводы различного назначения, объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов, возникающих от рельсового электротранспорта, от источников электроснабжения, линий электропередачи, вследствии природных явлений.

Отличительные особенности

Отличительные особенности выпрямителей В-ОПЕ-М3 от В-ОПЕ-М1:

• Уровень пульсаций выходного напряжения и выходного (защитного) тока составляет менее 3%, что соответствует ГОСТ Р 51164-98.
• Установлен дополнительный счётчик учёта времени наличия напряжения питающей сети на выпрямителе.

Конструктивные особенности

• Поставляются в комплекте с медно-сульфатным электродом сравнения ЭСН-МС2 ПК.
• Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды IP34, а встроенных электронных узлов - IP54, по ГОСТ 14254.
• Класс защиты от поражения электрическим током -1, по ГОСТ 12.2.007.0
• Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004.
• Механическое закрепление кабелей после их присоединения к выпрямителям.
• Недоступность вводов кабелей для проникновения в процессе эксплуатации в выпрямители грызунов, насекомых и пресмыкающихся.
• Свободный доступ к ручке автоматического выключателя и электрической розетке при штатном (закрытом) положении внутренней двери.
• Применение электронного твердотельного силового реле, не имеющего механических контактов, что значительно повышает надежность выпрямителей.
• Унифицированная конструкция: длинна, глубина и присоединительные размеры шкафов одинаковы для всех модификаций выпрямителей вне зависимости от мощности.
• Металлический корпус, обеспечивающий надежную защиту от механических повреждений.
• Порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения.
• Вандалоустойчивая конструкция замков обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа внутрь выпрямителей.
• Имеются 2 проушины для перемещения подъемно-транспортными средствами.
• Увеличенный технический ресурс – до 100000 часов и срок службы – до 20 лет.

Условия эксплуатации

• диапазон рабочих температур окружающей среды: - 45°С до +45°С;
• относительная влажность воздуха: до 98% (при температуре +25°С);
• атмосфера типов I, II;
• атмосферное давление (86,6-106,7) кПа (от 650 до 800 мм. рт. ст.);
• размещение на открытом воздухе (категория размещения – 1);
• режим работы длительный, непрерывный.

Выпрямители обеспечивают

• надежную устойчивую работу в режиме автоматического поддержания потенциала на сооружении;
• высокую точность поддержания заданного потенциала – до ±0,5% (и заданного защитного тока – до ±1% (в автоматических режимах работы);
• заданные электрические показатели при изменении напряжения питающей сети от 176В до 242В;
• работоспособность при изменении напряжения питающей сети от 165 В до 255 В;
• надежное автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжении питающей сети (при перебоях в электроснабжении);
• стабильную и устойчивую работу при сбросе и набросе нагрузки (от 0,1 до 5 номинального значения нагрузки);
• надежную защитуот перегрузок и коротких замыканий в цепи нагрузки;
• надежную защиту от атмосферных (грозовых) перенапряжений со сороны вводов питающего напряжения и нагрузки;
• возможность ступенчатого увеличения выходного напряжения до 2Uном при номинальном выходном токе 0.5Iном;
• измерение выходного напряжения, выходного тока,защитного потенциала встроенными измерительными приборами;
• учет времени наличия на сооружении установленного защитного потенциала;
• учет времени наличия напряжения питающей сети на выпрямителе;
• присоединение двухпроводного (L, N) и трехпроводного (L, N, PE) кабеля питающей сети;
• экономичное энергопотребление за счет высоких энергетических показателей: коэффициента полезного действия (КПД) и коэффициента мощности (cosφ);
• накопительный учет активной электроэнергии встроенным счетчиком электрической энергии, класса 1,0 однотарифным (исп. В-ОПЕ-М…С1-…);
• многотарифный учет электроэнергии (исп. В-ОПЕ-М…-С3-…);
• низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99;
• непрерывную работу без профилактического технического обслуживания в течение 6 месяцев.
• Выпрямители адаптированые к основным системам телемеханики используются на объектах:
  ОАО «ГАЗПРОМ», ОАО АК «Транснефть», ОАО АК «Транснефтепродукт», региональных газораспределительных организациях (ГРО):
  «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР» и др.
• Реализованы функции дистанционного контроля и управления:
• телеизмерение (ТИ):
  • выходного напряжения выпрямителя;
  • выходного тока выпрямителя;
  • потенциала на сооружении;
  • потребляемой электроэнергии выпрямителем (исп. В-ОПЕ-М…-С1…, В-ОПЕ-М…-С3…).
• телерегулирование (ТР):
  • дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»);
  • дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК»); дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ»).
• телеуправление (ТУ):
  • отключением и последующим включением выпрямителя;
• телесигнализация (ТС):
  • о несанкционированном доступе к выпрямителю;
  • о пропадании напряжения питающей сети;
  • о неисправности выпрямителя;
  • об обрыве измерительных цепей от электрода сравнения или подземного сооружения;
  • о дистанционном режиме управления.

Режимы работы

• автоматического поддержания суммарного потенциала на сооружении на заданном уровне;
• автоматической стабилизации и поддержания защитного тока к сооружению на заданном уровне;
• ручной установки выходного напряжения выпрямителя и защитного тока к сооружению.
