ТУ 3415-014-22136119-2007

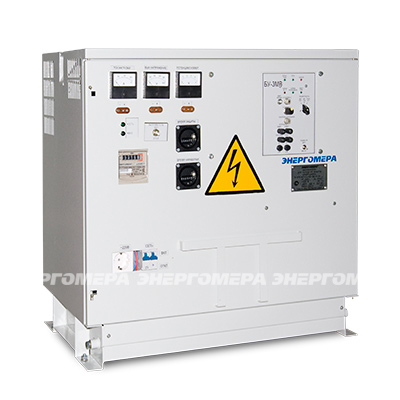

Автоматические выпрямители предназначены для промышленного использования в качестве источников защитного тока в системах катодной защиты подземных металлических сооружений различного назначения от электрохимической (грунтовой) коррозии, контроля параметров катодной защиты и коррозионных процессов в точке дренажа с передачей в системы телемеханики.
Изготавливаются для видов климатического исполнения У2 для размещения в укрытиях, оболочках и блок-боксах без поддержания микроклимата.
Нормативно-правовое обеспечение
- Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
- Соответствуют ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии»
- Декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ЕАЭС N RU Д-RU.АМ03.В.00480/19
Особенности конструкции
- Воздушное естественное охлаждение
- Одностороннее обслуживание при монтаже и эксплуатации
- Электронное твердотельное реле (вместо электромагнитного пускателя)
- Удобный ввод и надежные зажимы подключения внешних цепей
- Унифицированная конструкция для всех модификаций данного выпрямителя вне зависимости от мощности
Функциональные возможности
- Режимы автоматического поддержания:
- выходного тока в диапазоне 1-100 % от Iном;
- суммарного потенциала в диапазоне от минус 0,5 до минус 3,5 В;
- суммарного потенциала в диапазоне от минус 0,5 до минус 3,5 В;
- Устойчивость к жестким условиям эксплуатации:
- автоматическое восстановление режима работы после обрывов и коротких замыканий в цепях нагрузки;
- автоматическое ограничение тока при обрыве цепей измерения потенциала;
- стабильная работа при изменении сопротивления нагрузки в широком диапазоне и в зонах интенсивного воздействия блуждающих токов;
- высокая точность поддержания требуемых выходных параметров;
- эффективное подавление знакопеременной помехи в цепях измерения потенциала амплитудой до 10 В
- Возможность переключения в режим удвоенного выходного напряжения
- Учет времени наработки и времени защиты сооружения
- Возможность интеграции в системы телемеханики
- Дистанционный контроль и управление:
- выходного напряжения выпрямителя;
- выходного тока выпрямителя;
- потенциала на сооружении;
- дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»);
- дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК»);
- дистанционной установкой выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ»).
- отключением и последующим включением выпрямителя.
- телесигнализация о пропадании напряжения питающей сети;
- телесигнализация о неисправности выпрямителя;
- телесигнализация об обрыве измерительных цепей от электрода сравнения или подземного сооружения;
Надежность и гарантия
- Срок службы – 30 лет
- Гарантийный срок эксплуатации – 3 года
В-ОПЕ-М7-Сx-…-Ух-В | ||||||||
15-24 | 25-24 | 42-24 | 25-48 | 42-48 | 63-48 | 84-48 | 104-48 | |
Номинальное напряжение питающей сети переменного тока (50±3 Гц), В | 230 | |||||||
165 – 255 | ||||||||
Номинальная выходная мощность, кВт | 0,35 | 0,6 | 1,0 | 1,2 | 2,0 | 3,0 | 4,0 | 5,0 |
Номинальный ток (Iном), В | 15 | 25 | 42 | 25 | 42 | 63 | 84 | 104 |
Номинальное напряжение (Uном), В | 24 | 48 | ||||||
КПД, не менее, % | 70 | 76 | 80 | 84 | 85 | 87 | 85 | 85 |
Номинальное напряжение (Uном), В | 0.9 | 0.88 | 0.87 | |||||
Точность поддержания защитного тока, не более, % | ±1,0 | |||||||
Точность поддержания защитного потенциала (суммарного или поляризационного), не более, % | ±0,5 | |||||||
Коэффициент пульсаций выходного тока, не более, % | 3 | |||||||
Входное сопротивление измерителя разности потенциалов, не менее, МОм | 10 | |||||||
Диапазон рабочих температур окружающей среды, °С | -45 – +45 | |||||||
Габаритные размеры (Ш×Г×В,) мм: | 700×400×700 | |||||||
Масса, не более, кг | 80 | 90 | 110 | 115 | 125 | 140 | 165 | 190 |
В-ОПЕ-М7-42-48-У2 |
В-ОПЕ-М7-С0-104-48-У2-В |
В-ОПЕ-М7-С0-15-24-У2-В |
В-ОПЕ-М7-С0-25-24-У2-В |
В-ОПЕ-М7-С0-25-48-У2-В |
В-ОПЕ-М7-С0-42-48-У2-В |
В-ОПЕ-М7-С0-42-48-У2-В-4.20 |
В-ОПЕ-М7-С0-63-48-У2-В |
В-ОПЕ-М7-С0-63-48-У2-В-485 |
В-ОПЕ-М7-С1-104-48-У2-В |
В-ОПЕ-М7-С1-104-48-У2-В-4.20 |
В-ОПЕ-М7-С1-104-48-У2-В-485 |
В-ОПЕ-М7-С1-104-48-У2-В-485Э |
В-ОПЕ-М7-С1-15-24-У2-В |
В-ОПЕ-М7-С1-15-24-У2-В-4.20 |
В-ОПЕ-М7-С1-15-24-У2-В-485 |
В-ОПЕ-М7-С1-25-24-У2-В |
В-ОПЕ-М7-С1-25-24-У2-В-4.20 |
В-ОПЕ-М7-С1-25-48-У2-В |
В-ОПЕ-М7-С1-25-48-У2-В-4.20 |
В-ОПЕ-М7-С1-42-24-У2-В |
В-ОПЕ-М7-С1-42-24-У2-В-4.20 |
В-ОПЕ-М7-С1-42-24-У2-В-485 |
В-ОПЕ-М7-С1-42-48-У2-В |
В-ОПЕ-М7-С1-42-48-У2-В-4.20 |
В-ОПЕ-М7-С1-42-48-У2-В-485 |
В-ОПЕ-М7-С1-63-48-У2-В |
В-ОПЕ-М7-С1-63-48-У2-В-4.20 |
В-ОПЕ-М7-С1-63-48-У2-В-485 |
В-ОПЕ-М7-С1-63-48-У2-В-485Э |
В-ОПЕ-М7-С1-84-48-У2-В |
В-ОПЕ-М7-С1-84-48-У2-В-4.20 |
В-ОПЕ-М7-С3-104-48-У2-В |
В-ОПЕ-М7-С3-104-48-У2-В-485 |
В-ОПЕ-М7-С3-15-24-У2-В |
В-ОПЕ-М7-С3-25-24-У2-В |
В-ОПЕ-М7-С3-25-24-У2-В-485 |
В-ОПЕ-М7-С3-25-48-У2-В |
В-ОПЕ-М7-С3-42-24-У2-В |
В-ОПЕ-М7-С3-42-48-У2-В |
В-ОПЕ-М7-С3-63-48-У2-В |
В-ОПЕ-М7-С3-63-48-У2-В-485 |
В-ОПЕ-М7-С3-63-48-У2-В-485Э |
В-ОПЕ-М7-С3-84-48-У2-В |
В-ОПЕ M7 CX X X X X X
|
|||||||||||||||
