ТУ 27.11.50-133-63919543-2018

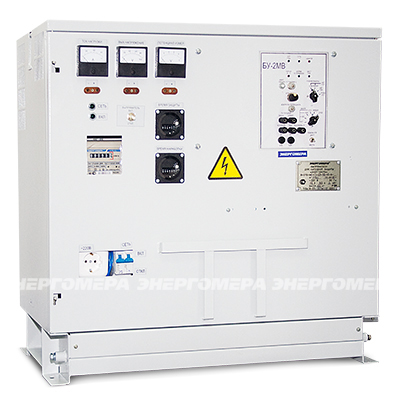

Автоматические выпрямители предназначены для промышленного использования в качестве источников защитного тока в системах катодной защиты подземных металлических сооружений различного назначения от электрохимической (грунтовой) коррозии, контроля параметров катодной защиты и коррозионных процессов в точке дренажа с передачей в системы телемеханики.
Изготавливаются для видов климатического исполнения У2 для размещения в укрытиях, оболочках и блок-боксах без поддержания микроклимата.
Нормативно-правовое обеспечение
- Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
- Соответствуют ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии»
- Декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ЕАЭС N RU Д-RU.АМ03.В.00480/19
Особенности конструкции
- Воздушное естественное охлаждение
- Одностороннее обслуживание при монтаже и эксплуатации
- Электронное твердотельное реле (вместо электромагнитного пускателя)
- Удобный ввод и надежные зажимы подключения внешних цепей
Функциональные возможности
- Режимы автоматического поддержания:
- выходного тока в диапазоне 1-100 % от Iном;
- суммарного потенциала в диапазоне от минус 0,5 до минус 3,5 В;
- суммарного потенциала в диапазоне от минус 0,5 до минус 3,5 В;
- Устойчивость к жестким условиям эксплуатации:
- автоматическое восстановление режима работы после обрывов и коротких замыканий в цепях нагрузки;
- автоматическое ограничение тока при обрыве цепей измерения потенциала;
- стабильная работа при изменении сопротивления нагрузки в широком диапазоне и в зонах интенсивного воздействия блуждающих токов;
- высокая точность поддержания требуемых выходных параметров;
- эффективное подавление знакопеременной помехи в цепях измерения потенциала амплитудой до 10 В
- Возможность переключения в режим удвоенного выходного напряжения
- Учет времени наработки и времени защиты сооружения
- Возможность интеграции в системы телемеханики
- Дистанционный контроль и управление:
- выходного напряжения выпрямителя;
- выходного тока выпрямителя;
- потенциала на сооружении;
- дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»);
- дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК»);
- дистанционной установкой выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ»).
- отключением и последующим включением выпрямителя.
- телесигнализация о пропадании напряжения питающей сети;
- телесигнализация о неисправности выпрямителя;
- телесигнализация об обрыве измерительных цепей от электрода сравнения или подземного сооружения;
Надежность и гарантия
- Срок службы – 30 лет
- Гарантийный срок эксплуатации – 3 года
В-ОПЕ-М6-Сx-…-Ух-В |
||||||||
Номинальное напряжение питающей сети переменного тока (50±3 Гц), В | 230 | |||||||
165 – 255 | ||||||||
Номинальная выходная мощность, кВт | 0,35 | 0,6 | 1,0 | 1,2 | 2,0 | 3,0 | 4,0 | 5,0 |
Номинальный ток (Iном), В | 15 | 25 | 42 | 25 | 42 | 63 | 84 | 104 |
Номинальное напряжение (Uном), В | 24 | 48 | ||||||
КПД, не менее, % | 70 | 76 | 80 | 84 | 85 | 87 | 85 | 85 |
Коэффициент мощности, не менее, % | 0,9 | 0,88 | 0,87 | |||||
Точность поддержания защитного тока, не более, % | ±1,0 | |||||||
Точность поддержания защитного потенциала (суммарного или поляризационного), не более, % | ±0,5 | |||||||
Коэффициент пульсаций выходного тока, не более, % | 3 | |||||||
Входное сопротивление измерителя разности потенциалов, не менее, МОм | 10 | |||||||
Диапазон рабочих температур окружающей среды, °С | -45 – +45 | |||||||
Габаритные размеры (Ш×Г×В,) мм: | 700×400×700 | |||||||
Масса, не более, кг | 80 | 90 | 110 | 115 | 125 | 140 | 165 | 190 |
Номинальный выходной ток, А
Номинальное выходное напряжение, В
Тип интерфейса для подключения к...
Модификация |
В-ОПЕ-М6 серия В | X | X | X | X | X | X | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Тип интерфейса для подключения к системам телемеханики: 4.20 - 4-20мА 485 - RS-485 (без буквы) - Без интерфейса | |||||||||||||
Серия: В - В | |||||||||||||
Вид климатического исполнения: У2 - для размещения в укрытиях У1 - для открытой установки | |||||||||||||
Номинальное выходное напряжение: 24 - 24 В 48 - 48 В | |||||||||||||
Номинальный выходной ток: 15 - 15 А 25 - 25 А 42 - 42 А 63 - 63 А 84 - 84 А 104 - 104 А | |||||||||||||
Тип установленного счетчика электрической энергии: С3 - многотарифный электронный счетчик C1 - однотарифный счетчик C0 - без счетчика | |||||||||||||
