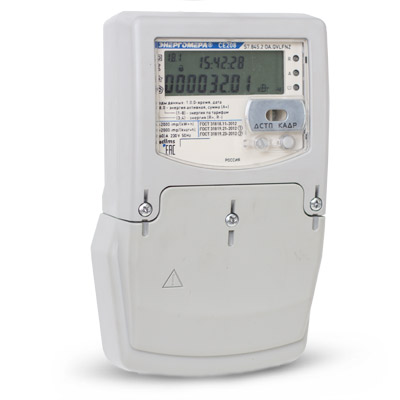

Счетчик предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров однофазной сети. Счетчик может использоваться в составе АИИС КУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Нормативно-правовое обеспечение
- Соответствует ГОСТ 31819.21-2012.
- Соответствует ГОСТ 31818.11-2012.
- Соответствует ГОСТ 31819.23-2012.
- Соответствует ГОСТ 32144-2013.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
Характеристики надежности
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.
Особенности электросчетчика:
- Учет активной и реактивной энергий обоих направлений;
- Поддержка протоколов обмена ГОСТ IEC 61107-2011 и DLMS/COSEM;
- Измерение показателей качества электроэнергии по ГОСТ 32144-2013;
- Механизм гибкой настройки реакции на события, возникающие в счетчике;
Функциональные возможности:
- Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
- Измерение показателей качества электроэнергии:
- установившееся отклонение напряжения;
- отклонение частоты сети;
- длительность и глубина провала напряжения;
- длительность и максимальное значение перенапряжения;
- перерывы электроснабжения;
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Измерение параметров сети:
- частоты напряжения;
- токов;
- напряжений;
- углов между током и напряжением;
- коэффициентов мощности;
- активной мощности;
- реактивной мощности;
- полной мощности.
- Контроль потребляемой активной мощности.
- Контроль потребляемой «мгновенной мощности».
- Контроль потребления активной энергии.
- Контроль напряжения питающей сети.
- Контроль частоты сети.
- Реле сигнализации.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Ведение ретроспективы учета:
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
- Звуковой сигнал.
- Самодиагностика.
- Отображение информации на ЖКИ сопровождаемое кодами OBIS.>
Метрологические характеристики
Характеристика | Значение |
---|---|
Класс точности по активной/реактивной энергии | 1/2 |
Базовые (максимальные) токи, А | 5(60); 5(100) |
Номинальное фазное напряжение, В | 230 |
Рабочее фазное напряжение | [0,55… 1,15]*Uном |
Номинальная частота сети, Гц | (50 ± 2,5) |
Диапазон рабочих температур окружающего воздуха, °С | от минус 45 до 70 |
Стартовый ток, мА | 10 |
Количество десятичных знаков ЖКИ | 2 |
Полная мощность, потребляемая каждой цепью тока, не более, (В*А) | 0,5 – для исполнений с Q 0,05 – для остальных |
Полная (активная) мощность потребляемая цепью напряжения при номинальном значении напряжения, не более, В*А(Вт) | 9(0,8) |
Предел основной абсолютной погрешности хода часов, c/сутки | ± 0,5 |
Ручная и системная коррекция, хода часов, с | ± 29 |
Пределы дополнительной температурной погрешности хода часов, с/С•сутки | ± 0,15 в диапазоне от минус 10 до 45 °С ± 0,2 в диапазоне от минус 40 до минус 10 °С и от 45 до 70 °С |
Длительность хранения информации при отключении питания, не менее, лет | 30 |
Количество тарифов | до 8 |
Количество тарифных зон в сутках | до 16 |
Количество сезонных расписаний в году | до 12 |
Количество исключительных дней | до 80 |
Количество суточных тарифных расписаний | до 32 |
Количество расписаний контроля мощности | до 12 |
Степень защиты по ГОСТ 14254-96 | IP51 |
Время усреднения мощности, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20 30, 60 |
Глубина хранения месячных энергий по тарифам и фазам, месяцев | 40 |
Глубина хранения суточных энергий, накопленных по тарифам и фазам, суток | 128 |
Глубина хранения годовых энергий, накопленных по тарифам и фазам, лет | 10 |
Глубина хранения месячных максимумов мощности по трем зонам контроля, месяцев | 13 |
Масса счетчика, не более, кг | 1 |
Габаритные размеры корпуса (длина; ширина; высота), не более, мм | 200 х 122 х 73 |
СЕ208 S7 . X X X . X X X . X DLMS
|
|||||||||||||||||
Документация
Руководство по эксплуатации | PDF 1 Mb |
Свидетельство утверждения типа | PDF 1 Mb |
Сертификат соответствия TC | PDF 2 Mb |
Программа CE GSM Configurator и инструкция по конфигурированию GSM-интерфейса |
