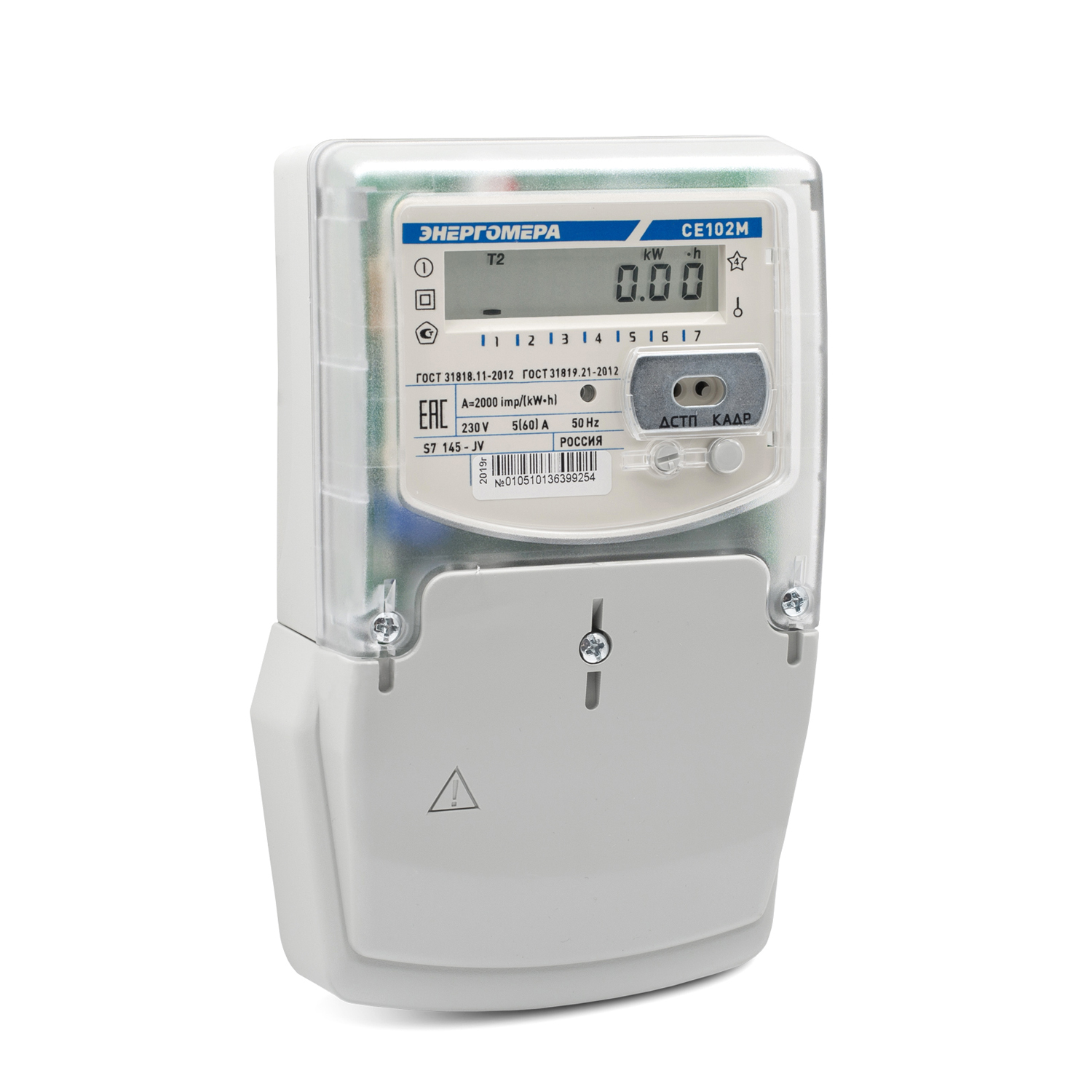

Счетчик электроэнергии однофазный многотарифный

CE102M-S7

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на щиток.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или RS485.
Возможность считывания накопленных показаний при отсутствии напряжения сети, а также измерения и отображения на дисплее параметров сети.

Другие исполнения корпуса: R5

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012);
  • Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012).

Характеристики надежности

  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Особенности электросчетчика

  • Наличие интерфейсов связи RS485, оптопорта (в зависимости от модификации).
  • Электронная пломба крышки клеммной колодки.
  • В качестве датчика тока используется шунт, что снижает возможность хищения с помощью постоянного магнита.
  • Счетчик позволяет производить мониторинг параметров сети в режиме реального времени (ток, напряжение, частота).
  • ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур.
  • Возможность снятия показаний при отсутствии напряжения питания.
  • Подсветка индикатора (в зависимости от модификации).
  • Повышенная устойчивость к климатическим, механическим, и электромагнитным воздействиям.
Показатели Величины
Класс точности1
Номинальное напряжение, В230
Базовый (максимальный) ток, А5 (60); 10 (100)
Стартовый ток (чувствительность), мА10; 20
Частота измерительной сети, Гц50±2,5
Число тарифов4
Датчик токаШунт
Диапазон рабочих температур, °Сот минус 45 до плюс 70
Масса, не более, кг0,5
Степень защиты по ГОСТ 14254-96IP51

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 145-AV

Технические характеристики модификации:
CE102MМодель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
АRS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 145-JV

Технические характеристики модификации:
CE102MМодель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
JОптопорт
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 148-AV

Технические характеристики модификации:
CE102MМодель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
8Базовый (максимальный) ток, А10 (100)
Интерфейсы:
АRS485
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 148-JV

Технические характеристики модификации:
CE102MМодель
S7Тип корпуса
1Класс точности1
4Номинальное напряжение, В230
8Базовый (максимальный) ток, А10 (100)
Интерфейсы:
JОптопорт
Дополнительные функции:
VЭлектронная пломба крышки клеммной колодки
CE102M-S7XXXX..XX..X

Дополнительные функции:

V - Электронная пломба крышки клеммной колодки

L - Подсветка индикатора

N - Внешнее питание интерфейса

Интерфейсы:

J - Оптопорт

А - RS485

B - M-Bus

Базовый (максимальный) ток:

5 - 5 (60) А

8 - 10 (100) А

Номинальное напряжение:

4 - 230 В

Класс точности:

1 - 1
