Многофункциональный однофазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012
- ГОСТ 31819.21-2012
- ГОСТ 31819.23-2012
- ГОСТ 32144-2013
- ГОСТ 30804.4.30-2013
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
Характеристики надежности
- Средняя наработка на отказ - 220000 (4000001) часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 (401) лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г
1 - для приборов учета, произведенных с 01.06.2023 г.
Функциональные возможности
- Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, комбинированный NB-IoT/GPRS.
- Измерение показателей качества электроэнергии по классу «S»:
- положительное и отрицательное отклонение напряжения;
- отклонение частоты сети;
- длительность и глубина провала напряжения;
- длительность и максимальное значение перенапряжения;
- перерывы электроснабжения.
- Измерение параметров сети:
- частоты напряжения;
- токов;
- напряжений;
- углов между током и напряжением;
- коэффициентов мощности;
- активной мощности;
- реактивной мощности;
- полной мощности.
- Защита информации.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Журналы событий.
- Ведение 60 типов событий в двух журналах с учетом времени нарушений, в том числе:
- Журнал событий счетчика (34 события, 400 записей);
- Журнал изменения настроек (26 событий, 280 записей).
- Ведение ретроспективы учета:
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
- Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Анализ качества электроэнергии.
- Контроль потребляемой активной мощности.
- Контроль потребляемой «мгновенной мощности».
- Контроль потребления активной энергии.
- Контроль напряжения питающей сети.
- Контроль частоты сети.
- Реле сигнализации.
- Телеметрические выходы с возможностью использования их в качестве «реле».
- Звуковой сигнал.
- Сигнализация по интерфейсу.
- Самодиагностика.
- Механизм гибкой настройки реакции на события, возникающие в счетчике.
- Отображение информации на ЖКИ сопровождаемое кодами OBIS.
- Управление нагрузкой потребителя по заданному расписанию.
Программное обеспечение
Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ208 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.
| Модификация |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OA.QYUVFLZ SPDs
Технические характеристики модификации: |
||

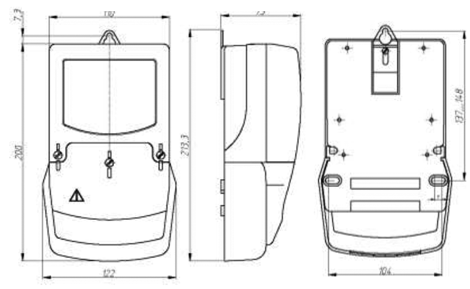

| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| A | RS485 | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| Y | Два направления учета | |
| U | Параметры качества электрической сети | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OG.QYUVFLZ GS01 SPDs
Технические характеристики модификации: |
||
| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| G | GSM / GPRS | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| Y | Два направления учета | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
| GS01 | Модуль связи | |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OG.QYUVFLZ GS04 SPDs
Технические характеристики модификации: |
||
| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| G | GSM / GPRS | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| Y | Два направления учета | |
| U | Параметры качества электрической сети | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
| GS04 | Модуль связи | |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OG.QYUVFLZ NB02 SPDs
Технические характеристики модификации: |
||
| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| G | GSM / GPRS | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| Y | Два направления учета | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
| NB02 | Модуль связи | |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OPR1.QYUVFLZ RP05 SPDs
Технические характеристики модификации: |
||
| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| P | PLC | |
| R1 | Радиоинтерфейс со встроенной антенной | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| Y | Два направления учета | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
| RP05 | Модуль связи | |
Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OR1.QYUVFLZ LR01 SPDs
Технические характеристики модификации: |
||
| S7 | Тип корпуса | |
| CE208 | Модель | |
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| R1 | Радиоинтерфейс со встроенной антенной | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| Y | Два направления учета | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| Z | Расширенный набор параметров | |
| LR01 | Модуль связи | |
| CE208 S7 СПОДЭС/DLMS | X | X | X | X | X..X | X..X | X | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Модуль связи: GS04 - GS04 RP05 - RP05 LR01 - LR01 NB02 - NB02 PL03 - PL03 GS01 - GS01 | |||||||||||||||
Дополнительные функции: Q - Реле управления нагрузкой Y - Два направления учета U - Параметры качества электрической сети V - Электронная пломба корпуса и крышки клеммной колодки F - Датчик магнитного поля L - Подсветка индикатора Z - Расширенный набор параметров M - Возможность установки сменного модуля связи | |||||||||||||||
Интерфейсы: O - Оптопорт A - RS485 P - PLC R1 - Радиоинтерфейс со встроенной антенной R2 - Радиоинтерфейс с разъемом под внешнюю антенну G - GSM / GPRS | |||||||||||||||
Количество измерительных элементов: 2 - Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) | |||||||||||||||
Базовый (максимальный) ток: 6 - 5 (100) А | |||||||||||||||
Номинальное напряжение: 4 - 230 В | |||||||||||||||
Класс точности по активной/реактивной энергии: 8 - 1/2 | |||||||||||||||
