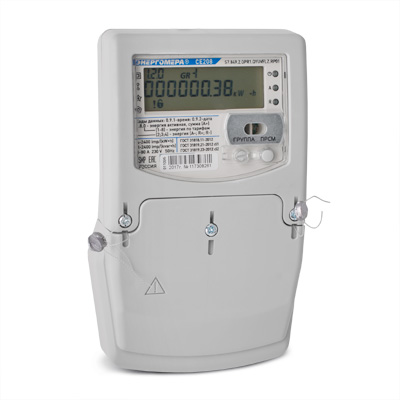

Счетчик электроэнергии однофазный многотарифный

CE208-S7 SMP

Счетчик предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров однофазной сети, а также передачи данных, по интерфейсам связи в составе АИИС КУЭ.


Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31819.21-2012.
  • Соответствует ГОСТ 31818.11-2012.
  • Соответствует ГОСТ 31819.23-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска.

Особенности счетчика:

  • Наличие двух независимых каналов связи.
  • Учет активной и реактивной энергий обоих направлений.
  • Поддержка протоколов обмена ГОСТ IEC 61107-2011 и Smart Metering Protocol.
  • Два датчика тока.
  • Измерение показателей качества электроэнергии.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Измерение показателей качества электроэнергии:
    • длительность и глубина провала напряжения;
    • длительность и величина перенапряжения.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Контроль потребляемой активной мощности.
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль частоты сети.
  • Реле управления нагрузкой.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Ведение ретроспективы учета.
  • Отображение информации на ЖКИ в соответствии с кодами OBIS.
  • Подсветка ЖКИ.
  • Самодиагностика.

Метрологические характеристики

Характеристика Значение
Класс точности по активной/реактивной энергии 1/2
Базовый (максимальный) ток Iб, А 5(80)
Число тарифов: 8
Номинальное напряжение Uном, В 230
Рабочее фазное напряжение (0,55…1,15) Uном
Диапазон рабочих температур окружающего воздуха, °С от минус 45 до 70°С
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц (50±2,5)
Стартовый ток, мА 10
Пределы основной абсолютной погрешности часов, c/сутки ±0,5
Пределы абсолютной погрешности часов при температуре 23°С и при отключенном питании, с/сутки ±1
Пределы дополнительной температурной погрешности часов, с/°С•сутки ±0,15 в диапазоне от минус 10 до 45°С;
±0,2 в диапазоне от минус 45 до 70°С
Полная мощность, потребляемая каждой цепью тока при базовом токе, не более, В•А 0,5 – для счетчиков с реле управления
Полная (активная) мощность (потребляемая цепью напряжения при номинальном напряжении, не более, В•А (Вт) 3 (0,8)
Время начального запуска с момента подачи напряжения, не более, с 5
Длительность хранения информации при отключении питания, не менее, лет 30
Время усреднения профилей нагрузки 1; 3; 5; 10; 15; 30; 60 мин;
Количество тарифных зон в сутках До 48
Особые даты (абсолютные/циклические) 96/16
Глубина хранения суточных активных энергий, накопленных по тарифам, суток 128
Глубина хранения месячных активных энергий или расчетных периодов по тарифам, месяцев 40
Глубина хранения годовых активных энергий по тарифам, лет 10
Количество профилей нагрузки 4
Глубина хранения каждого профиля(при времени усреднения 30 мин.), суток Не менее 128
Степень защиты по ГОСТ 14254-96 IP51
Масса счетчика не более, кг 0,8
Глубина хранения годовых энергий, накопленных по тарифам и фазам, лет 1,5

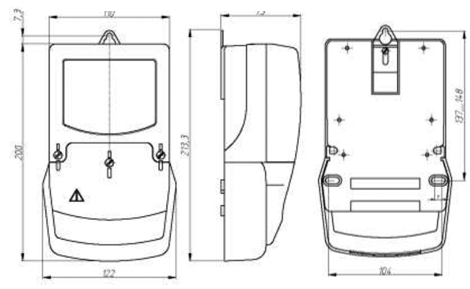

Габаритные размеры корпуса (длина; ширина; высота), не более, мм 200;122; 73

СЕ208 S7 . X X X . X X X . X SMP


Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1) и обозначение протокола обмена
Дополнительные функции:
Q - Реле управления нагрузкой;
Y - 2 направления учета;
U - Параметры сети;
V - Электронные пломбы;
F - Датчик магнитного поля;
L - Подсветка ЖКИ;
Z - С расширенным набором данных.
Интерфейсы:
O - Оптопорт;
P - PLC;
R1 - радиоинтерфейс со встроенной антенной
Количество измерительных элементов:
.1 - счетчик с одним датчиком тока;
.2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали).
Базовый (максимальный) ток:
9 - 5 (80)А
Номинальное напряжение:
4 - 230 В
Класс точности по активной/реактивной энергии:
8 - 1/2
Тип корпуса:
S7 - для установки в щиток










Варианты базовых исполнений

CE208 S7.849.2.OPR1.QYUVFLZ RP01
