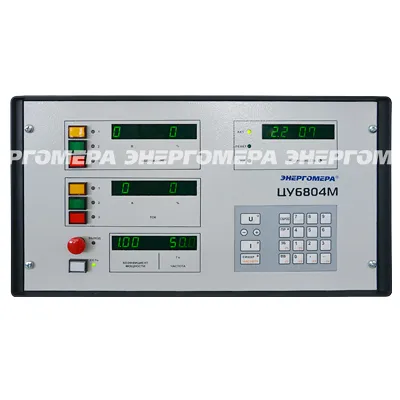

Установка для поверки счетчиков электрической энергии

ЦУ6804М

ТУ 4222-103-63919543-2013
Установка для поверки и регулировки однофазных и трехфазных средств измерений активной электрической энергии и мощности, а также – трехфазных средств измерений реактивной электрической энергии и мощности: счетчиков, ваттметров, варметров, преобразователей мощности в промышленном диапазоне частот. Совместно с дополнительными приборами, установки могут применяться для поверки средств измерений напряжения и силы переменного тока.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261-94; ГОСТ Р 51530-99
  • Сертифицированы в России и СНГ

Характеристики надежности

  • Периодическая поверка установки — 1 раз в год
  • Средняя наработка на отказ при выполнении технического обслуживания – не менее 10000 часов
  • Гарантийный срок эксплуатации — 1,5 года
  • Значение среднего срока службы — не менее 10 лет

Особенности

  • Установка позволяет проводить поверку электросчетчиков и измерительных преобразователей мощности с аналоговым выходом в ручном, полуавтоматическом и автоматическом режимах
  • Установка позволяет производить поверку ваттметров, варметров и измерительных цифровых преобразователей в ручном и полуавтоматическом режимах
  • При поверке электросчетчиков определяется погрешность, проверяется порог чувствительности, проверяется отсутствие самохода
  • В режиме «дозирования энергии» производится проверка отсчетных устройств электросчетчиков
  • Установка обеспечивает поверку средств измерений мощности и энергии в ручном, полуавтоматическом и автоматическом режимах, выдачу калиброванного сигнала электрической мощности в ручном и полуавтоматическом режимах и выдачу заданного количества электрической энергии в ручном режиме
  • Наличие аналогового входа для поверки измерительных преобразователей
  • Отображение на индикаторном табло следующих данных:
    • номинальных значений напряжения и тока Uном и Iном соответственно;
    • установленных значений напряжения и тока в % от Uном и Iном;
    • частоты выходных сигналов;
    • коэффициента мощности и характера нагрузки (индуктивный, емкостной);
    • направление потока энергии (прямое, обратное);
    • передаточных чисел поверяемого электросчетчика.
  • Отображение на индикаторных табло следующих результатов измерений и вычислений:
    • активной и реактивной мощности в Вт и Вар;
    • активной и реактивной энергии в Вт*час, кВт*час, Вар*час, Вар*час;
    • погрешностей поверяемых электросчетчиков или преобразователей мощности с аналоговым выходом в %.
  • Защита цепей напряжения от короткого замыкания, защита от разрыва в цепи тока
  • Программная защита нагрузки от перенапряжения
  • Последовательный интерфейс ЕIА232 и программное обеспечение позволяют осуществлять управление установкой с помощью персонального компьютера. При этом обеспечивается представление и вывод результатов поверки в виде таблиц, протоколов поверки или в графической форме, а также дается возможность накапливать и систематизировать результаты в базе данных для их последующего использования
  • Одновременно определяется относительная погрешность до трех рабочих электросчетчиков, или одного эталонного электросчетчика, или приведенная погрешность одного преобразователя мощности с аналоговым выходом
  • Возможность исполнения установки ЦУ6804МС со стендом на три поверочных места, содержащей в своем составе фотосчитывающие устройства, схемы согласования импульсных выходов поверяемых электросчетчиков со входом установки, контактирующие устройства и комплект универсальных кабелей для подключения поверяемых электросчетчиков
  • Имеет малые габариты и вес
  • Производительность при использовании автоматического режима — свыше 100 электросчетчиков в смену без проверки отсутствия самохода. Производительность установки при выполнении проверки отсутствия самохода зависит от продолжительности испытаний, установленной нормативно-техническими документами электросчетчиков.

Варианты исполнения

  • ЦУ6804МН — базовый блок
  • ЦУ6804МНС — базовый блок со стендом на 3 поверочных места
Показатели Величины
Основная относительная (приведенная) погрешность в режиме определения погрешностей поверяемых электросчетчиков активной и реактивной энергии (при измерении выходной активной и реактивной мощности), % от ±0,05 (от ±0,05)
Основная относительная погрешность в режиме дозирования энергии, % от ±0,2
Основная приведенная погрешность в режиме калибратора активной и реактивной мощности, % от ±0,1
Основная приведенная погрешность в режиме поверки преобразователей активной и реактивной мощности с аналоговым выходом, % от ±0,10
Погрешность установки выходных напряжений и токов (независимо от нагрузки), % от ±1,0
Частота выходных сигналов*, Гц от 45 до 66
Диапазон выходных напряжений, В от 20 до 288
Диапазон выходных токов, А от 0,001 до 10,0
Выходная мощность на фазу в канале, В*А:
— напряжения
— тока
до 15
до 20
Коэффициент искажения синусоидальности кривой выходных сигналов, % не более 1
Значения устанавливаемых коэффициентов мощности (активной, реактивной)** от 0,01 до 1,0
Вид сети питания однофазная
220В, 50(60) Гц
Потребляемая мощность, не более, В*А 450
Диапазон рабочих температур, °С от +10 до +35
Габаритные размеры, мм:
— базового блока
— стенда
460 x 440 x 299
1400 x 620 x 1450
Масса, не более, кг:
— базового блока
— стенда
40
65


* — обеспечивается и режим синхронизации выходных сигналов с частотой питающей сети;
** — основная погрешность при измерении выходной мощности, в режиме калибратора мощности, а также в режиме поверки измерительных преобразователей мощности с аналоговым выходом нормируется для значений коэффициента мощности от ±0,1 до ±1,0. Основная погрешность в режиме определения погрешностей поверяемых электросчетчиков нормируется для значений коэффициента мощности от ±0,25 до ±1,0.
