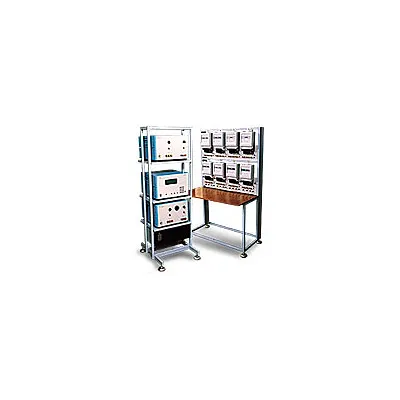

Установка групповой поверки и регулировки высокоточных электросчетчиков

МК6801

ТУ 25-7565.016-93
Установка, класса точности 0,05, для поверки и регулировки электронных счетчиков активной энергии класса точности 0,2 и электросчетчиков реактивной энергии класса 0,5.
Поверка ваттметров, трехфазных варметров, преобразователей и калибраторов мощности переменного тока.
Стенд установки обеспечивает подключение до 8 поверяемых электросчетчиков.


Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261
  • Сертифицированы в России и СНГ

Характеристики надежности

  • Межповерочный интервал — 1 год
  • Гарантийный срок эксплуатации — 1,5 года

Состав

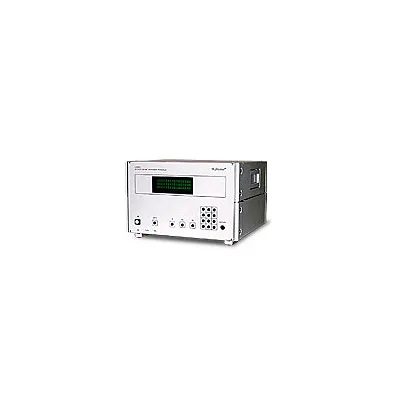

  • Эталонный ваттметр-счетчик ЦЭ6802, класс точности 0,05
  • Высокостабильный источник тока с защитой от разрыва цепи тока

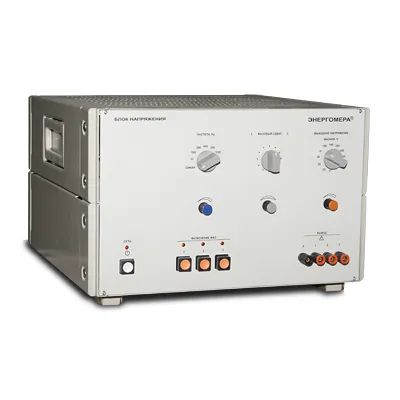

  • Высокостабильный источник напряжения с защитой от короткого замыкания
  • Стенд для оперативного подключения до 8 электросчетчиков или до 4 приборов настольного типа
  • Комплект ЗИП с набором универсальных соединительных кабелей
  • МК6801 по отдельному заказу может комплектоваться фотоголовками ИНЕС.423141.005-03 до 8 шт и контактодержатели ДЖЦ6.624.003 до 8 шт для ускоренной поверки индукционных электросчетчиков методом образцового счетчика.
    Приспособление крепится на лицевой панели индукционного электросчетчика.
    Применение головки позволяет повысить точность и достоверность измерений и снизить трудоемкость поверки индукционных электросчетчиков.

Особенности

  • Классы точности поверяемых средств измерений активной мощности и энергии - 0,2 и менее точные
  • Классы точности поверяемых средств измерений реактивной мощности и энергии - 0,5 и менее точные
  • Возможность групповой поверки электросчетчиков (до 8 одновременно)
  • Отображение результатов измерения на индикаторном табло эталонного электросчетчика
  • Возможность работы в составе компьютерных комплектов посредством интерфейса ИРПС и RS232 (с адаптером ИРПС/RS232 СТОЭ.421211,076 и кабелем постовляемых по отдельному заказу)
  • Автоматическая обработка результатов измерений
  • В комплект поставки входит программное обеспечение верхнего уровня для эталонного электросчетчика установки, позволяющее автоматизировать сбор информации и оформление протоколов поверки.
Показатели Величины
Основная погрешность при измерении, %:
— активной мощности (энергии)
— реактивной мощности (энергии)
— напряжения переменного тока
— силы переменного тока

от 0,05 (0,05)
от 0,1 (0,1)
от 0,2
от 0,2
Диапазон изменения выходных напряжений, В 13-420
Диапазон изменения силы выходного тока, А 0,005-10
Выходная мощность в измерительных цепях, В*А:
— тока
— напряжения

до 25
до 25
Количество поверяемых электросчетчиков 1-8
Вид питающей сети однофазная
Напряжение сети питания, В 220
Полная потребляемая мощность, не более, В*А 1500
Диапазон рабочих температур, °С от 10 до 35
Габаритные размеры, мм:
— стойки
— стенда

620 x 600 x 1600
670 x 1150 x 1600
Масса, кг:
— стойки с приборами
— стенда

167
90
