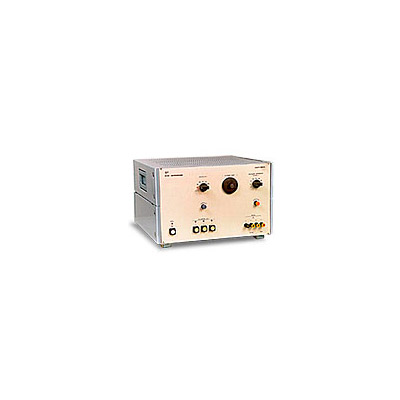

Стабилизированный источник трехфазного напряжения переменного тока

Блок напряжения

ИНЕС 423146.006-03
Обеспечивает питание измерительных цепей 1 и 3-х фазных преобразователей мощности, ваттметров, счетчиков электроэнергии. Применяется автономно, в лабораторных условиях и в составе установок МК6801, ЦУ6800И.


Нормативно-правовое обеспечение

  • Соответствие ГОСТ 22261

Характеристики надежности

  • Гарантийный срок эксплуатации — 1,5 года
  • Средний срок службы — 10 лет

Особенности

  • Возможность синхронизации фаз с сетью и с блоком тока при совместной работе
  • Номинальные дискретные значения устанавливаемых частот 50, 100, 200, 400, 500, 1000 Гц с плавной регулировкой в пределах ±25% для каждого диапазона
  • Питание от однофазной сети переменного тока 220В, 50 или 60 Гц
  • Плавность регулировки выходного напряжения до 0,05% от номинального значения
  • Плавность регулировки угла сдвига фаз при работе совместно с блоком тока до 0,01 рад
  • При изменении напряжения сети питания на ±10% от нормального значения изменение значения выходного напряжения не превышает ±0,03%
Показатели Величины
Диапазон регулирования угла сдвига фаз между током и напряжением при совместной работе с блоком тока, ° ±180
Нестабильность установленных значений напряжения за 5 мин., не более, %:
— для частот от 45 до 60 Гц
— для других частот и в режиме
синхронизации с частотой сети питания


±0,5;

±0,1

Номинальные значения фазных напряжений, В
(диапазон плавной регулировки, В)
17 (13,0-19,0)
25 (19,0-27,0)
35 (27,0-38,0)
50 (38,0-55,0)
70 (55,0-76,0)
100 (76,0-110,0)
140 (110,0-152,0)
200 (152,0-220,0)
260 (220,0-285,0)
380 (285,0-420,0)
Мощность, потребляемая от сети, не более, В*А 700
Коэффициент небаланса фазных выходных напряжений, не более, % 2,0
Коэффициент нелинейных искажений кривой выходных напряжений, не более, % 2,0
Максимальная выходная мощность, на фазу, В*А до 25 на фазу
Габаритные размеры, мм 450 x 440 x 290
Масса, не более, кг 40

Документация

ПаспортPDF 272 Kb
