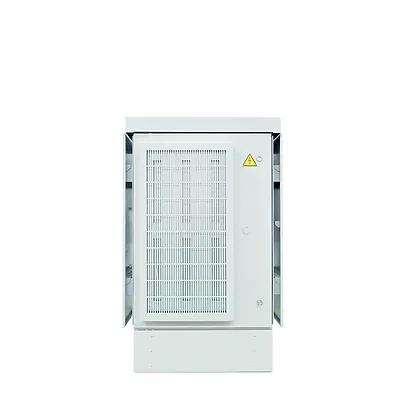

Антивандальный климатический телекоммуникационный шкаф, предназначен для круглогодичной эксплуатации и защиты размещаемого оборудования связи и защиты от несанкционированного доступа, а также поддержания необходимого температурно-влажностного режима за счёт кондиционера или приточно-вытяжной вентиляции. Конструкция шкафа обеспечивает степень защиты от влаги и пыли не ниже IP55.
В зависимости от типоразмера конструкция ШТК предусматривает возможность монтажа и установки на опорную поверхность, подвес за заднюю стенку, крепление на трубостойке или на столб/опору двойного назначения.
Конструктивные особенности

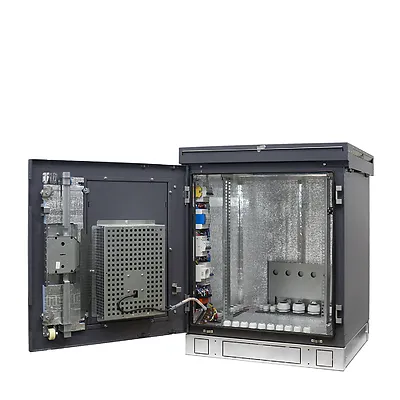

- Корпус шкафа состоит из следующих составных частей: корпус, дверь, крыша, цоколь, монтажные профили 19”, полка для ноутбука.
- Цельносварной корпус из оцинкованной стали, толщина металла корпуса 2мм, защита от сквозной коррозии на срок до 25лет.
- Шкаф имеет антикоррозионную защиту металла в виде фосфатирующей плёнки (раствор Henkel Duridin 3960W)
- Конструкция обеспечивает возможность напольного крепления – в основании цоколя предусмотрено не менее 4 отверстий под анкерные болты.
- Внутренняя термоизоляция шкафа выполнена из фольгированного пенофола толщиной 20мм
- Модель ST-OU-MFN-2-VK-18 имеет комбинированную систему микроклимата кондиционер + фрикулинг
- Конструкция шкафа позволяет навешивать дверь для открытия как в левую так и в правую стороны
- Цоколь имеет высоту 100мм, в цоколе со всех сторон имеются лючки для доступа к кабелям
- Кабельные вводы тип IP68 PG16 – 5шт. , PG21 – 10шт., PG29 – 6шт. , PG48 – 4 шт.
- Масса шкафа с кондиционером 1кВт – не более 160кг, с вентиляцией – не более 130кг
Параметры и характеристики
- Диапазон рабочих температур – -20 ÷+50°C
- Шкаф имеет сувальдный замок 4-го класса стойкости ко взлому с запиранием на 3 стороны, дверь навешивается на внутренние, скрытые петли, в закрытом состоянии имеет силовой элемент защиты от взлома ломом.
- Шкаф оборудован системой вентиляции высокой концентрации водорода H2
- УЗИП защиты входных линий классов II+III (Level C+D) Inom=20кА
- Цвет краски RAL 7015 сланцево-серый (опционально возможна окраска в иной цвет).
- ВРУ имеет розетку ~230В подключенную через УЗО 16А с током утечки 30мА
- Вилка ДГУ 3-х полюсная (L+N+PE) или 5-ти полюсная (L1+L2+L3+N+PE)
- Шина заземления на 8 подключений М6.
Компоненты шкафа
- Вводно-распределительное устройство ВРУ
- Выходы аварий:
- повышение температуры выше +30°С.,
- понижение температуры ниже +10°С.,
- неисправность обогревателя,
- неисправность приточно-вытяжной системы.
Опциональные компоненты
- ЭПУ большей мощностью до 12кВт
| Показатели | Величины |
| Габаритные размеры Ш х Г х В | В соответствии с таблицей типоисполнений |
| Масса шкафа без оборудования | С кондиционером – 160кг С вентиляцией – 130кг |
| Толщина наружного стального листа | 2мм |
| Диапазон рабочих температур | -20 ÷+50°C |
| Степень защиты | IP55 |
| Количество юнитов для оборудования | 15U |
| Коэффициент теплопроводности утеплителя λ | не менее 0.039 Вт/(м2·K) |
| Класс горючести утеплителя | Г1 |
| Расстояние от лицевых панелей до двери | не менее 100мм |
| Класс стойкости замка | 4 |
| Высота цоколя | 100мм |
| Цвет покрытия корпуса | RAL7015 |
| ВРУ | |
| Количество вводов питания | 1 |
| Напряжение питания | 3Ф ~400В (по фазно ~230В±10%) 3L+N+PE |
| Вводной АВ | 32А характеристика «С» |
| Вводной АВ ДГУ | 32А характеристика «С» |
| УЗИП входных цепей | II+III (Level C+D) Inom=20кА |
| УЗО | 16А характеристика «С», ток утечки 30мА |
| Сервисная розетка | 1Ф ~230В 16А |
| Главная шина заземления | Да, 8 подключений под винт М6 |
| Климатическая система | |
| Диапазон внутренних температур обеспечиваемый СКВ |
|
| Уровень шума | не более 55дБ(а) |
| Питание вентиляторов СКВ | ⎓-48В |
| Моторесурс компрессора | Не менее 70 000 часов |
| Моторесурс вентиляторов | Не менее 90 000 часов |
| Типоисполнение |

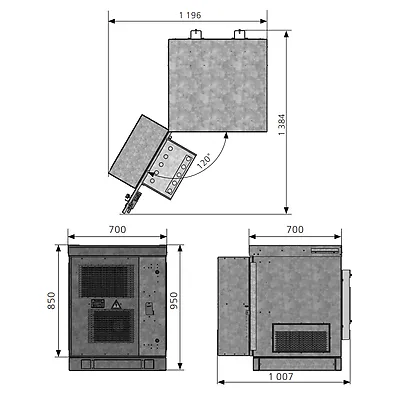

Антивандальный климатический телекоммуникационный шкаф ST-OU-MFN-2-VK-18
Технические характеристики модификации: |
||
| ST-OU-MFN-2-VK-18 | Типоисполнение | |
| Кондиционер 1кВт + ПВВ | Тип климатической системы | |
| 600 х 600 х 700 | Внутренние размеры не менее, Ш х Г х В | |
| 700 х 700 х 800 | Внешние размеры не более, Ш х Г х В (с крышей, без учёта выступающих кожухов) | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-MFN-2-K-18
Технические характеристики модификации: |
||
| ST-OU-MFN-2-K-18 | Типоисполнение | |
| Кондиционер 1кВт | Тип климатической системы | |
| 600 х 600 х 700 | Внутренние размеры не менее, Ш х Г х В | |
| 700 х 700 х 800 | Внешние размеры не более, Ш х Г х В (с крышей, без учёта выступающих кожухов) | |
Антивандальный климатический телекоммуникационный шкаф ST-OU-MFN-1-V-18
Технические характеристики модификации: |
||
| ST-OU-MFN-1-V-18 | Типоисполнение | |
| ПВВ | Тип климатической системы | |
| 600 х 600 х 700 | Внутренние размеры не менее, Ш х Г х В | |
| 700 х 700 х 800 | Внешние размеры не более, Ш х Г х В (с крышей, без учёта выступающих кожухов) | |
