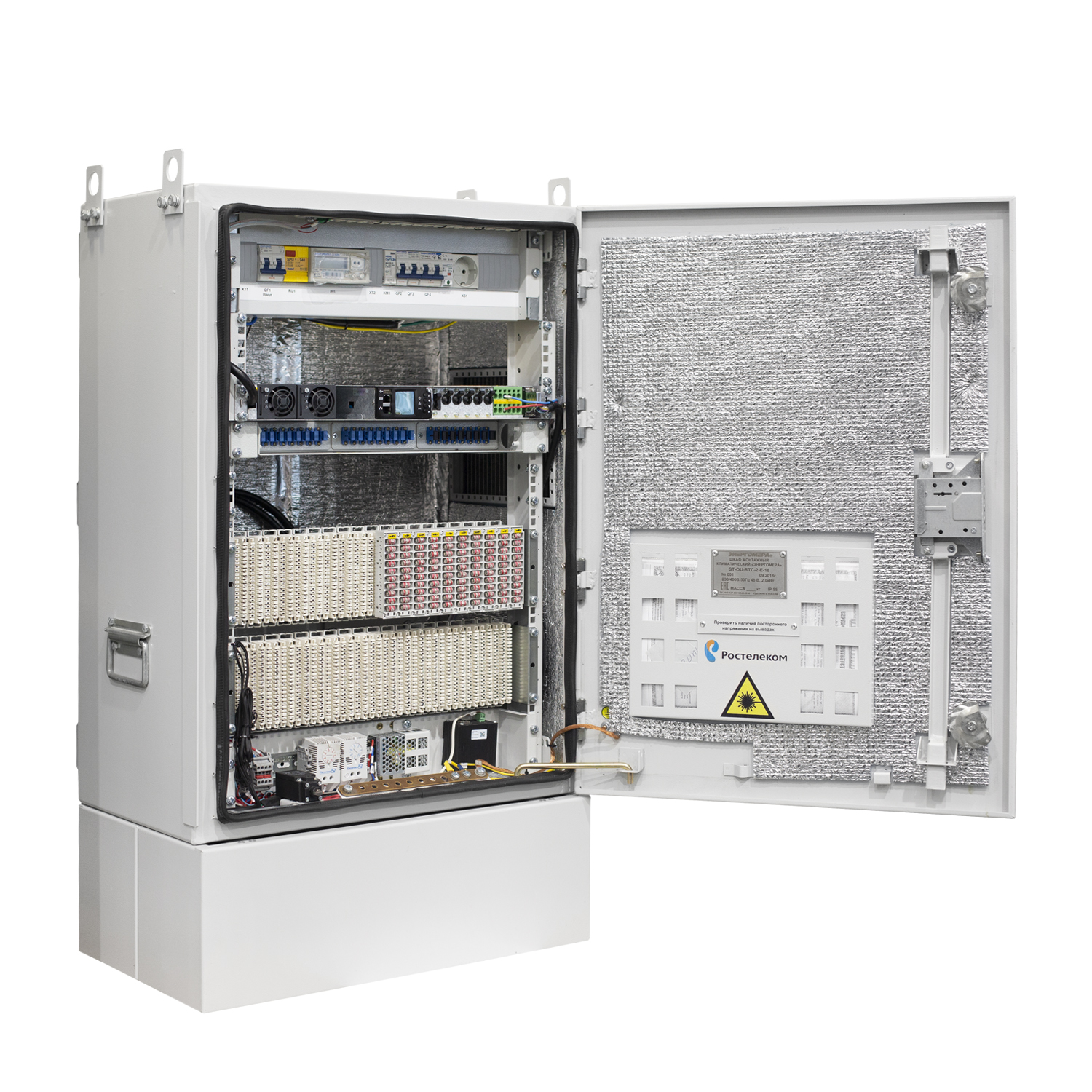

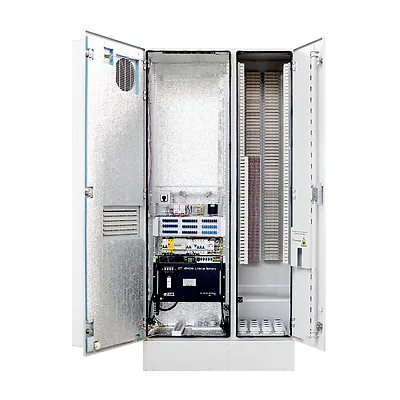

Антивандальный климатический телекоммуникационный шкаф

ST-OU-RTC с тепло - обменником

Антивандальные климатические телекоммуникационные шкафы уличного исполнения для предоставления услуг связи серии ST-OU-RTC предназначены для размещения и функционирования активного и пассивного телекоммуникационного оборудования связи, источника электропитания ⎓-48В, аккумуляторных батарей типа LiFePo4, оборудование MSAN/DSLAM, базовой станции, оптического и медного кроссового оборудования стандарта 19”, исключения не санкционированного доступа к оборудованию и поддержания необходимого микроклимата внутри шкафа, защиты электрооборудования от негативных воздействий окружающей среды: влаги, пыли, ветра.

Для обеспечения поддержания требуемых климатических условий шкаф может быть оборудован: кондиционером или теплообменником.

Конструктивные особенности

  • Корпус шкафа состоит из следующих составных частей:
    корпус, дверь,  цоколь, монтажные профили 19”, отсек аккумуляторных батарей, кроссовый отсек, полка для ноутбука.
  • Цельносварной корпус, толщина металла корпуса 2мм, защита от сквозной коррозии на срок до 25лет.
  • Шкаф имеет антикоррозионную защиту металла в виде фосфатирующей плёнки (раствор Henkel Duridin 3960W)
  • Конструкция обеспечивает возможность напольного крепления – в основании цоколя предусмотрено не менее 4 отверстий под анкерные болты.
  • Внутренняя термоизоляция шкафа выполнена из  фольгированного пенофола толщиной 20мм
  • Цоколь из оцинкованной стали имеет высоту 200мм.
  • Кабельные вводы тип IP68 конфигурация в зависимости от требований заказчика
  • Масса шкафа:
    • ST-OU-RTC-1-E-18             110кг
    • ST-OU-RTC-2-E-18             150кг
    • ST-OU-RTC-3-T-18             650кг
    • ST-OU-RTC-4-T-18             660кг
    • ST-OU-RTC-A2-K-19          650кг
    • ST-OU-RTC-A2P-K-19        900кг

Параметры и характеристики

  • Климатическое типоисполнение – У1
  • Шкаф имеет сувальдный замок с запиранием на 3 стороны, дверь навешивается на внутренние, скрытые петли, в закрытом состоянии имеет силовой элемент защиты от взлома ломом.
  • Шкаф оборудован системой вентиляции высокой концентрации водорода H2
  • Система питания постоянного тока ⎓-48В Энергомера ESPT-48-E мощностью до 12кВт (BLVD+LLVD)
  • Диапазон входного напряжения для выпрямителей при номинальной мощности ~176÷300В
  • УЗИП защиты входных линий классов II+III (Level C+D) Inom=20кА
  • Ручной переключатель «Сеть – «0» –  ДГУ».
  • Интеллектуальный управляющий контроллер системы электропитания Энергомера MKSP-1EE отвечающий самым современным требования потребителей, с возможность мониторинга по протоколу SNMP v. 1/2/2c/3, через модем GSM/3G/4G или модуль Wi-Fi
  • Поддержка протоколов управления BMS Richpower и АКБ таких марок как ZTT/Cosligh/SAFT/Shoto/DPC.
  • Цвет краски RAL 7035 светло-серый (опционально возможно окраска в любой цвет).
  • ВРУ имеет розетку ~230В подключенную через УЗО 16А с током утечки 30мА
  • Шина заземления на 6 подключений М6.

Компоненты шкафа

  • Вводно-распределительное устройство ВРУ
  • ЭПУ ⎓-48В
  • Светильник ⎓48В
  • Датчики
    • задымления
    • открытия двери
    • вибрации/удара
    • цифровые датчики температуры

Опциональные компоненты

  • Модуль расширения ввода/вывода 6 цифровых входов/ 6 цифровых реле
  • Модуль Wi-Fi
Показатели Величины
Шкаф
Габаритные размеры Ш х Г х В В соответствии с таблицей типоисполнений
Масса шкафа без оборудования В соответствии с таблицей типоисполнений
Толщина наружного стального листа 2мм
Климатическое типоисполнение У1
Диапазон рабочих температур -40 ÷ +45°C
Степень защиты IP55
Количество юнитов для оборудования, U
  • ST-OU-RTC-1-E-18 - 2U
  • ST-OU-RTC-2-E-18 - 2U
  • ST-OU-RTC-3-T-18 - 10U
  • ST-OU-RTC-4-T-18 - 12U
  • ST-OU-RTC-A2-K-19 - 20U
  • ST-OU-RTC-A2P-K-19 - 50U
Количество портов оптического кросса, шт
  • ST-OU-RTC-1-E-18 - 8
  • ST-OU-RTC-2-E-18 - 24
  • ST-OU-RTC-3-T-18 - 48
  • ST-OU-RTC-4-T-18 - 72
  • ST-OU-RTC-A2-K-19 - 72
  • ST-OU-RTC-A2P-K-19 - 72
Количество портов медного кросса, шт
  • ST-OU-RTC-1-E-18 - 200
  • ST-OU-RTC-2-E-18 - 400
  • ST-OU-RTC-3-T-18 - 1500
  • ST-OU-RTC-4-T-18 - 2400
  • ST-OU-RTC-A2-K-19
  • ST-OU-RTC-A2P-K-19
Коэффициент теплопроводности утеплителя λ не менее 0.039 Вт/(м2·K)
Класс горючести утеплителя Г1
Расстояние от лицевых панелей до двери не менее 100мм
Светодиодный светильник ⎓48В Да
Высота цоколя 200мм
Цвет покрытия корпуса RAL7035
ВРУ
Количество вводов питания 1
Напряжение питания 1Ф ~230В±10% 3L+N+PE
Вводной АВ 25А характеристика «С»
Счётчик Энергомера СЕ102М RS485
УЗИП входных цепей II+III (Level C+D)
УЗО 16А характеристика «С», ток утечки 30мА
Сервисная розетка 1Ф ~230В 16А
Главная шина заземления Да, 6 подключений под винт М6
Климатическая система
Диапазон внутренних температур обеспечиваемый СКВ
  • тип 1-4 +10 ÷ +63°C
  • A2, A2P +10 ÷ +40°C
Уровень шума не более 55дБ(а)
Питание вентиляторов СКВ ⎓-48В
ЭПУ
Мощность ЭПУ 6, 9, 12 кВт
Диапазон входных напряжений питания выпрямителей
  • ~85÷300В,
  • ⎓ 95÷270В - без снижения мощности на выходе ~176÷300В,
  • ⎓ 190÷270В
КПД выпрямителей > 95,5%
Место для литиевой АКБ от 2 до 6U до 50Ач
Контакторы нагрузок 2 линии (BLVD+LLVD)
Каналы мониторинга/управления SNMP v. 1/2/2c/3 Wi-Fi GSM/3G/4G Web-интерфейс USB-порт (Host)
Входы датчиков аварий дверь, пожар, удар, температура
Количество цифровых входов 6
Количество релейных выходов 8
Менеджер эффективности Да
Распределение нагрузки по требованию заказчика
Артикул Тип климатической системы Способ установки АКБ, Ач Внешние размеры не более, Ш х Г х В, мм (без цоколя)
ST-OU-RTC-1-E-18 Естественное охлаждение Подвесной 10 750x350x800
ST-OU-RTC-2-E-18 Естественное охлаждение Подвесной / наземный 20 750x350x800
ST-OU-RTC-2a-T-21 Теплообменник Подвесной / наземный 30 850x450x1600
ST-OU-RTC-3-T-18 Теплообменник Наземный 30 1000 x450x1950
ST-OU-RTC-4-T-18 Теплообменник Наземный 40 1000 x450x1950
ST-OU-RTC-A2-K-19 Кондиционер Наземный 10/20 1000x600x1950
ST-OU-RTC-A2P-K-19 Кондиционер Наземный 50/250 1950x600x1950
