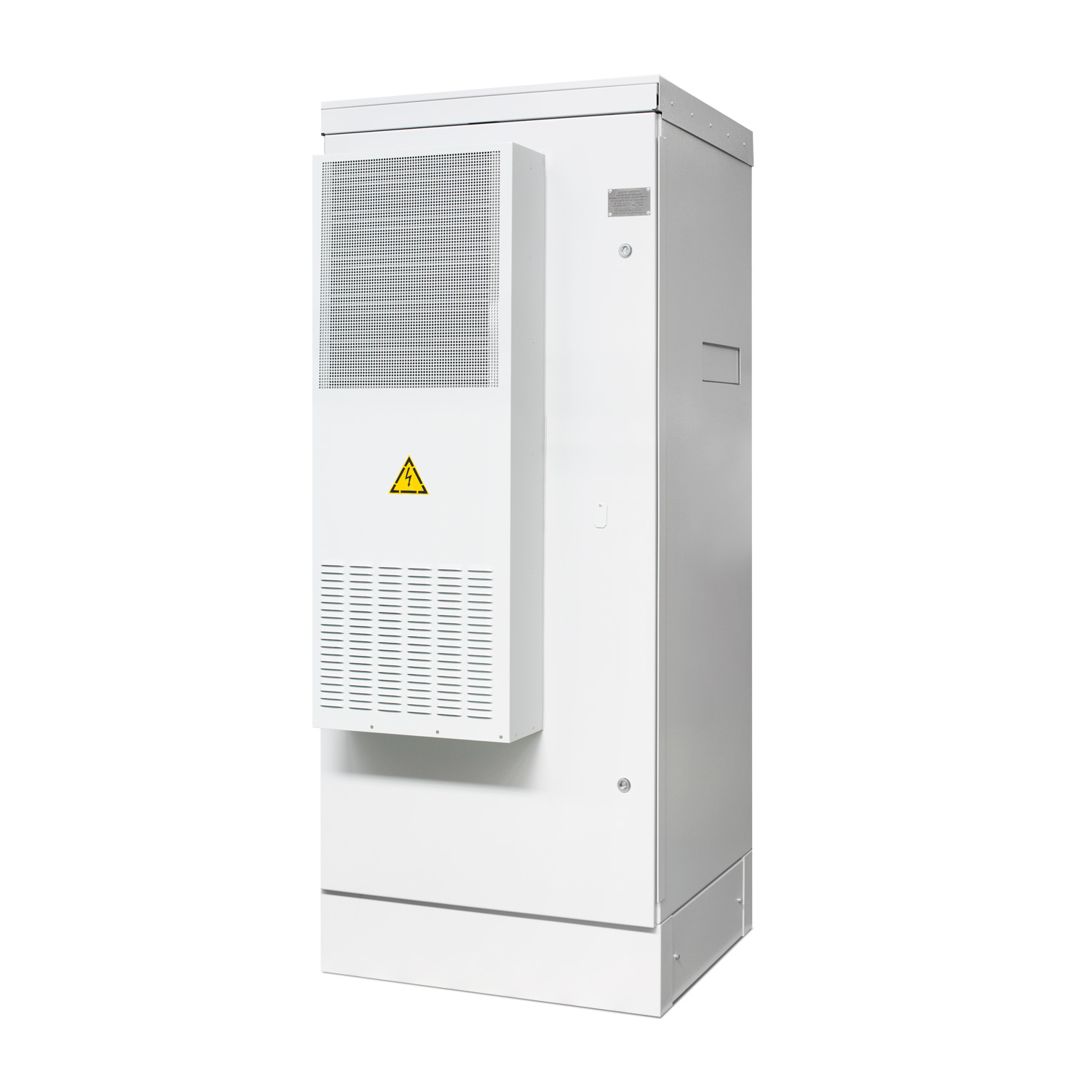

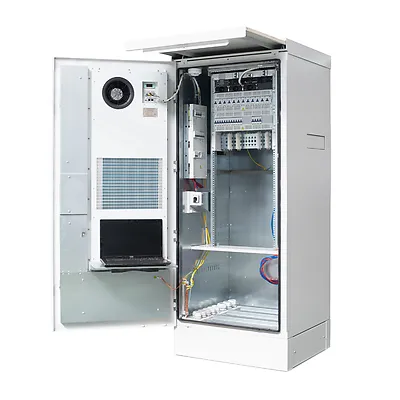

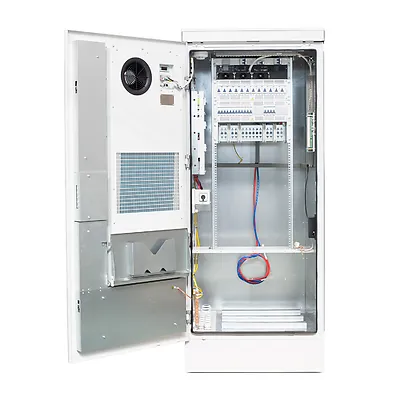

Антивандальный климатический телекоммуникационный шкаф

ST-OU-MTS

Антивандальный климатический телекоммуникационный шкаф, предназначен для размещения и функционирования оборудования связи (базовой станции 3G/4G, источника электропитания ⎓-48В, аккумуляторных батарей, радиорелейного оборудования, кроссового и оптического оборудования) стандарта 19” в количестве 27U  и поддержания необходимого температурно-влажностного  режима. В шкафу имеется место для размещения 1-й группы фронттерминальных свинцово-кислотных АКБ ёмкостью до 190Ач или литий-ионных АКБ ёмкостью до 100Ач. Шкаф оборудован вводно-распределительной панелью на 2 ввода ~230/400В, опционально может устанавливаться двунаправленный многотарифный счётчик с возможностью интеграции в систему АСКУЭ и контроллер АВР. Конструкция шкафа обеспечивает степень защиты от влаги и пыли не ниже IP55.

Для обеспечения поддержания требуемых климатических условий шкаф может быть оборудован: кондиционером, теплообменником, вентиляторами и нагревательным элементом. Возможна комбинация различного климатического оборудования.

Конструктивные особенности

  • Корпус шкафа состоит из следующих составных частей:
    корпус, дверь, крыша, цоколь, монтажные профили 19”, отсек аккумуляторных батарей, полка для ноутбука.
  • Цельносварной корпус, толщина металла корпуса 2мм, защита от сквозной коррозии на срок до 25лет.
  • Шкаф имеет антикоррозионную защиту металла в виде фосфатирующей плёнки (раствор Henkel Duridin 3960W)
  • Конструкция обеспечивает возможность напольного крепления – в основании цоколя предусмотрено не менее 4 отверстий под анкерные болты.
  • Крыша имеет продуваемое пространство 50мм и выдвижной козырёк для защиты от осадков
  • Внутренняя термоизоляция шкафа выполнена из полужёсткой базальтовой минеральной ваты на синтетическом связующем толщиной 40 мм. изнутри утеплитель обшит оцинкованными листами толщиной 0,8мм (опционально возможно применение утеплителей типа Пенофол фольгированный или K-Flex)
  • Цоколь имеет высоту 200мм, в цоколе с правой и с левой сторон имеются лючки для доступа к кабелям (опционально цоколь высотой 100 или 250мм).
  • Кабельные вводы тип IP68 конфигурация в зависимости от требований заказчика
  • Масса шкафа с кондиционером 3кВт – не более 270кг

Параметры и характеристики

  • Климатическое типоисполнение – УХЛ1
  • шкаф имеет сувальдный замок 4-го класса стойкости ко взлому с запиранием на 3 стороны, дверь навешивается на внутренние, скрытые петли, в закрытом состоянии имеет силовой элемент защиты от взлома ломом.
  • Шкаф оборудован системой вентиляции высокой концентрации водорода H2
  • Система питания постоянного тока ⎓-48В Энергомера ESPT-48-E мощностью до 12кВт (BLVD+LLVD1+LLVD2)
  • Диапазон входного напряжения для выпрямителей при номинальной мощности ~176÷300В
  • УЗИП защиты входных линий классов II+III (Level C+D) Inom=20кА или I+II (Level B+C) Iimp=12,5кА
  • Ручной переключатель «Сеть – «0» –  ДГУ».
  • Интеллектуальный управляющий контроллер системы электропитания Энергомера MKSP-1EE отвечающий самым современным требования потребителей, с возможность мониторинга по протоколу SNMP v. 1/2/2c/3, через модем GSM/3G/4G или модуль Wi-Fi;
  • Цвет краски RAL 7035 светло-серый (опционально возможно окраска в любой цвет).
  • Конструктивно шкаф может быть доукомплектован дополнительной секцией ST-OU-MTS-1.1-K-19
  • ВРУ имеет розетку ~230В подключенную через УЗО 16А с током утечки 30мА
  • Вилка ДГУ 3-х полюсная (L+N+PE) или 5-ти полюсная (L1+L2+L3+N+PE)
  • Шина заземления на 8 подключений М6.

Компоненты шкафа

  • Вводно-распределительное устройство ВРУ
  • ЭПУ ⎓-48В
  • Светильник ⎓48В
  • Датчики:
    • затопления
    • задымления
    • открытия двери
    • вибрации/удара
    • цифровые датчики температуры
    • датчик загрязнения фильтра (в случае применения ПВВ)

Опциональные компоненты

  • ЭПУ большей мощности до 24кВт
  • Модуль расширения ввода/вывода 6 цифровых входов/ 6 цифровых реле
  • Модуль поэлементного контроля АКБ 12В
  • Реле контроля входного напряжения
  • АВР
  • Счётчик
Показатели Величины
Габаритные размеры Ш х Г х В В соответствии с таблицей типоисполнений
Масса шкафа без оборудования В соответствии с таблицей типоисполнений
Толщина наружного стального листа 2мм
Климатическое типоисполнение УХЛ1, (опционально О1)
Диапазон рабочих температур -40 ÷ +50°C
Степень защиты IP55
Количество юнитов для оборудования
  • ST-OU-MTS-1-K-19 - 27U*
  • ST-OU-MTS-1.1-K-19 - 37U*
  • ST-OU-MTS-3-K-19 - 20U*
  • ST-OU-MTS-5-K-19 - 12U*
  • ST-OU-MTS-6.1-V-19 -4U
  • ST-OU-MTS-6.2-V-19 -2U *
  • в зависимости от комплектации и исполнения собственное оборудование шкафа может занимать от 2 до 5U
Коэффициент теплопроводности утеплителя λ не менее 0.037 Вт/(м2·K)
Класс горючести утеплителя НГ
Расстояние от лицевых панелей до двери не менее 100мм
Проветриваемое пространство под крышей 50мм
Светодиодный светильник ⎓48В Да
Класс стойкости замка 4
Высота цоколя 200мм
Цвет покрытия корпуса RAL7035
ВРУ
Количество вводов питания 2 («СЕТЬ» и «ДГУ»)
Напряжение питания 3Ф ~400В (по фазно ~230В±10%) 3L+N+PE
Вводной АВ 32А характеристика «С»
Вводной АВ ДГУ 32А характеристика «С»
УЗИП входных цепей II+III (Level C+D) Inom=20кА или I+II (Level B+C) Iimp=12,5кА
УЗО 16А характеристика «С», ток утечки 30мА
Сервисная розетка 1Ф ~230В 16А
Блок распределения напряжения на ЭПУ 3АВ 1п на каждую фазу
Счётчик опционально СЕ303
Главная шина заземления Да, 8 подключений под винт М6
Внешний болт заземления Да, М8
Климатическая система
Диапазон внутренних температур обеспечиваемый СКВ
  • кондиционер +5 ÷ +35°C
  • вентиляция  +5 ÷ +55°C
Мощность СКВ 0,6/0,8/1,0/1,3/2,0/2,5/3.0кВт в зависимости от комплектации КШ
Мощность термосифона (при гибридном исполнении СКВ) не хуже 110Вт/К
Уровень шума не более 55дБ(а)
Питание вентиляторов СКВ ⎓-48В
Отключение СКВ по сигналу пожар/открытая дверь Да
Моторесурс компрессора Не менее 70 000 часов
Моторесурс вентиляторов Не менее 50 000 часов
ЭПУ
Мощность ЭПУ 6, 9, 12, 15, 18 кВт
Диапазон входных напряжений питания выпрямителей ~85÷300В, ⎓ 95÷270В - без снижения мощности на выходе ~176÷300В, ⎓ 190÷270В
КПД выпрямителей > 95,5%
Поэлементный контроль АКБ Да
Место для группы АКБ 1 группа ёмкостью до 190Ач
Количество групп АКБ для подключения 1, 2 или 4
Контакторы нагрузок 3 линии (BLVD+LLVD1+LLVD2)
Каналы мониторинга/управления SNMP v. 1/2/2c/3 Wi-Fi GSM/3G/4G Web-интерфейс USB-порт (Host)
Входы датчиков аварий затопления, дверь, пожар, удар, фильтр, влажность, температура
Количество цифровых входов 6
Количество релейных выходов 8
Менеджер эффективности Да
Распределение нагрузки
Панели высотой 3U 48 линий нагрузки АВ от 2 до 125А характеристика «С» 10кА Конфигурация уточняется при заказе

Типоисполнения

Тип климатической системы

Внутренние размеры

Ш х Г х В не менее, мм

Внешние размеры

Ш х Г х В не более, мм

(без цоколя, с крышей, без выступающих кожухов)

ST-OU-MTS-1-K-19

-K Кондиционер L35/L35 2,0/2,5/3.0кВт

-K Гибридный кондиционер L35/L35 2,0/2,5/3.0кВт

-T Теплообменник до 250Вт/К

-V Приточно-вытяжная вентиляция

700 х 680 х 1700

850 х 780 х 1900

ST-OU-MTS-1.1-K-19

750 х 680 х 1700

850 х 780 х 1900

ST-OU-MTS-3-K-19

700 х 680 х 1400

850 х 780 х 1500

ST-OU-MTS-4-K-19

Кондиционер L35/L35 0,6/0,8/1.0кВт

700 х 680 х 800

850 х 780 х 900

ST-OU-MTS-5-K-19

Кондиционер L35/L35 1,0//1.3кВт

600 х 600 х 700

700 х 700 х 1000

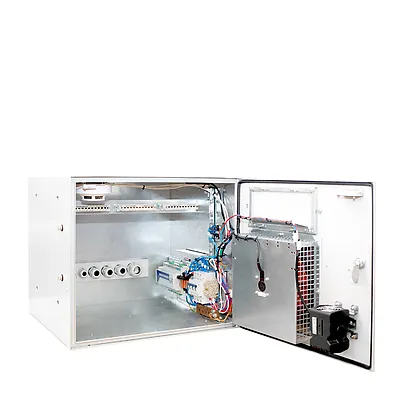

ST-OU-MTS-6.1-V-19

Приточно-вытяжная вентиляция 240Вт

482 х 300 х 196

515 х 540 х 440

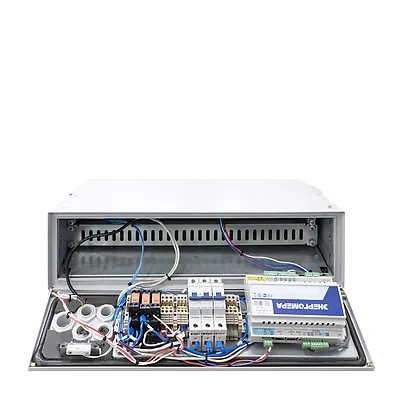

ST-OU-MTS-6.2-V-19

Приточно-вытяжная вентиляция 240Вт

482 х 300 х 88

515 х 540 х 140
