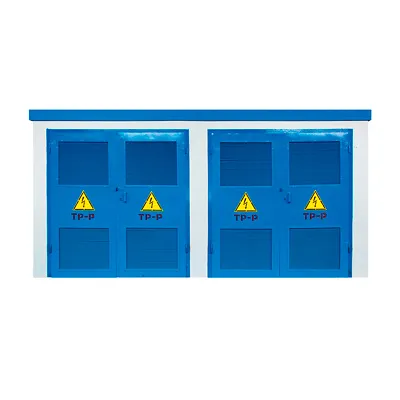

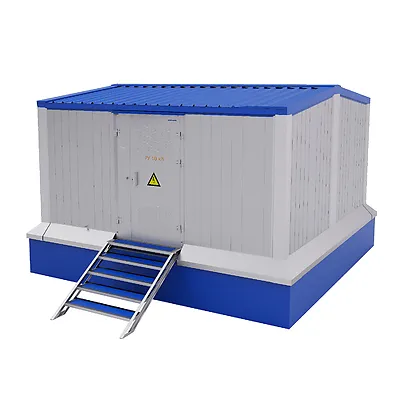

Комплектная трансформаторная подстанция в железобетонном объемном блоке

БКТП, БРТП, БРП

ТУ 3412-100-22136119-2013

БКТП, БРТП предназначены для приема, преобразования, транзита (проходные) электрической энергии трехфазного переменного тока напряжением 6 (10) кВ и распределения электрической энергии трехфазного переменного тока напряжением 0,4 кВ промышленной частоты 50 Гц.
БКТП и БРТП предусматривают размещение силовых трансформаторов мощностью до 3150 кВ.
БРП служат для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 (10) кВ.

Условия эксплуатации

  • Высота над уровнем моря до 1000 м
  • Температура окружающего воздуха не выше 45 °С и не ниже минус 45 °С
  • Степень защиты IP23 по ГОСТ 14254-96
  • Район по ветру и гололеду I-IV в соответствии с ПУЭ
  • Окружающая среда взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений
  • Атмосфера ТИП II по ГОСТ 15150-69

Преимущества

  • Высокое качество изготовления при оптимальной цене
  • Производство встраиваемого распределительного оборудования под индивидуальные требования заказчика
  • Безопасность, надежность, удобство эксплуатации
  • Возможность для потребителей комплексной поставки БКТП и оборудования учета и распределения электроэнергии из серии устройств ШУЭ
  • Возможность поставки БКТП с установленным оборудованием сбора и передачи данных для создания АСКУЭ

Конструктивные особенности

  • БКТП, БРТП – изделия, выполненные в объемных блоках, с полностью смонтированным оборудованием: РУВН, РУНН, отсеком силового трансформатора, внутренним контуром заземления, цепями освещения, цепями собственных нужд и вентиляцией
  • Объемные блоки для БРП предусматривают размещение РУВН, внутреннего контура заземления, цепей освещения, цепей собственных нужд и вентиляции
Показатели Величины
Мощность силового трансформатора, кВА 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150
Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ 6 или 10
Наибольшее рабочее напряжение на стороне ВН, кВ 7,2 или 12
Номинальное напряжение на стороне НН, кВ 0,4
Число отходящих линий РУНН, шт. до 16 линий НН
Номинальный ток сборных шин на стороне ВН, А 630; 1000
Номинальный ток сборных шин на стороне НН, А до 4000 включительно
Ток термической стойкости сборных шин на стороне ВН, кА / 1 с 20
Ток электродинамической стойкости сборных шин ВН, кА 51
Ток термической стойкости сборных ниш на стороне НН, кА / 1 с 20, 50
Ток электродинамической стойкости сборных шин НН, кА 44, 110
Уровень изоляции по ГОСТ 1516.3-96:
- с масляным трансформатором
- с трансформатором с «сухой» изоляцией

нормальная изоляция
облегченная изоляция
Номинальное напряжение вспомогательных цепей, В:
- постоянного тока
- переменного тока
- цепей освещения переменного тока

110; 220
110; 220
36
Масса не более, т:
- оболочки с оборудованием, без трансформатора
- кабельный этаж
- маслосборник

12,5
7,0
0,25



Наименование Ширина (мм), А Глубина (мм), В Высота без (мм), Н1
Железобетонный объемный блок с трансформаторами до 1600 кВА 2510 4900 2870
Кабельный приямок 1 2510 4900 1100
Кабельный приямок 1 2510 4900 1500







X БКТП (БPТП) - ENRG - XXXX /XX/ 0,4-У1


Климатическое исполнение по ГОСТ 15150 (У1)




Напряжение на стороне НН, кВ




Напряжение на стороне ВН, кВ
(6; 10)




Мощность силового трансформатора, кВА
(100 – 3150)




Отличительный индекс изделия




Блочная комплектная трансформаторная подстанция в железобетонном объемном блоке
(блочный распределительный пункт; трансформаторная подстанция в железобетонном объемном блоке)




Количество трансформаторов
(не указывается, если один)


БPП -ENRG- XX -У1


Климатическое исполнение по ГОСТ 15150 (У1)




Напряжение на стороне НН, кВ




Отличительный индекс изделия




Блочный распределительный пункт в железобетонном объемном блоке
