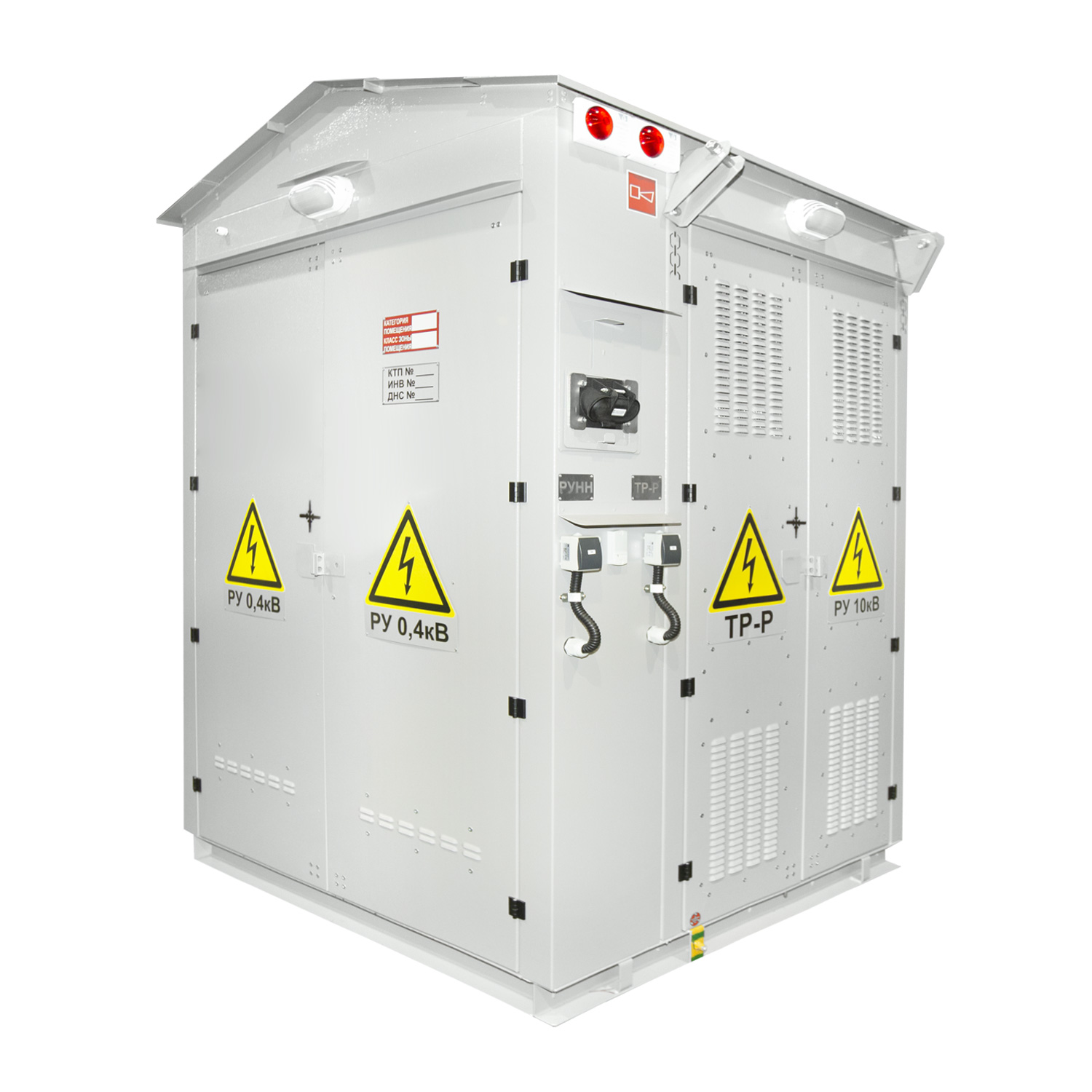

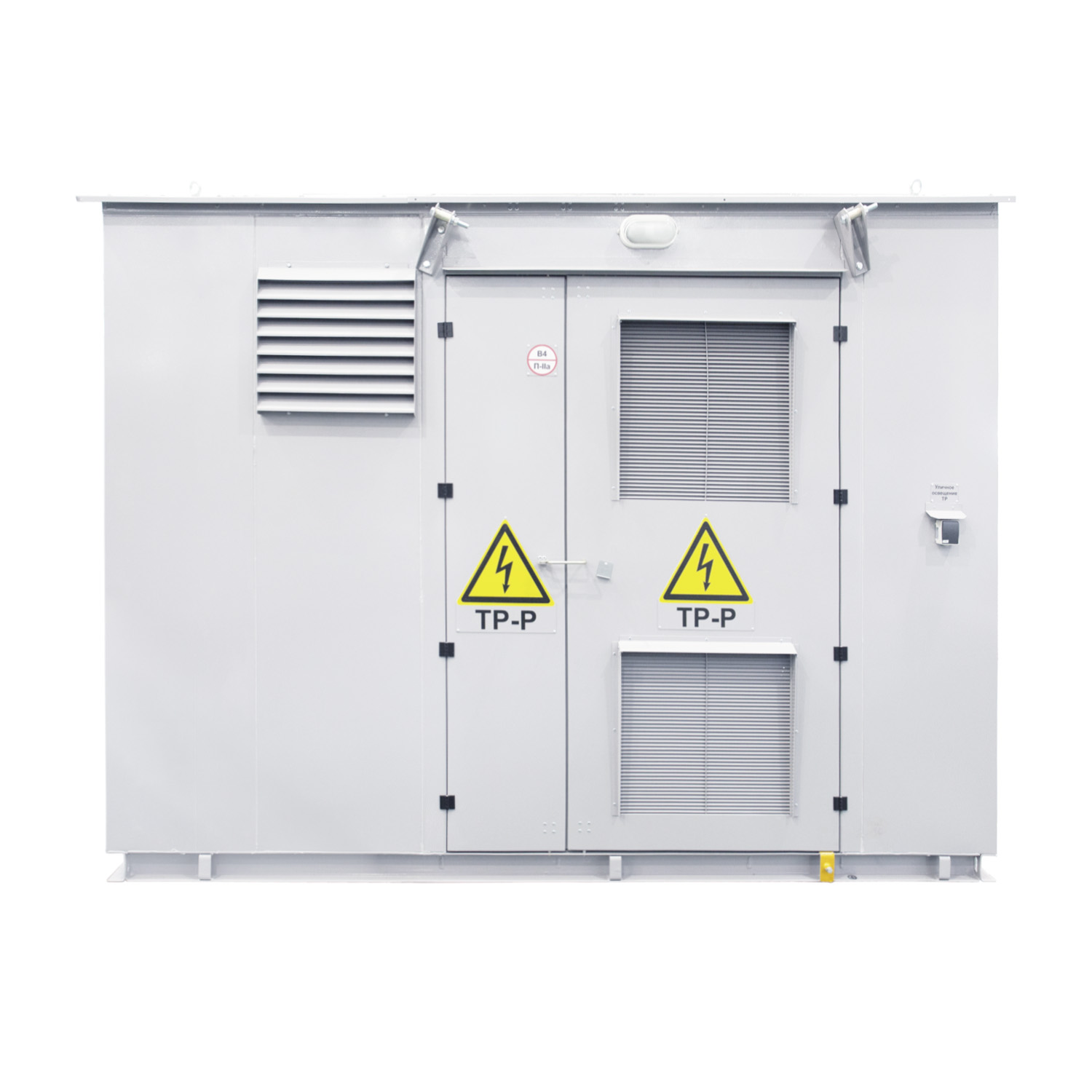

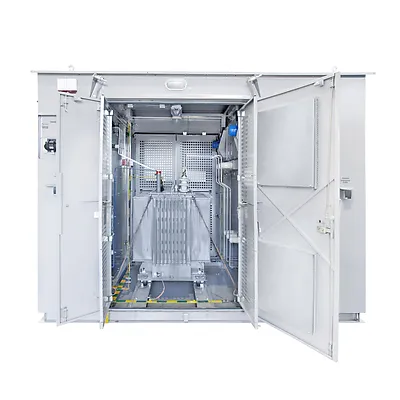

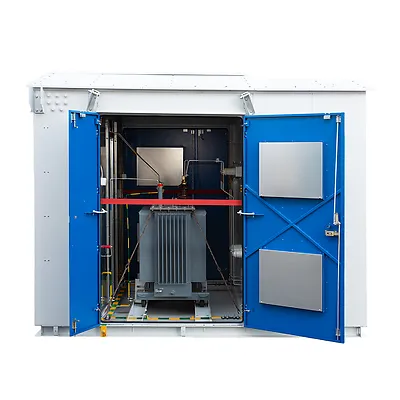

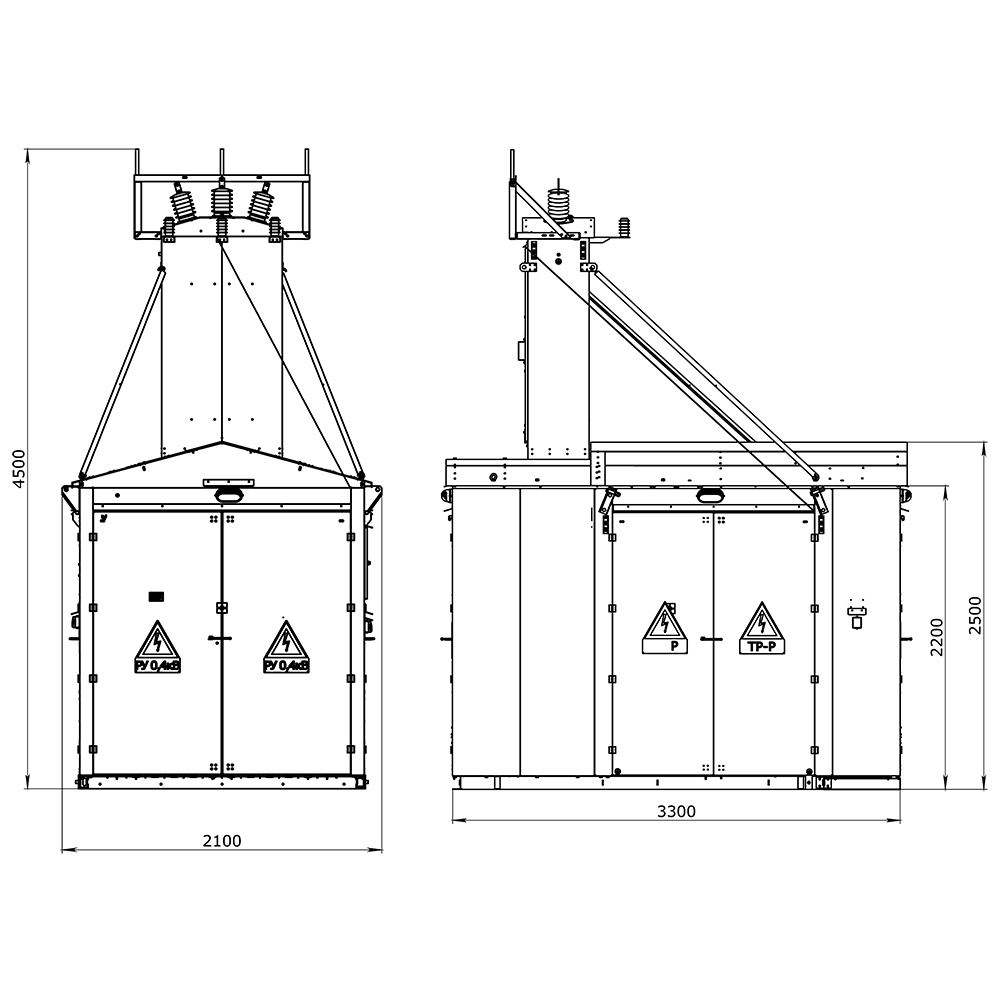

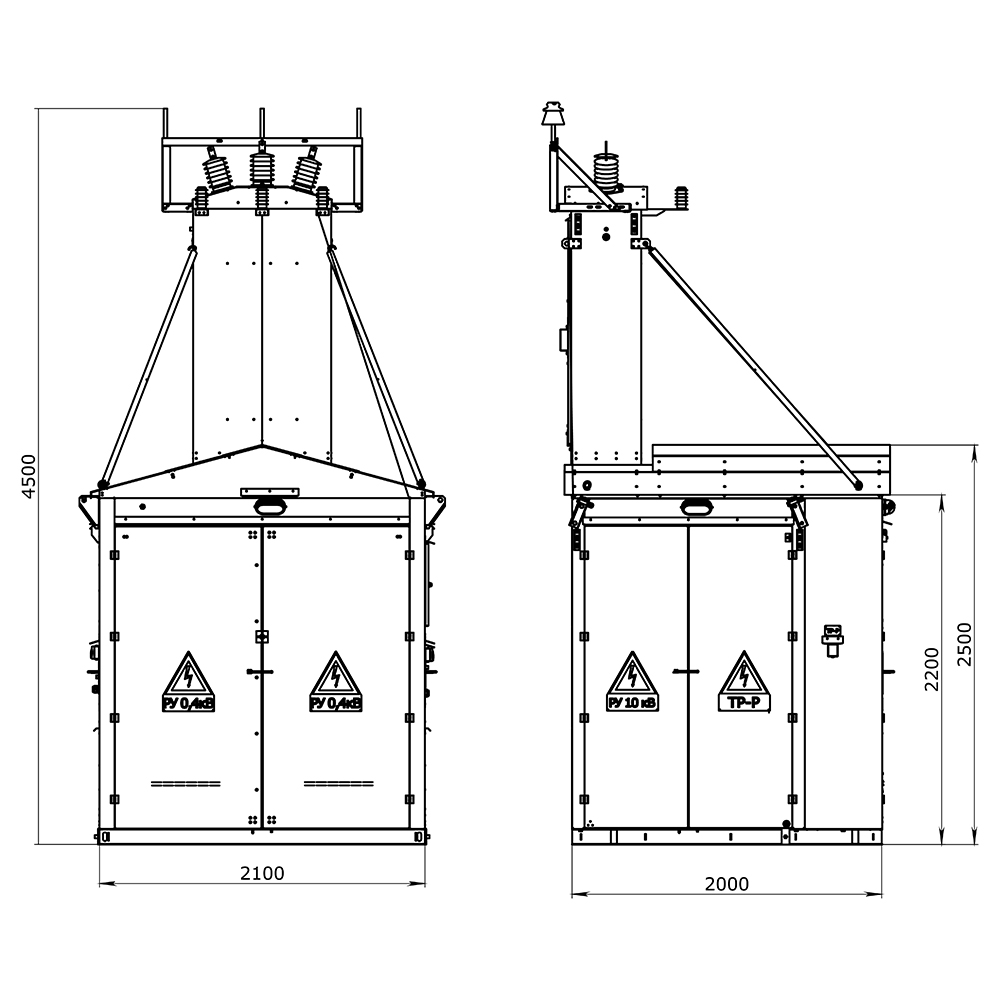

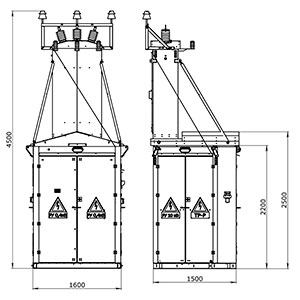

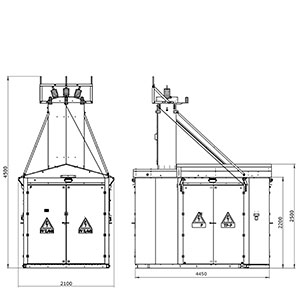

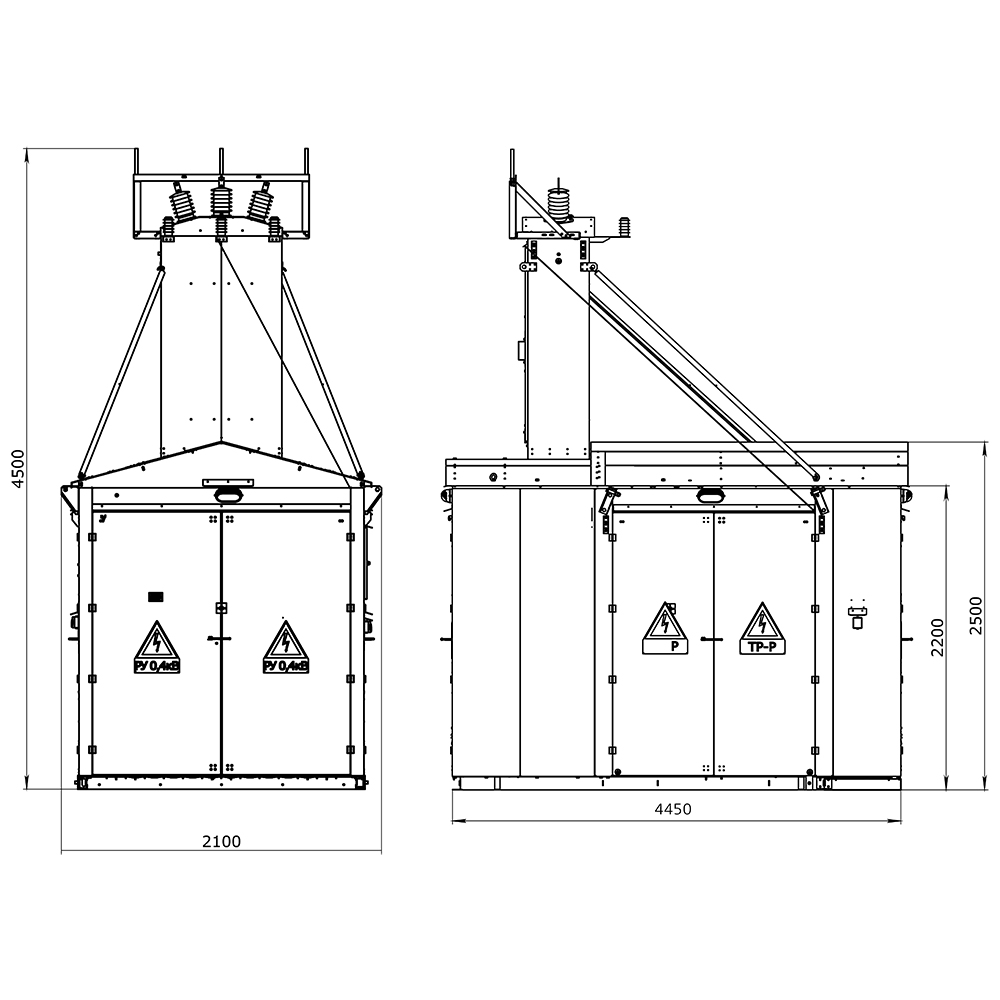

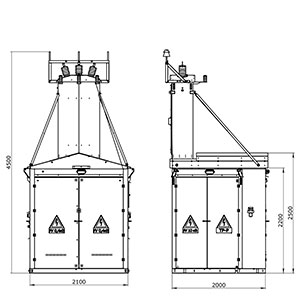

Комплексная трансформаторная подстанция КТП-ENRG-K

КТП киоскового типа

ТУ 3412-102-22136119-2013

КТП предназначена для приема, преобразования, распределения (проходные) электрической энергии трехфазного переменного тока напряжением 6 (10) кВ и распределения электрической энергии трехфазного переменного тока напряжением 0,4 кВ промышленной частоты 50 Гц.

Нормативно-правовое обеспечение

  • ГОСТ 14695-80 «КТП трансформаторные комплектные мощностью от 25 до 2500 кВА напряжением до 10 кВ. Общие технические условия».
  • ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».
  • СТО 34.01-3.1-001-2016 «Комплектные трансформаторные подстанции 6-20/0,4 кВ. Общие технические требования».
  • МУК ЕТТ №П4-06 М-0087 «Единые технические требования. КТП 6(10)/0,4 кВ».

Область применения

КТП-ENRG-К применяются для электроснабжения:

  • сельскохозяйственных и производственных объектов;
  • нефтегазовых месторождений;
  • жилых районов;
  • объектов инфраструктуры компаний.

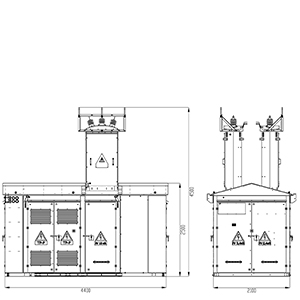

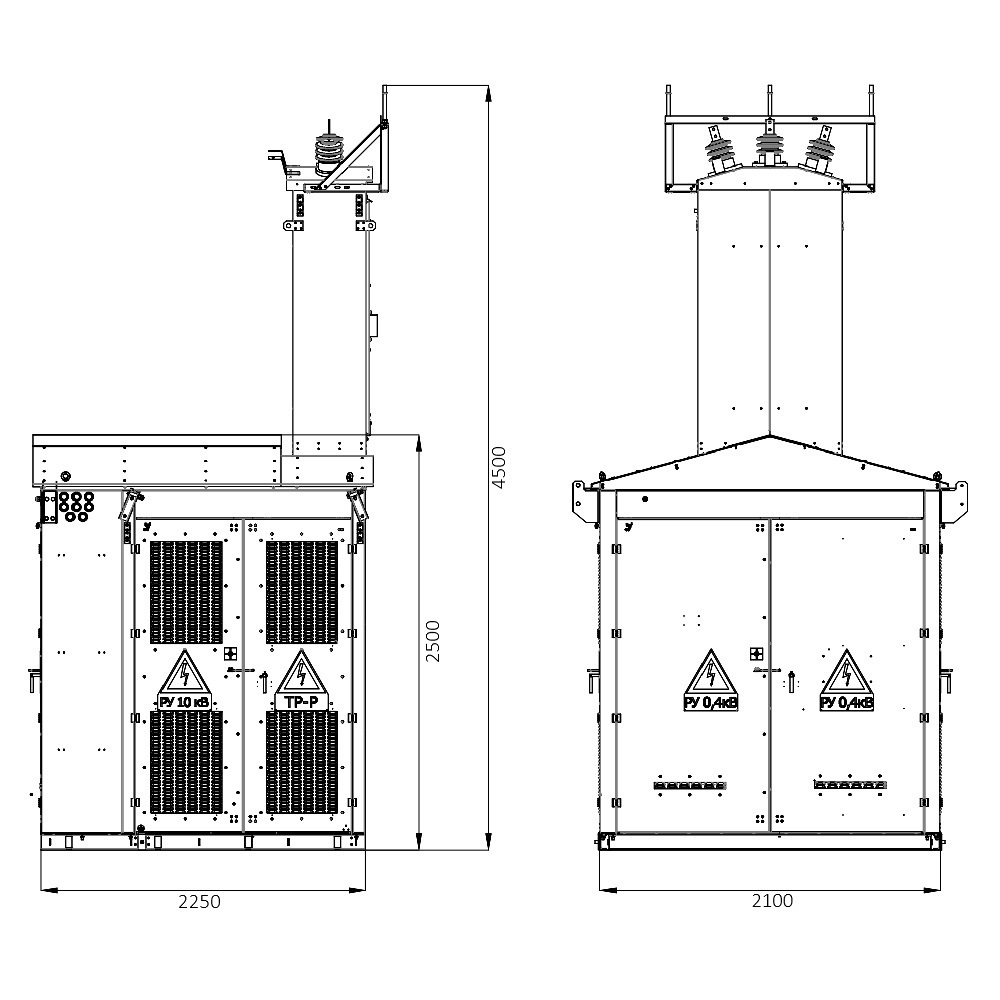

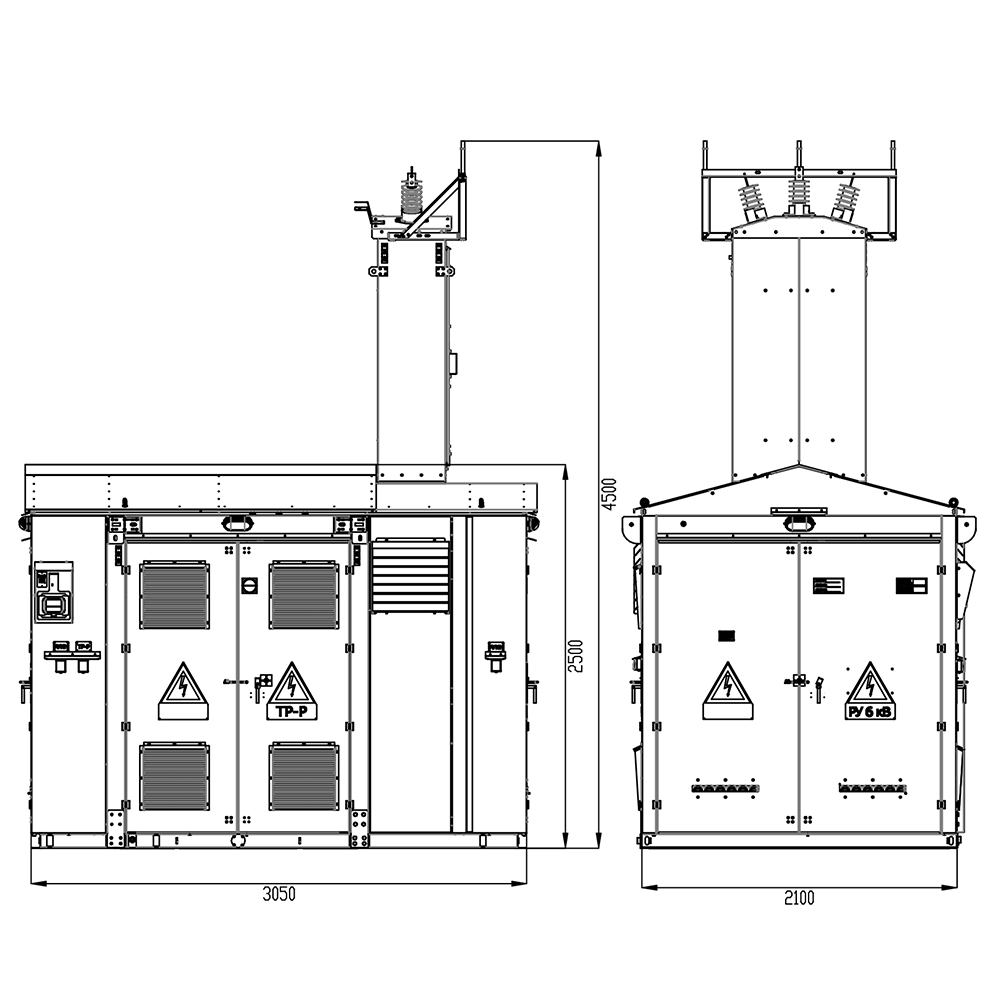

Конструктивные особенности

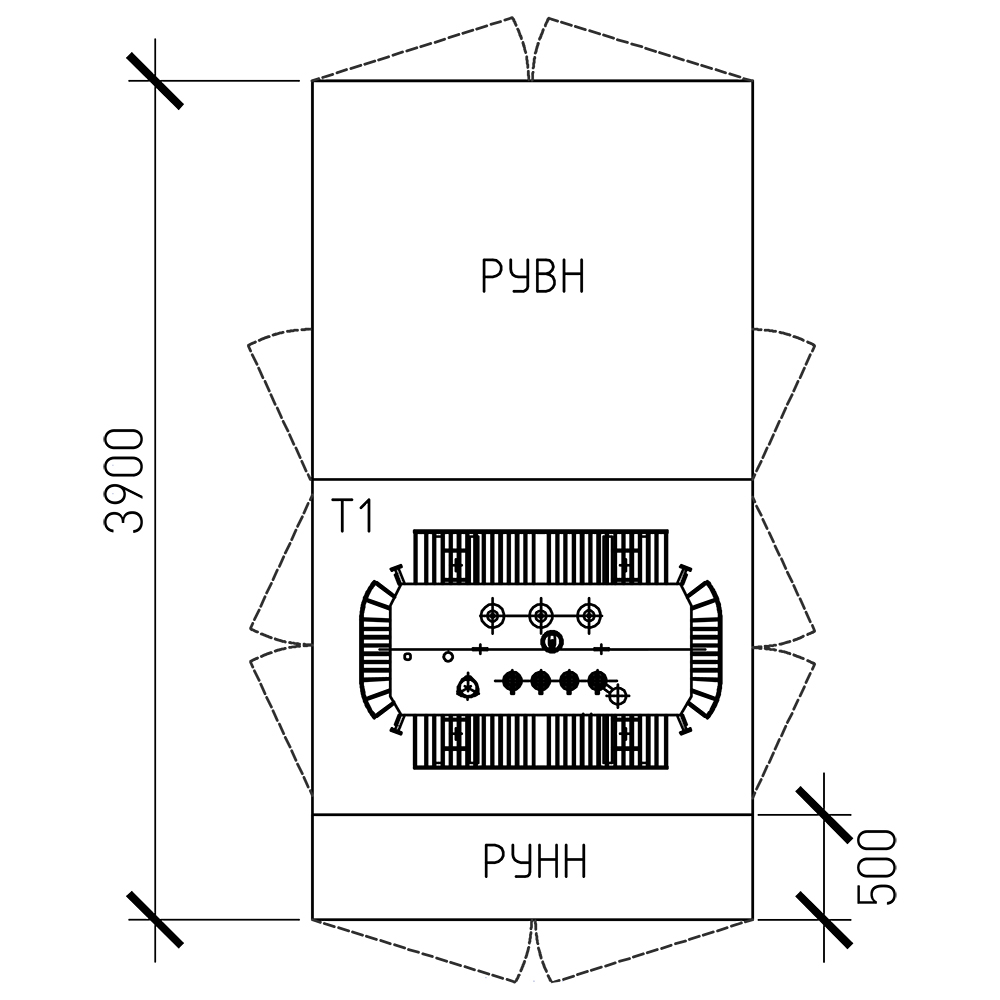

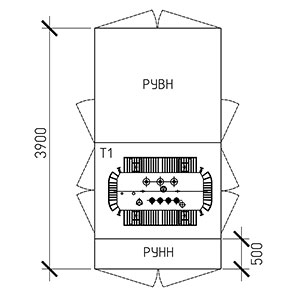

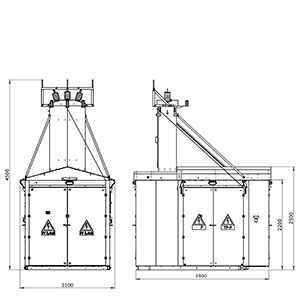

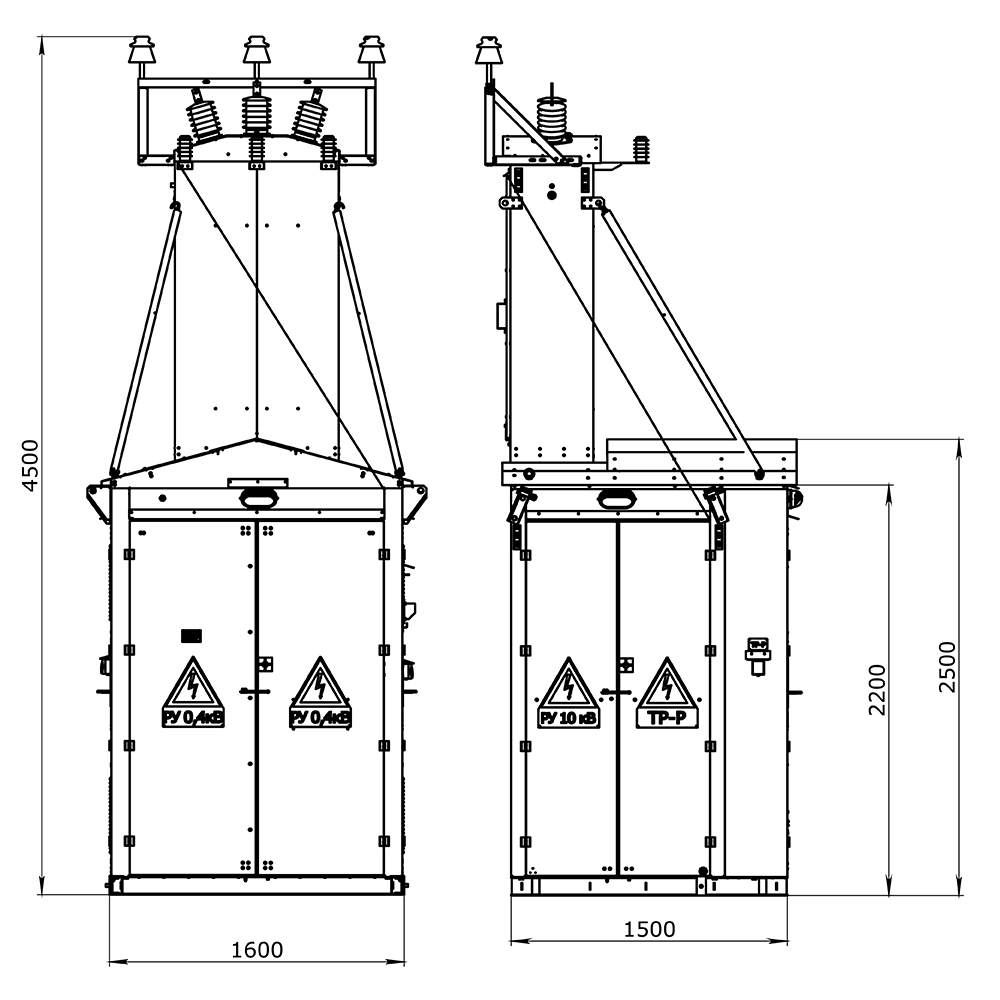

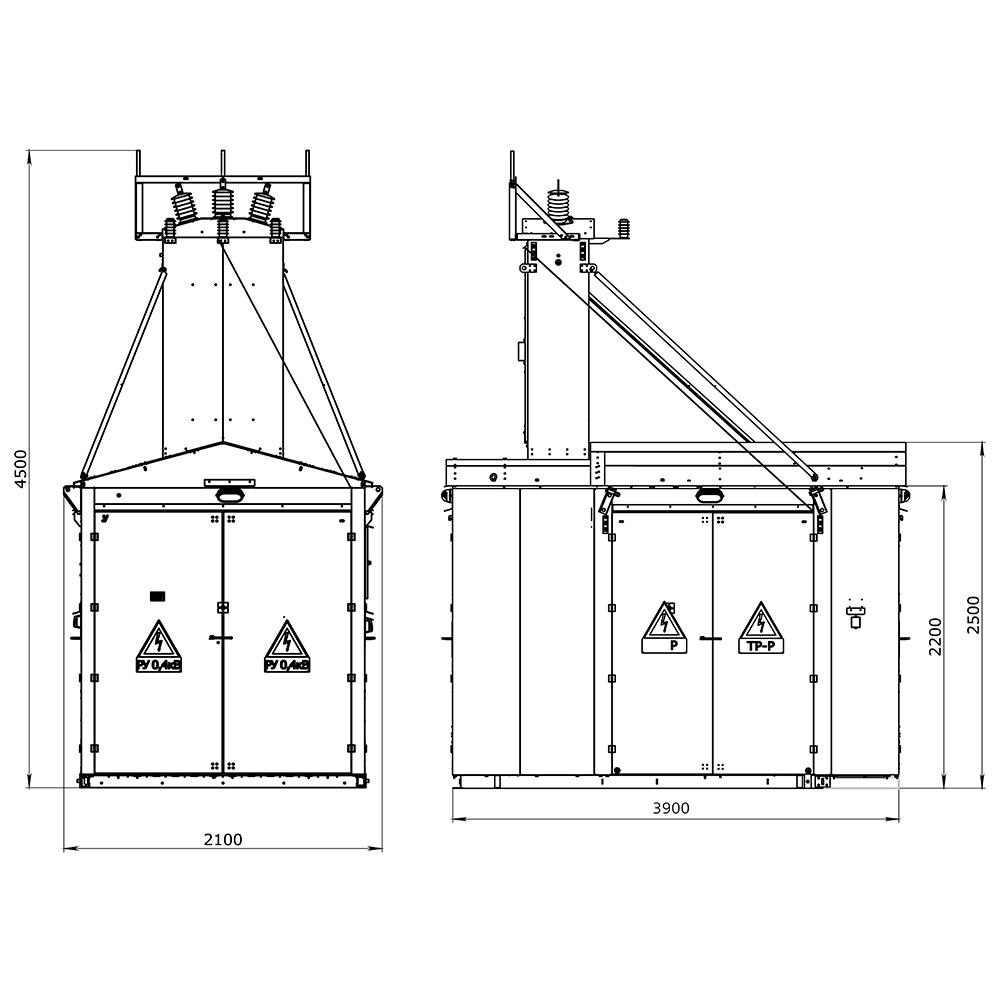

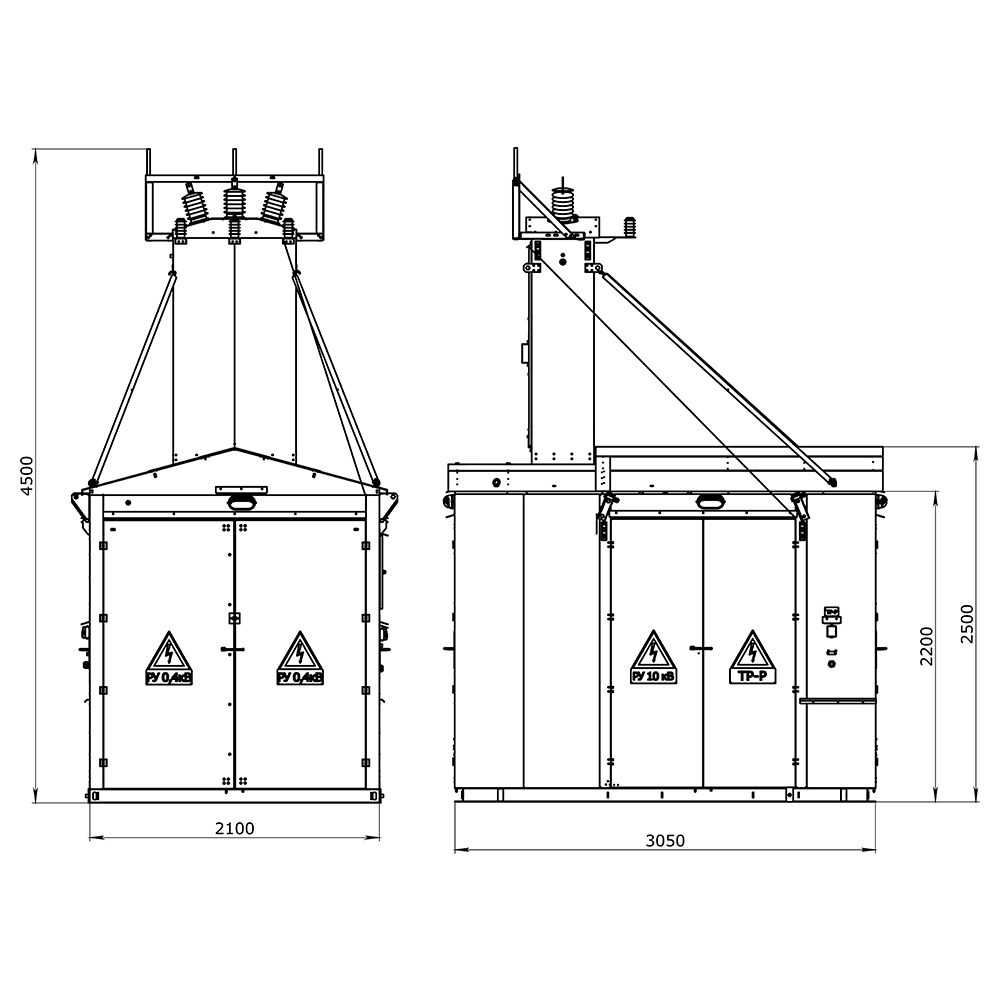

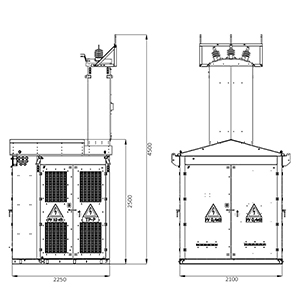

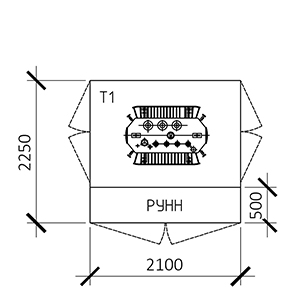

КТП-ENRG-К состоит из трех отсеков, заключенных в единый металлический корпус:

  • отсек силового трансформатора с двухсторонним обслуживанием;
  • отсек РУВН;
  • отсек РУНН;
  • высоковольтный ввод;
  • узел установки линейного разъединителя на отдельно стоящей опоре.

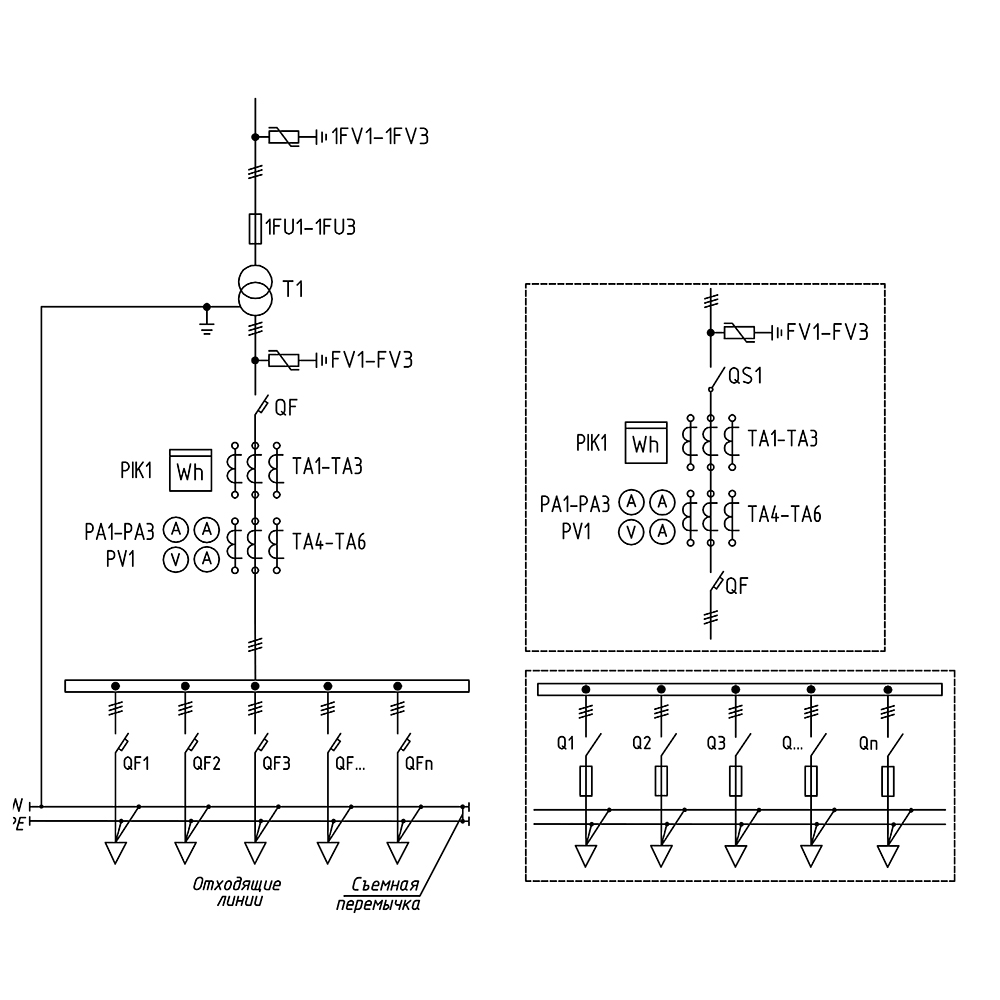

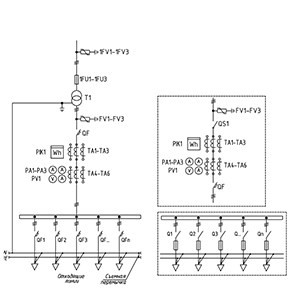

Функциональные исполнения

  • КТП тупиковая без внутренней ячейки;
  • КТП тупиковая с внутренней ячейкой;
  • КТП проходная;
  • КТП двухтрансформаторная.

Исполнение ввода/вывода вн, нн

  • Воздушный;
  • Кабельный.

Условия эксплуатации

  • высота установки над уровнем моря – не более 1000 м;
  • рабочий диапазон температур окружающего воздуха:
    • для климатического исполнения и категории размещения У1 – от - 45 °С до +45 °С;
    • для климатического исполнения и категории размещения УХЛ1 – от - 60 °С до +40 °С;
  • тип атмосферы – II по ГОСТ 15150;
  • сейсмостойкость по шкале MSK – не более 9 баллов.

Преимущества

  • сборно-сварная оболочка обеспечивает удобную и безопасную эксплуатацию оборудования подстанции;
  • возможность изготовления в корпусе из оцинкованном металла;
  • наличие протокола на локализационную способность;
  • возможность подключения внешнего источника питания;
  • двухстороннее обслуживание трансформатора;
  • организация коммерческого учета на отходящих линиях;
  • наличие предустановленной системы телемеханики – соответствует СТО 34.01-21-005-2019;
  • все детали внутренней установки выполнены из оцинкованного металла.

Гарантии

  • Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
  • Срок службы – не менее 30 лет.
Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 25-1000
Номинальное напряжение ВН, кВ 6;10
Номинальное напряжение НН, кВ 0,4
Ток терм. стойкости на ВН, кА 20
Ток терм. стойкости на НН, кА 20; 50
Номинальный ток сборных шин РУВН, А 630-1000
Номинальный ток сборных шин РУНН, А 400-4000
Число отходящих линий РУНН, шт. До 10
Климатическое исполнение У1, УХЛ1

X КТП -ENRG- К -T(П)- Х (Хх)- XXXX /XX/ 0,4 УХЛ1


Климатическое исполнение по ГОСТ 15150




Напряжение на стороне НН, кВ




Напряжение на стороне ВН, кВ
(6; 10)




Мощность силового трансформатора, кВА
(25 – 1000)




Исполнение вводов низкого напряжения:
К – кабельный;
В – воздушный;
ВК – воздушный, кабельный;




Исполнение вводов высокого напряжения:
К – кабельный;
В – воздушный;
ВК – воздушный, кабельный;




Типоисполнение:
П – проходная;
Т – тупиковая




Тип оболочки КТП-ENRG:
К – киосковая




Отличительный индекс изделия




Комплектная трансформаторная подстанция




Количество трансформаторов
(не указывается, если один)
