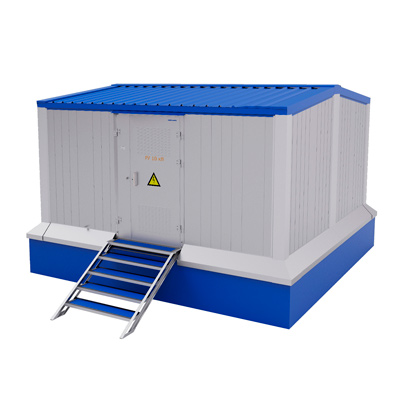

Комплектная трансформаторная подстанция КТП-ENRG-У

КТП в блок-модулях

ТУ 3412-102-22136119-2013

КТП в утепленной оболочке из панелей типа «сэндвич» представляют собой одно- и двухтрансформаторные подстанции наружной установки и служат для приема  электроэнергии переменного тока частотой 50 Гц и напряжением 6 (10) кВ,  распределения и преобразования в электроэнергию 0,4 кВ.

Нормативно-правовое обеспечение

  • ГОСТ 14695-80 «КТП трансформаторные комплектные мощностью от 25 до 2500 кВА напряжением до 10 кВ. Общие технические условия»
  • ГОСТ 1516 3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции»
  • СТО 34.01-3.1-001-2016 «Комплектные трансформаторные подстанции 6-20/0,4 кВ. Общие технические требования»
  • МУК ЕТТ №П4-06 М-0087 «Единые технические требования. КТП 6(10)/0,4 кВ»

Область применения

  • Электроснабжение коммунальных потребителей.
  • Городские электрических сети.
  • Объекты нефтегазовой отрасли.
  • Промышленные предприятия.

Конструктивные особенности

  • КТП-У состоит из отдельных утепленных блок-контейнеров
  • Типы применяемых трансформаторов: ТМ ТМГ, ТМГэ, ТМГсу, ТС, ТСЛ
  • Используются сэндвич-панели с минераловатным утеплителем
  • Возможна любая компоновка под заказ в следующих габаритах:
    • Ширина (мм): до 3500
    • Глубина (мм): до 12000
    • Высота (мм): до 3500

Конструктивные особенности

  • КТП-У однотрансформаторная;
  • КТП-У двухтрансформаторная.

Исполнение ввода/вывода вн, нн

  • Кабельный через мачту приема ввода ВН;
  • Кабельный через основание блока.

Условия эксплуатации

  • высота установки над уровнем моря – не более 1000 м;
  • рабочий диапазон температур окружающего воздуха:;
  • для климатического исполнения и категории размещения У1 – от - 45 °С до +45 °С;
  • для климатического исполнения и категории размещения УХЛ1 – от - 60 °С до +40 °С;
  • тип атмосферы – II по ГОСТ 15150;
  • сейсмостойкость по шкале MSK – не более 9 баллов.

Преимущества

  • Конструкция блок-контейнера, исключающая образование «мостиков» холода.
  • Проведение приемо-сдаточных испытаний в заводских лабораториях.
  • Быстрый ввод к эксплуатацию.
  • Возможность демонтажа и перевозки на новый объект.
  • Возможность применения в качестве источника переменного энергоснабжения.
  • Простота обслуживания и ремонта за счет модульной конструкции.
  • Наличие предустановленной системы телемеханики – соответствует СТО 34.01-21-005-2019.

Энергоэффективность

  • применением энергосберегающих светильников для рабочего, ремонтного и наружного освещения;
  • применением энергоэффективных силовых трансформаторов с минимальными потерями мощности при работе;
  • энергосберегающие утепленные панели.

Гарантии

  • Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
  • Срок службы не менее 30 лет.
Наименование параметра Значение параметра
Мощность силового трансформатора, кВА 25-250
Номинальное напряжение ВН, кВ 6;10
Номинальное напряжение НН, кВ 0,4
Ток терм. стойкости на ВН, кА 20
Ток терм. стойкости на НН, кА 20; 50
Номинальный ток сборных шин РУВН, А 630-1000
Номинальный ток сборных шин РУНН, А 400-4000
Число отходящих линий РУНН, шт. До 10
Степень защиты РУНН IP 34
Климатическое исполнение У1, УХЛ1
X КТП -ENRG- У -T(П)- Х (Хх)- XXXX /XX/ 0,4 УХЛ1


Климатическое исполнение по ГОСТ 15150




Напряжение на стороне НН, кВ




Напряжение на стороне ВН, кВ
(6; 10)




Мощность силового трансформатора, кВА
(25 – 2500)




Исполнение вводов низкого напряжения:
К – кабельный;
В – воздушный;
ВК – воздушный, кабельный;




Исполнение вводов высокого напряжения:
К – кабельный;
В – воздушный;
ВК – воздушный, кабельный;




Типоисполнение:
П – проходная;
Т – тупиковая




Тип оболочки КТП-ENRG
У – утепленная




Отличительный индекс изделия




Комплектная трансформаторная подстанция




Количество трансформаторов
(не указывается, если один)
