Мачтовые трансформаторные подстанции

МТП 6 (10) кВ

МТП представляет собой тупиковую трансформаторную подстанцию мачтового типа полной заводской готовности с одним силовым трансформатором. МТП предназначена для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6(10) кВ и глухо-заземленной нейтралью на стороне 0,4 кВ. МТП предназначена для энергоснабжения сельских и городских населенных пунктов и других объектов.

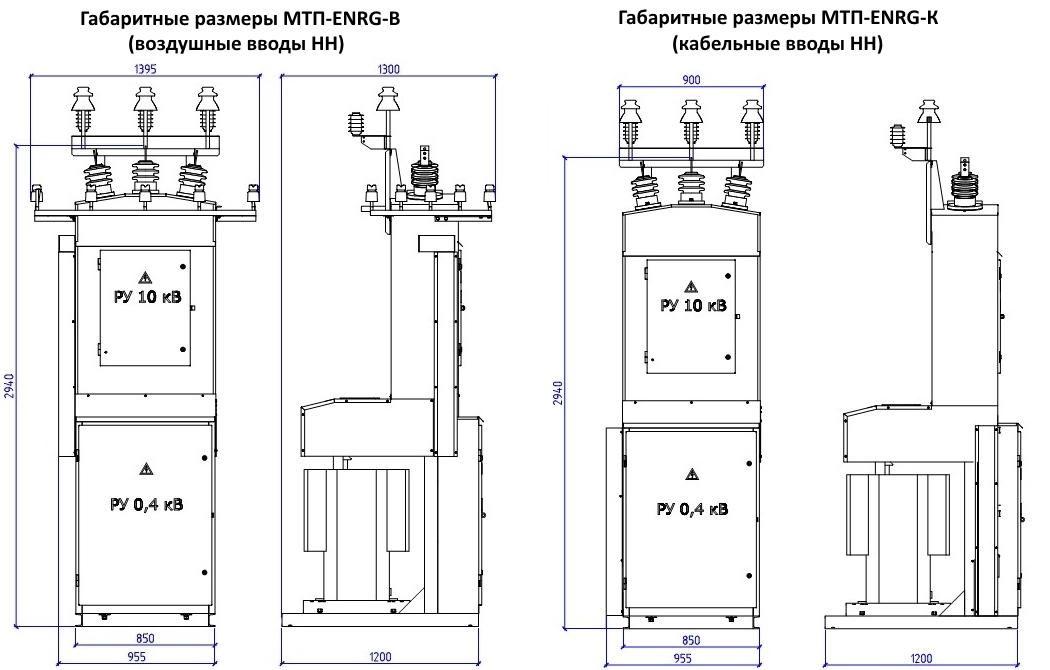

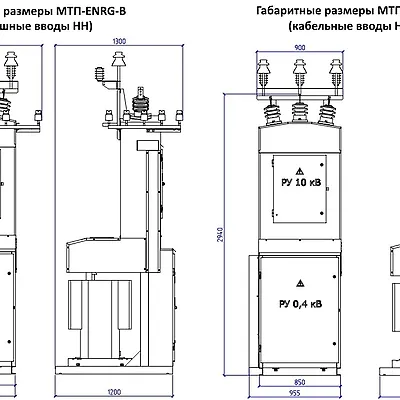

Габаритные размеры


Нормативно-правовое обеспечение

  • ГОСТ 14695-80 п.п. 3.12, 3.14, 3.18, 3.19, 3.20, 3.25, 3.32,
  • ГОСТ 15163-96 п. 4.14.

Условия эксплуатации

Нормальная работа МТП обеспечивается в следующих условиях:
Для климатического исполнения по ГОСТ 15150-69:
  • У1: температура окружающего воздуха от -45°С до +40°С;
  • относительная влажность наружного воздуха – до 80%, при температуре +15°С;
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрес-сивных газов и паров в концентрациях, разрушающих материалы и изоляцию.
МТП не рассчитаны на эксплуатацию:
  • в условиях ударов, тряски и вибрации;
  • при вводе питания со стороны НН.

Типы оборудования

  • могут быть с воздушными вводами низкого напряжения (с траверсами низковольтных изоляторов);
  • могут быть с кабельными вводами низкого напряжения.

Комплектация

МТП включает в себя (комплектуется в соответствии с заказом, схемой однолинейной принципиальной):
  • шкаф устройства высокого напряжения УВН 6(10) кВ с предохранителями;
  • разрядники (ограничители перенапряжения);
  • изоляторы высоковольтные (проходные и приемные);
  • шкаф распределительного устройства низкого напряжения РУНН 0,4 кВ;
  • силовой трансформатор (по заказу);
  • кожух защиты силового трансформатора от атмосферных осадков;
  • разъединитель линейный наружной установки РЛНД (по заказу), устанавливаемый на соседней опоре;
  • аппаратуру уличного освещения (по заказу);
  • траверса низковольтных изоляторов (при воздушном исполнении вводов НН);
  • принадлежности и крепежные материалы;
  • эксплуатационная документация на основное оборудование (ком-плектация заводов-изготовителей);
  • эксплуатационная документация на МТП (руководство по эксплуатации, паспорт).
Наименование параметра Значение параметра
Число применяемых силовых трансформаторов, шт. 1
Мощность силового трансформатора, кВА 25; 40; 63; 100; 160; 250
Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ 6 или 10
Номинальное напряжение на стороне НН, кВ 0,4
Число отходящих линий РУНН по опросному листу
Номинальный ток сборных шин на стороне ВН, А 630; 1000
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1
Степень защиты по ГОСТ 14254-96 IP 44
МТП-ENRG-Х-XXX/XX/XX-У1
Климатическое исполнение и категория размещения по ГОСТ 15150
Напряжение на стороне низкого напряжения, кВ
Напряжение на стороне высокого напряжения, кВ
10
6
Мощность силового трансформатора, кВА (25 – 250)
Исполнение вводов низкого напряжения:
К - кабельный;
В - воздушный
Отличительный индекс изделия
Мачтовая трансформаторная подстанция
