Столбовые трансформаторные подстанции

СТП1, СТП2 6 (10) кВ

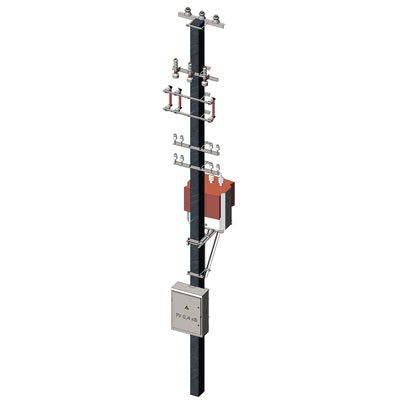

CТП представляет собой тупиковую трансформаторную подстанцию столбового типа полной заводской готовности с одним силовым трансформатором. СТП предназначена для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6(10) кВ и глухо-заземленной нейтралью на стороне 0,4 кВ. СТП предназначена для энергоснабжения сельских и городских населенных пунктов и других объектов.

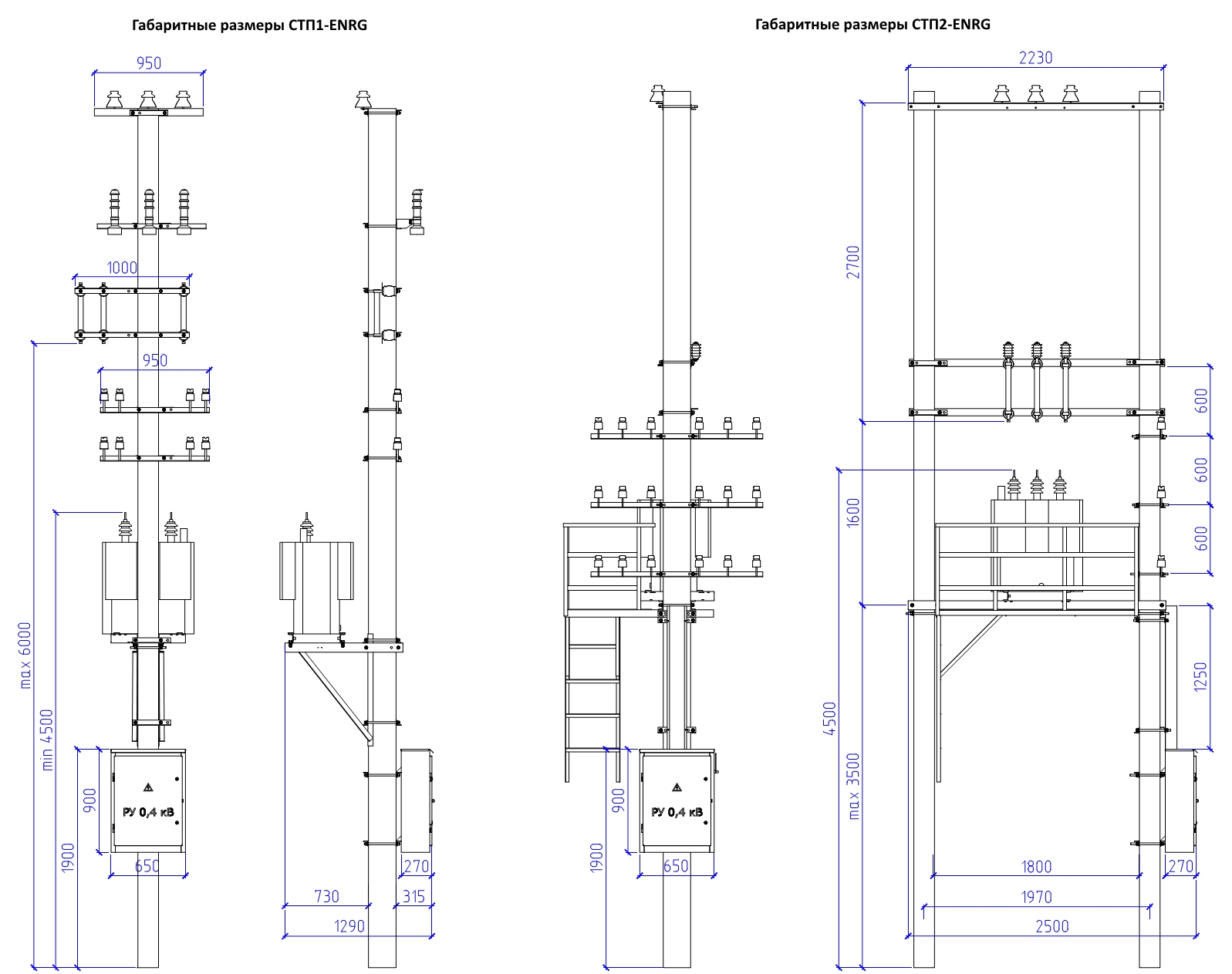

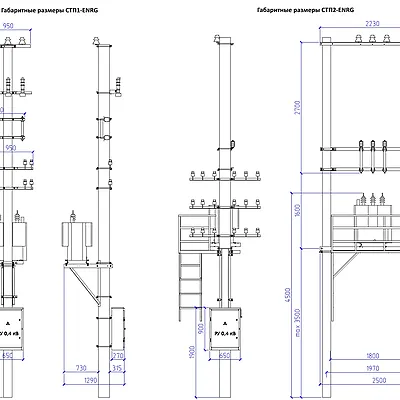

Габаритные размеры


Нормативно-правовое обеспечение

  • ГОСТ 14695-80 п.п. 3.12, 3.14, 3.18, 3.19, 3.20, 3.25, 3.32,
  • ГОСТ 15163-96 п. 4.14.

Условия эксплуатации

Нормальная работа СТП обеспечивается в следующих условиях:
Для климатического исполнения по ГОСТ 15150-69:

  • У1: температура окружающего воздуха от -45°С до +40°С;
  • относительная влажность наружного воздуха – до 80%, при температуре +15°С;
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.

СТП не рассчитаны на эксплуатацию:

  • в условиях ударов, тряски и вибрации;
  • при вводе питания со стороны НН.

Типы оборудования

  • могут быть одностолбовыми (СТП1) на мощность 25, 40, 63 кВА;
  • могут быть двухстолбовыми (СТП2) на мощность 100, 160, 250 кВА.
  • могут быть с воздушными вводами низкого напряжения (с траверсами низковольтных изоляторов);
  • могут быть с кабельными вводами низкого напряжения.

Описание конструктивной части

СТП представляет собой сборно-сварную металлоконструкцию. Каркас выполнен из стальных профилей, имеющие стойкое покрытие, обеспечивающее повышенную коррозийную стойкость и современный дизайн.

Комплектация

СТП1 включает в себя (комплектуется в соответствии с заказом, схемой однолинейной принципиальной):

  • ­ предохранители высоковольтные;
  • ­ ограничители перенапряжений;
  • ­ изоляторы высоковольтные;
  • ­ шкаф распределительного устройства низкого напряжения (далее по тексту – РУНН);
  • ­ рама для установки силового трансформатора;
  • ­ силовой трансформатор (по заказу);
  • ­ разъединитель линейный наружной установки РЛНД (по заказу), устанавливаемый на соседней опоре;
  • ­ аппаратуру уличного освещения (по заказу); ­
  • траверса низковольтных изоляторов (при воздушном исполнении вводов НН);
  • ­ принадлежности и крепежные материалы;
  • ­ эксплуатационная документация на основное оборудование (комплектация заводов-изготовителей); эксплуатационная документация на СТП (руководство по эксплуатации, паспорт).

СТП2 включает в себя (комплектуется в соответствии с заказом, схемой однолинейной принципиальной):

  • ­
  • предохранители высоковольтные;
  • ­ ограничители перенапряжений;
  • ­ шкаф распределительного устройства низкого напряжения (далее по тексту – РУНН);
  • ­ площадка для установки силового трансформатора (с лестницей);
  • ­ силовой трансформатор (по заказу);
  • ­ разъединитель линейный наружной установки РЛНД (по заказу), устанавливаемый на соседней опоре; ­
  • аппаратуру уличного освещения (по заказу);
  • ­ траверса низковольтных изоляторов (при воздушном исполнении вводов НН);
  • ­ принадлежности и крепежные материалы;
  • ­ эксплуатационная документация на основное оборудование (комплектация заводов-изготовителей);
  • ­ эксплуатационная документация на СТП2 (руководство по эксплуатации, паспорт).

Описание распределительного устройства РУ-0,4кВ РУ 0,4 кВ комплектуется в соответствии с заказом (опросным листом, однолинейной схемой заказчика) и может содержать: вводной коммутационный аппарат (рубильник, разъединитель), разрядники вентильные (ограничители перенапряжения), узел учета электроэнергии, выключатели автоматические отходящих линий и оборудование уличного освещения.

Наименование параметра Значение параметра
Число применяемых силовых трансформаторов, шт. 1
По способу монтажа:
- при мощности 25; 40; 63 кВА;
- при мощности 100; 160; 250 кВА.


одностолбовая
двухстолбовая
Мощность силового трансформатора, кВА 25; 40; 63; 100; 160; 250
Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ 6 или 10
Номинальное напряжение на стороне НН, кВ 0,4
Число отходящих линий РУНН по опросному листу
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1
Степень защиты по ГОСТ 14254-96 IP 34
СТПX-ENRG-Х-XXX/XX/0,4-У1
Климатическое исполнение и категория размещения по ГОСТ 15150
Напряжение на стороне низкого напряжения, кВ
Напряжение на стороне высокого напряжения, кВ
10;
6.
Мощность силового трансформатора, кВА (25 – 250)
Исполнение вводов низкого напряжения:
К – кабельный;
В – воздушный.
Отличительный индекс изделия
Исполнение трансформаторной подстанции:
1 – одностолбовая на мощность 25, 40, 63 кВА;
2 – двухстолбовая на мощность 100, 160, 250 кВА.
Столбовая трансформаторная подстанция

Пример условного обозначения Одностолбовой трансформаторной подстанции, мощностью 40 кВА (воздушные вводы в ВН и НН), номинальным напряжением 10 кВ на высокой стороне и 0,4 кВ на низкой стороне, климатическим исполнением У1: СТП1-ENRG-В-40/10/0,4-У1
