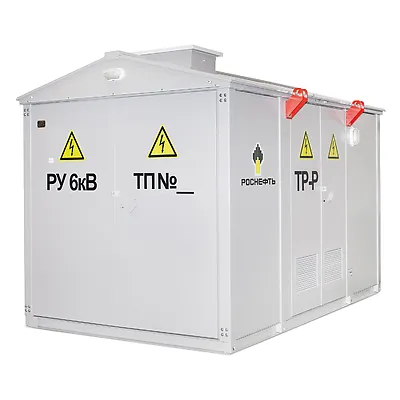

КТП для нефтегазового комплекса мощностью 25-1000 кВА

КТП для НГК

ТУ 3412-102-22136119-2013

Электроснабжение производственных объектов, нефтегазовых месторождений, объектов инфраструктуры компаний.

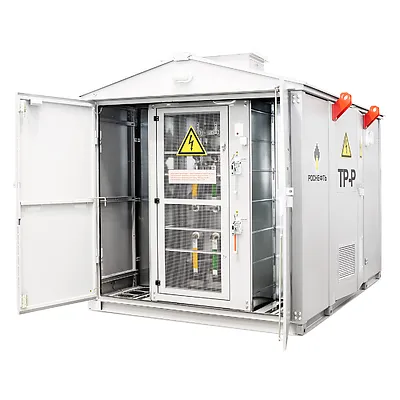

КТП состоит из трех отсеков:

  • отсек силового трансформатора с двухсторонним обслуживанием;
  • отсек РУВН: с выключателем ВНА или разъединителем РВЗ для мощностей 400-1000 кВА; совмещенный с отсеком силового трансформатора для мощностей 25-250 кВА;
  • отсек РУНН без коридора обслуживания.

Ввод ВН в данном исполнении КТП может осуществляться как от ВЛ, так и от КЛ. В качестве отходящих линий могут применяться как ВЛ, так и КЛ.

Нормативно-правовое обеспечение

  • ГОСТ 14695-80 «КТП трансформаторные комплектные мощностью от 25 до 2500 кВА напряжением до 10 кВ. Общие технические условия»;
  • ГОСТ 1516 3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».

Преимущества

  • Соответствие ЕТТ 2016, 2018 АО "НК "Роснефть"
  • Максимальная безопасность вследствие выполнения требований ГОСТ 12.2.007.4
  • Монтаж на объекте в течение двух часов
  • Пожарная и охранная сигнализация
  • Возможность поставки в комплекте с установленным внутри отсека силовым трансформатором
  • Предусмотрены системы вентиляции и обогрева
  • Подключение ДГУ к РУНН
  • Двухстороннее обслуживание трансформатора
Наименование КТП Ширина (мм), A Глубина (мм), В Высота без шахты (мм) Высота с шахтой (мм) Количество отходящих линий Фидер уличного освещения Учет электроэнергии
KTП-ENRG-K-Т-(Xx)-25-6(10)/0,4 1500 1580 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-40-6(10)/0,4 1500 1580 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-63-6(10)/0,4 1500 1580 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-100-6(10)/0,4 2000 2100 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-160-6|10)/0,4 2000 2100 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-250-6(10)/0,4 2000 2100 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-400-6(10)/0,4 2100 3040 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xx)-630-6(10)/0,4 2100 3310 2500 4600 не менее 10 + +
KTП-ENRG-K-Т-(Xх)-1000-6(10)/0,4 2100 3310 2500 4600 не менее 10 + +
