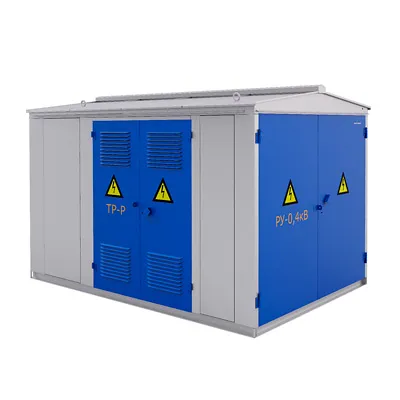

ТУ 3412-102-22136119-2013
Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов. Электроснабжение промышленных предприятий. Система собственных нужд всех типов электростанций.
Отличительной особенностью тупиковой КТП является размещение на стороне ВН двух и более линейных ячеек.
Ввод ВН осуществляется как от ВЛ, так и от КЛ. В качестве отходящих линий применяются как ВЛ, так и КЛ.
Преимущества
- Простота монтажа
- Легкость транспортировки
- Защита от несанкционированного доступа
- Полная заводская готовность
- Наличие сертификатов и деклараций соответствия
- Жесткий входной контроль комплектующих и материалов обеспечивает высокое качество продукции
- Возможность изготовления:
- в корпусе из черного металла
- в оцинкованном корпусе
Наименование КТП | Ширина (мм), А | Глубина (мм), В | Высота без шахты (мм), Н1 | Высота с шахтой (мм), Н2 | Количество отходящих линий | Фидер уличного освещения | Учет электроэнергии |
---|---|---|---|---|---|---|---|
КТП-ENRG-К-П-(Хх)-25-6(10)/0,4 | 2450 | 2500 | 2500 | 4600 | не более 3 | + | + |
КТП-ENRG-К-П-(Хх)-40-6(10)/0,4 | 2450 | 2500 | 2500 | 4600 | не более 3 | + | + |
КТП-ENRG-К-П-(Хх)-63-6(10)/0,4 | 2450 | 2500 | 2500 | 4600 | не более 3 | + | + |
КТП-ENRG-К-П-(Хх)-100-6(10)/0,4 | 2450 | 2500 | 2500 | 4600 | не более 3 | + | + |
КТП-ENRG-К-П-(Хх)-160-6(10)/0,4 | 2450 | 3500 | 2500 | 4700 | не более 4 | + | + |
КТП-ENRG-К-П-(Хх)-400-6(10)/0,4 | 2450 | 3500 | 2500 | 4700 | не более 4 | + | + |
КТП-ENRG-К-П-(Хх)-630-6(10)/0,4 | 2450 | 3500 | 2500 | 4700 | не более 4 | + | + |
КТП-ENRG-К-П-(Хх)-1000-6(10)/0,4 | 2450 | 4000 | 2600 | 4700 | не более 5 | + | + |
КТП-ENRG-К-П-(Хх)-1250-6(10)/0,4 | 2450 | 4000 | 2600 | 4700 | не более 6 | + | + |
КТП-ENRG-К-П-(Хх)-1600-6(10)/0,4 | 2450 | 5600 | 3000 | 5100 | не более 10 | + | + |
КТП-ENRG-К-П(Хх)-2500-6(10)/0,4 | 2450 | 5600 | 3000 | 5100 | не более 16 | + | + |
КТП | ENRG | К | X | (Х | х) | XXXX | XX | 0,4 | УХХХ | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Климат. исполнение по ГОСТ 15150 (У1; УХЛ1) |
||||||||||||||||||||
Напряжение на стороне НН, кВ |
||||||||||||||||||||
Напряжение на стороне ВН, кВ: (6; 10) | ||||||||||||||||||||
Мощность силового трансформатора, кВА: (25 – 1600) | ||||||||||||||||||||
Исполнение вводов низкого напряжения: к – кабельный в – воздушный вк – воздушный, кабельный |
||||||||||||||||||||
Исполнение вводов высокого напряжения: К – кабельный В – воздушный ВК – воздушный, кабельный |
||||||||||||||||||||
Типоисполнение: П – проходная Т – тупиковая |
||||||||||||||||||||
Тип оболочки КТП: К – киосковая У – утепленный блок-контейнер |
||||||||||||||||||||
Отличительный индекс изделия |
||||||||||||||||||||
Документация
Руководство по эксплуатации | PDF 598 Kb |
Декларация о соответствии | PDF 781 Kb |
Сертификат соответствия (сейсмостойкость) | PDF 493 Kb |
Опросный лист | XLSX 61 Kb |
