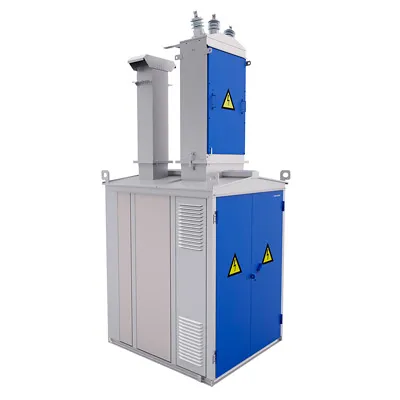

Комплектная трансформаторная подстанция без внутренней ячейки мощностью 25-250 кВА

КТП тупиковая без внутренней ячейки

ТУ 3412-102-22136119-2013

Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов.
Отличительной особенностью тупиковой КТП без внутренней ячейки является размещение коммутационного аппарата РУВН отдельно от подстанции.
Ввод ВН в данном исполнении КТП может осуществляться как от ВЛ, так и от КЛ. В качестве отходящих линий могут так же применяться как ВЛ, так и КЛ.

Преимущества

  • Невысокая стоимость
  • Простота монтажа
  • Легкость транспортировки
  • Защита от несанкционированного доступа
  • Полная заводская готовность
  • Наличие сертификатов и деклараций соответствия
  • Возможность поставки в комплекте с установленным внутри отсека силовым трансформатором
  • Возможность окраски корпуса КТП в корпоративный цвет заказчика
  • Возможность изготовления:
    • в корпусе из черного металла
    • в оцинкованном корпусе
Наименование КТП Ширина (мм), А Глубина (мм), В Высота без шахты (мм), Н1 Высота с шахтой (мм), Н2 Количество отходящих линий Фидер уличного освещения Учет электроэнергии
КТП-ENRG-К-Т-(Хх)-25-6(10)/0,4 1600 1800 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-40-6(10)/0,4 1600 1800 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-63-6(10)/0,4 1600 1800 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-100-6(10)/0,4 2000 2500 2360 4550 не более 4 + +
КТП-ENRG-К-Т-(Хх)-160-6(10)/0,4 2000 2500 2360 4550 не более 4 + +
КТП-ENRG-К-Т-(Хх)-250-6(10)/0,4 2000 2500 2360 4550 не более 4 + +
КТП ENRG К X х) XXXX XX 0,4 УХХХ

Климат. исполнение по ГОСТ 15150 (У1; УХЛ1)

Напряжение на стороне НН, кВ

Напряжение на стороне ВН, кВ:

(6; 10)

Мощность силового трансформатора, кВА:

(25 – 1600)

Исполнение вводов низкого напряжения:

к – кабельный

в – воздушный

вк – воздушный, кабельный

Исполнение вводов высокого напряжения:

К – кабельный

В – воздушный

ВК – воздушный, кабельный

Типоисполнение:

П – проходная

Т – тупиковая

Тип оболочки КТП:

К – киосковая

У – утепленный блок-контейнер

Отличительный индекс изделия
