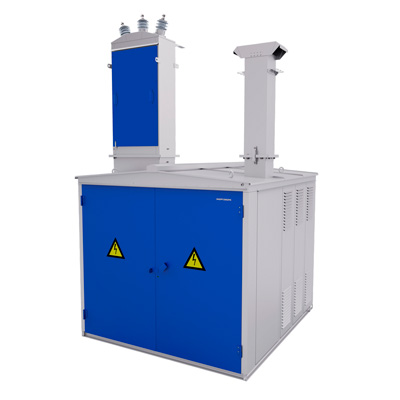

Комплектная трансформаторная подстанция с внутренней ячейкой мощностью 25-2500 кВА

КТП тупиковая с внутренней ячейкой

ТУ 3412-102-22136119-2013

Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов. Электроснабжение промышленных предприятий. Система собственных нужд всех типов электростанций.
Отличительной особенностью проходной КТП с внутренней ячейкой является размещение коммутационного аппарата РУВН внутри корпуса подстанции отдельно от нее.
Ввод ВН в данном исполнении КТП может осуществляться как от ВЛ, так и от КЛ. В качестве отходящих линий могут применяться как ВЛ, так и КЛ.

Преимущества

  • Широкий диапазон мощностей КТП
  • Простота монтажа
  • Легкость транспортировки
  • Защита от несанкционированного доступа
  • Полная заводская готовность
  • Наличие сертификатов и деклараций соответствия
  • Возможность поставки в комплекте с установленным внутри отсека силовым трансформатором до 630 кВА
  • Возможность окраски корпуса КТП в корпоративный цвет заказчика
  • Возможность изготовления:
    • в корпусе из черного металла
    • в оцинкованном корпусе
Наименование КТП Ширина (мм), А Глубина (мм), В Высота без шахты (мм), Н1 Высота с шахтой (мм), Н2 Количество отходящих линий Фидер уличного освещения Учет электроэнергии
КТП-ENRG-К-Т-(Хх)-25-6(10)/0,4 2200 2500 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-40-6(10)/0,4 2200 2500 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-63-6(10)/0,4 2200 2500 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-100-6(10)/0,4 2200 3000 2360 4550 не более 3 + +
КТП-ENRG-К-Т-(Хх)-160-6(10)/0,4 2200 3000 2360 4550 не более 4 + +
КТП-ENRG-К-Т-(Хх)-400-6(10)/0,4 2200 3000 2360 4550 не более 4 + +
КТП-ENRG-К-Т-(Хх)-630-6(10)/0,4 2200 3000 2360 4450 не более 4 + +
КТП-ENRG-К-Т-(Хх)-1000-6(10)/0,4 2450 4000 2600 4700 не более 5 + +
КТП-ENRG-К-Т-(Хх)-1250-6(10)/0,4 2450 4000 2600 4700 не более 6 + +
КТП-ENRG-К-Т-(Хх)-1600-6(10)/0,4 2450 5600 3000 5100 не более 10 + +
КТП-ENRG-К-Т-(Хх)-2500-6(10)/0,4 2450 5600 3000 5100 не более 16 + +
КТП ENRG К X (Х х) XXXX XX 0,4 УХХХ

Климат. исполнение по ГОСТ 15150 (У1; УХЛ1)

Напряжение на стороне НН, кВ

Напряжение на стороне ВН, кВ:

(6; 10)

Мощность силового трансформатора, кВА:

(25 – 1600)

Исполнение вводов низкого напряжения:

к – кабельный

в – воздушный

вк – воздушный, кабельный

Исполнение вводов высокого напряжения:

К – кабельный

В – воздушный

ВК – воздушный, кабельный

Типоисполнение:

П – проходная

Т – тупиковая

Тип оболочки КТП:

К – киосковая

У – утепленный блок-контейнер

Отличительный индекс изделия
