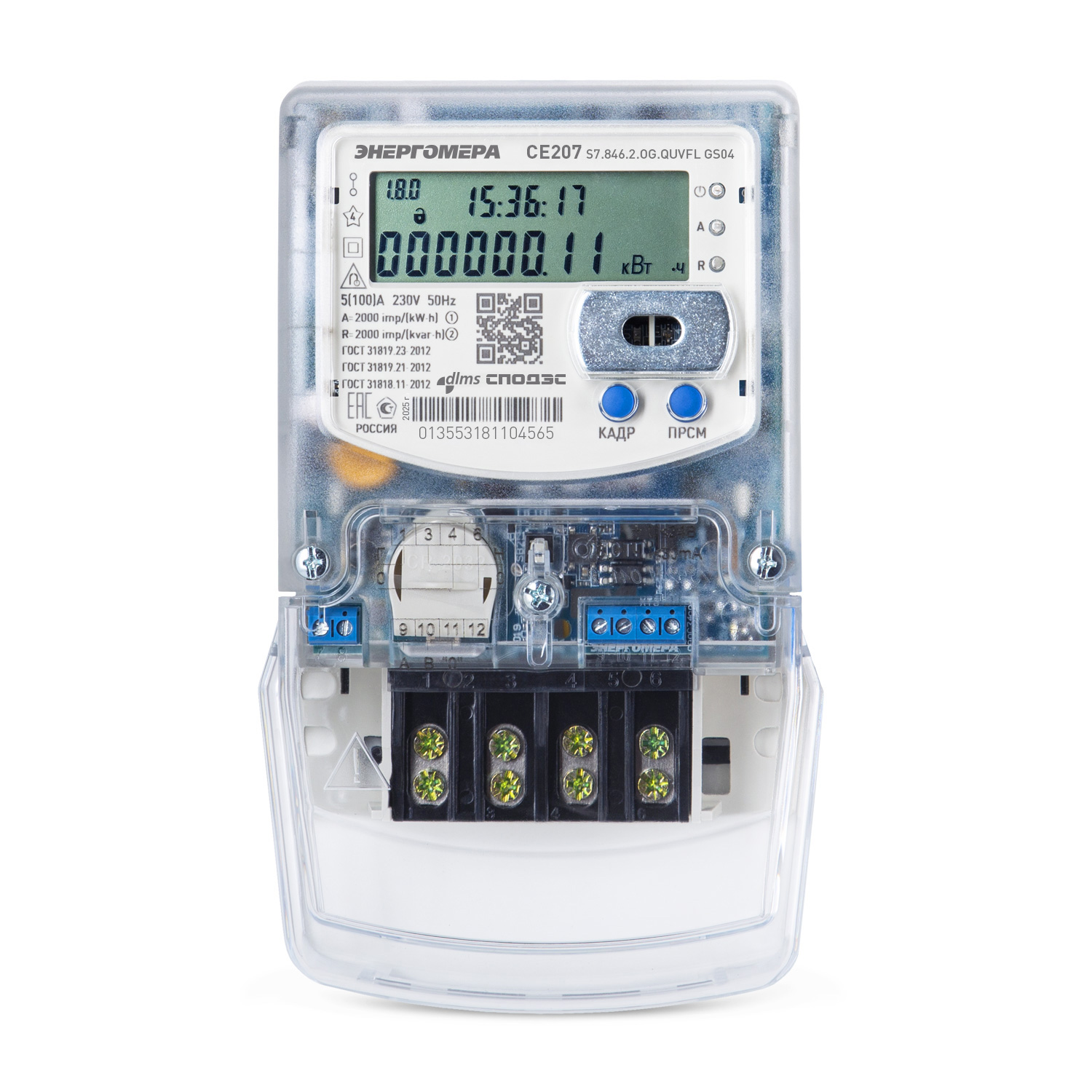

Многофункциональный однофазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.
Габаритные размеры
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012.
- ГОСТ 31819.21-2012.
- ГОСТ 31818.23-2012.
- ГОСТ 32144-2013.
- ГОСТ 30804.4.30-2013.
- ГОСТ Р 58940-2020.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза.
Характеристики надежности
- Средняя наработка на отказ - 280000 (4000001) часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 (401) лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.
1 - для приборов учета, произведенных с 01.06.2023 г.
Функциональные возможности
- Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
- Измерение показателей качества электроэнергии по классу «S»:
- положительное и отрицательное отклонение напряжения;
- отклонение частоты сети;
- длительность и глубина провала напряжения;
- длительность и максимальное значение перенапряжения;
- перерывы электроснабжения.
- Измерение параметров сети:
- частоты напряжения;
- токов;
- напряжений;
- углов между током и напряжением;
- коэффициентов мощности;
- активной мощности;
- реактивной мощности;
- полной мощности.
- Измерение тока в нулевом проводе.
- Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
- Контроль наличия внешнего переменного и постоянного магнитного поля.
- Защита информации.
- Защита от несанкционированного доступа.
- Фиксирование несанкционированного доступа к прибору.
- Объем журнала событий превышает 500 записей.
- Датчик магнитного поля.
- Журналы событий.
- Самодиагностика.
- Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
- Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
- Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
- Отображение на ЖКИ.
- Даты и времени.
- Потребленной энергии суммарно и по тарифам.
- Активной и реактивной мощности, напряжения, тока и частоты.
- Энергии на конец последнего расчетного периода суммарно и по тарифам.
- Режима приема и отдачи электрической энергии.
- Факта нарушения индивидуальных ПКЭ.
- Небаланса токов в фазном и нулевом проводе.
- Вскрытие электронных пломб.
- Факт события воздействия магнитом.
- Индикатор функционирования.
- Корректировка даты, времени, часового пояса.
- Изменение тарифного расписания.
- Изменение состава и последовательности вывода индикации на ЖКИ.
- Программирование параметров фиксации индивидуальных ПКЭ.
- Изменение даты расчетного периода.
- Изменение паролей доступа и ключей шифрования.
- Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.
Программное обеспечение
Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении реализованы все перечисленные функциональные возможности счетчика.
| Модификация |
Счетчик электрической энергии однофазный многофункциональный CE207 S7.846.2.OA.QUVFL SPds
Технические характеристики модификации: |
||
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| A | RS485 | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| SPds | Протокол связи | |
Счетчик электрической энергии однофазный многофункциональный CE207 S7.846.2.OG.QUVFL GS01 SPds
Технические характеристики модификации: |
||
| 8 | Класс точности по активной/реактивной энергии | 1/2 |
| 4 | Номинальное напряжение, В | 230 |
| 6 | Базовый (максимальный) ток, А | 5 (100) |
| 2 | Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
Интерфейсы: |
||
| O | Оптопорт | |
| G | GSM / GPRS | |
Дополнительные функции: |
||
| Q | Реле управления нагрузкой | |
| U | Параметры качества электрической сети | |
| V | Электронная пломба корпуса и крышки клеммной колодки | |
| F | Датчик магнитного поля | |
| L | Подсветка индикатора | |
| GS01 | Модуль связи | |
| SPds | Протокол связи | |
| CE207 S7 | X | X | X | X | X..X | X..X | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Дополнительные функции: Q - Реле управления нагрузкой U - Параметры качества электрической сети V - Электронная пломба корпуса и крышки клеммной колодки F - Датчик магнитного поля L - Подсветка индикатора |
|||||||||||||
|
Интерфейсы: O - Оптопорт A - RS485 P - PLC R1 - Радиоинтерфейс со встроенной антенной G - GSM N - Ethernet |
|||||||||||||
|
Количество измерительных элементов: 2 - Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
|||||||||||||
|
Базовый (максимальный) ток: 6 - 5 (100) А |
|||||||||||||
|
Номинальное напряжение: 4 - 230 В |
|||||||||||||
|
Класс точности по активной/реактивной энергии: 8 - 1/2 |
|||||||||||||
