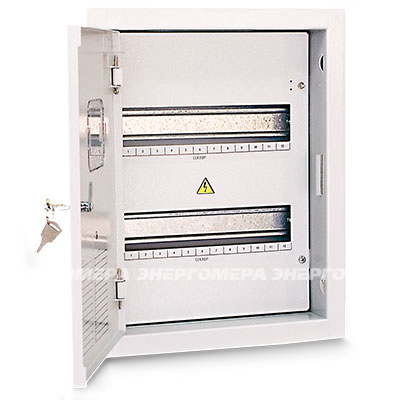

Корпуса для щитов низкого напряжения КШУ5Р
Корпуса для щитов низкого напряжения КШУ5Р
Корпуса металлические внутренней установки. Предназначены для изготовления щитов учета и распределения электроэнергии, путем встраивания в них электрооборудования согласно документации потребителя.
Способ установки: встраиваемый в стену.
Снят с серийного производства
Продукт снят с серийного производства, если у Вас имеются вопросы по работе данного продукта, посетите наш раздел поддержки
ПоддержкаТипоисполнения
| Типоисполнение | Число модулей |
Габаритный размер, размер ниши, мм (HxLxB*) | Комплектность двери | Масса, кг | |||
| Защелка | Замок | Защелка и окно | Замок и окно | ||||
| КШУ5Р-12-112-1 | 12 | 275x320x120, 230x275x125 | Х | 2,47 | |||
| -2 | Х | 2,50 | |||||
| -3 | Х | 2,47 | |||||
| -4 | Х | 2,50 | |||||
| КШУ5Р-24-212-1 | 24 | 405x320x120, 360x275x125 | Х | 3,50 | |||
| -2 | Х | 3,52 | |||||
| -3 | Х | 3,50 | |||||
| -4 | Х | 3,52 | |||||
| КШУ5Р-24-221-1 | 24 | 405x320x210, 360x275x215 | Х | 4,44 | |||
| -2 | Х | 4,46 | |||||
| -3 | Х | 4,44 | |||||
| -4 | Х | 4,46 | |||||
| КШУ5Р-36-312-1 | 36 | 530x320x120, 485x275x125 | Х | 4,49 | |||
| -2 | Х | 4,52 | |||||
| -3 | Х | 4,49 | |||||
| -4 | Х | 4,52 | |||||
| КШУ5Р-36-321-1 | 36 | 530x320x210, 485x275x215 | Х | 5,60 | |||
| -2 | Х | 5,63 | |||||
| -3 | Х | 5,60 | |||||
| -4 | Х | 5,63 | |||||
| КШУ5Р-48-512-1 | 48 | 655x320x120, 610x275x125 | Х | 5,50 | |||
| -2 | Х | 5,52 | |||||
| -3 | Х | 5,50 | |||||
| -4 | Х | 5,52 | |||||
| КШУ5Р-48-521-1 | 48 | 655x320x210, 610x275x215 | Х | 6,79 | |||
| -2 | Х | 6,81 | |||||
| -3 | Х | 6,79 | |||||
| -4 | Х | 6,81 | |||||
| КШУ5Р-48-2212-1 | 48 | 405x615x120, 360x570x125 | Х | 6,79 | |||
| -2 | Х | 6,84 | |||||
| -3 | Х | 6,79 | |||||
| -4 | Х | 6,84 | |||||
| КШУ5Р-72-3312-1 | 72 | 530x615x120, 485x570x125 | Х | 8,72 | |||
| -2 | Х | 8,77 | |||||
| -3 | Х | 8,72 | |||||
| -4 | Х | 8,77 | |||||
| 72 | 530x615x210, 485x570x215 | Х | 10,60 | ||||
| -2 | Х | 10,65 | |||||
| -3 | Х | 10,60 | |||||
| -4 | Х | 10,65 | |||||
* - Высота x Ширина x Глубина.
Конструктивные особенности
Способ установки: встраиваемый в стену.Изготовление корпуса: стальной лист толщиной 1 мм с покрытием RAL7032, нанесенным методом электростатики.
Условия эксплуатации
| Показатели | Величины | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 | |
| Предельные значения рабочих температур, °С | от минус 5 до +40 | |
| Относительная влажность воздуха при 25°С | до 80% | |
Электрические параметры
| Показатели | Величины | |
| Номинальный ток, A | до 63 | |
| Номинальное напряжение, В | до 400 | |
| Номинальное напряжение изоляции, В | 500 | |
| Класс защиты по ГОСТ 12.2.007.0-75 | I | |
|
Степень защиты по ГОСТ 14254-96 со стороны лицевой панели при открытой двери |
IP31 IP20 | |
