Шкаф учета и распределения электроэнергии первичной сети питания базовых станций эфирного доступа

ШУЭ-Р-ПСПБС

Шкафы учета и распределения электроэнергии первичной сети питания базовых станций предназначены для:
распределения трехфазного переменного тока напряжением 380В по нагрузкам базовых станций с пяти проводным исполнением при подключении к источникам первичного питания типа: трехфазной промышленной сети общего пользования или передвижному генератору трехфазному переменного напряжения.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 51321.1-2007
  • Соответствует ГОСТ Р 50571.19-2000
  • Соответствует ГОСТ Р 51992-2002
  • Соответствует требованиям пожарной безопасности в производственных помещениях по ГОСТ 12.1.004-91
  • Имеют сертификат соответствия ССС.

Характеристики надежности

  • Гарантийный срок эксплуатации ШУЭ-Р-ПСПБС – 3 года со дня ввода в эксплуатацию (3,5 года со дня изготовления).

Область применения

  • Учет суммарного расхода электроэнергии при питании от промышленной сети.
  • Защита отключения от сети при коротких замыканиях.
  • Защита от импульсных скачков перенапряжения (грозовых или коммутационных).
  • Защита отключения при утечках в цепях нагрузок, подключаемых к розеткам и осветительной сети.

Состав оборудования ШУЭ-Р-ПСПБС:

  • трехфазный универсальный (активно-реактивный) микропроцессорный многотарифный счетчик электрической энергии;
  • комплект автоматических выключателей, УЗО и розеток;
  • переключатель входных источников первичной сети на три фиксированных положения (переключатель кулачковый);
  • вилка приборная типа 3P+РЕ для подключения внешней, резервирующей, электрогенераторной установки.
  • оптические индикаторы наличия фазных напряжений (неоновые лампы);
  • устройство защиты от импульсных перенапряжений УЗИП (для модификации с УЗИП; базовое исполнение – УЗИП типа 2, 3P+N, 40kA, со вспомогательным контактом дистанционной сигнализации состояния УЗИП).

Особенности

  • трехфазный универсальный (активно-реактивный) микропроцессорный многотарифный счетчик электрической энергии;
  • комплект автоматических выключателей, УЗО и розеток;
  • переключатель входных источников первичной сети на три фиксированных положения (переключатель кулачковый);
  • вилка приборная типа 3P+РЕ для подключения внешней, резервирующей, электрогенераторной установки.
  • оптические индикаторы наличия фазных напряжений (неоновые лампы);
  • устройство защиты от импульсных перенапряжений УЗИП (для модификации с УЗИП; базовое исполнение – УЗИП типа 2, 3P+N, 40kA, со вспомогательным контактом дистанционной сигнализации состояния УЗИП).
  • Конструкция ШУЭ-Р-ПСПБС – шкафного, навесного типа.
  • Шкафы учета и распределения электроэнергии крепятся на стене в вертикальном положении.
  • ШУЭ-Р-ПСПБС позволяют осуществить подключение к трехфазной электрической сети общего назначения и к внешнему резервному источнику электроэнергии трехфазного переменного тока (например, дизельной генераторной установке) с частотой 50 Гц и с номинальным напряжением 380/220 В по схеме TN-S, ТN-С-S.
  • Ввод и крепление сетевого питающего и нагрузочных кабелей производится сверху корпуса.
  • Питающий кабель резервного электрогенератора подключается через четырех контактный разъем, расположенный на нижней стенке шкафа.
  • Оптическая индикация наличия фазного напряжения.
  • В шкафы учета и распределения электроэнергии имеются раздельные шины PE и N, допускающие присоединение проводников сечением до 16 кв. мм.
  • Выбор источника питания должен производиться трех позиционным ручным кулачковым переключателем.
  • В ШУЭ-Р-ПСПБС предусмотрены контактные группы для снятия сигналов контроля о пропадании основного и резервного питания.
  • Размеры корпуса ШУЭ-Р-ПСПБС (ВхШхГ): 660х620х106 мм. Габариты общей конструкции шкафа учета и распределения электроэнергии с учетом элементов крепления входящих \ выходящих кабелей питания, заземления и крепления к стене (ВхШхГ): – не более 825х650х120 мм.

Состав

  • Учет суммарного расхода электроэнергии при питании от промышленной сети.
  • Защита отключения от сети при коротких замыканиях.
  • Защита от импульсных скачков перенапряжения (грозовых или коммутационных).
  • Защита отключения при утечках в цепях нагрузок, подключаемых к розеткам и осветительной сети.
Показатели Величины
Напряжение питающей сети, В 220/380
Частота питающей сети, Гц 50
Масса не более, кг 18

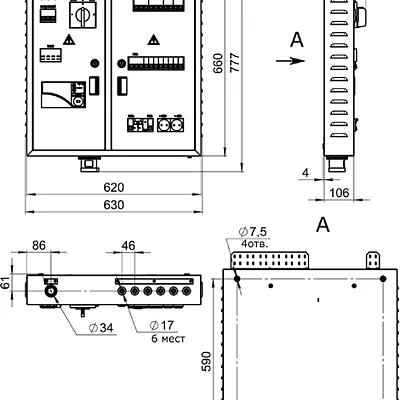

Габариты (ВхШхГ), мм
(габариты с учетом элементов крепления входящих \ выходящих кабелей питания, заземления и крепления к стене)
777х630х153
