Устройство сбора и передачи данных

СЕ801

ТУ 4222-047-46146329-04
Предназначено для измерения и учета электрической энергии и мощности, а также автоматического сбора, накопления, обработки, хранения и отображения полученной информации.


Характеристики надежности

  • Средняя наработка на отказ - 44000 часов
  • Средний срок службы - 24 года
  • Гарантийный срок эксплуатации - 24 месяца

Область применения

Коммерческий учет электроэнергии на электростанциях, подстанциях, промышленных и приравненных к ним предприятиях и организациях, поставляющих и потребляющих электрическую энергию, а также в жилищно-коммунальном секторе.

Функциональные характеристики

  • Опрашивает счетчики электрической энергии:
    • с импульсными выходами классов точности 0,2…2,0, типы которых утверждены и внесены в Государственный реестр средств измерений;
    • с цифровыми интерфейсами следующих типов: ЦЭ6850, ЦЭ6850М, ЦЭ6823М, ЦЭ6827М, ЦЭ6827М1, ЦЭ6822.
  • Измерительные каналы при использовании счетчиков с импульсным выходом формируются путем последовательного соединения следующих технических средств:
    • счетчиков электрической энергии с импульсным выходом;
    • устройств сбора данных СЕ821;
    • УСПД;
    • модемов;
    • ЭВМ.
    При использовании счетчиков с цифровыми интерфейсами измерительные каналы формируются путем последовательного соединения следующих технических средств:
    • счетчиков с цифровыми интерфейсами;
    • УСПД;
    • модемов;
    • ЭВМ.
  • Максимальное число каналов учета УСПД - 256, число точек учета - до 128, число групп учета - 16 ("П"-исполнение) и 32 ("К"-исполнение).
  • УСПД ("П"-исполнение) могут объединяться в группу до 8 шт. при помощи цифрового интерфейса CAN.
  • Устройства СЕ821 подключаются через интерфейс CAN и служат для подключения к УСПД импульсных выходных устройств счетчиков. Через одно устройство СЕ821 возможно подключение до 16 импульсных выходных устройств счетчиков. УСПД производит синхронизацию устройств СЕ821 для получения накопленных за установленный интервал импульсов.
  • Выполняют учет потребленной (выработанной) электроэнергии и мощности по нескольким видам дифференцированного тарифного учета. Число тарифных зон - 48 ("П"-исполнение) и 8 ("К"-исполнение). Число тарифов - до 8 ("П"-исполнение) и до 4 ("К"-исполнение). Границы тарифных зон задаются с дискретностью 30 минут в пределах суток.
  • УСПД ("П"-исполнение) обеспечивают централизованный сбор накопленных и расчетных данных в целом по объекту учета в специально выделенное для этой цели УСПД, а также передачу накопленных и расчетных данных Оператору торговой системы федерального оптового рынка электроэнергии и мощности (ФОРЭМ) непосредственно из этого устройства. Предусматривается удаленный сбор, сохранение и визуальное представление данных, накопленных в УСПД, на отдельной ЭВМ, при условии установки на данной ЭВМ программных компонент. Передача данных на ЭВМ производится при помощи модемов. Обеспечивается работа УСПД как с проводными модемами, так и с GSM-модемами.
  • В УСПД предусмотрены:
    • функции автоматической самодиагностики, производимой 1 раз в сутки;
    • регистрация действий операторов, а также событий связанных с изменением конфигурационных параметров, корректировкой текущих времени/даты, диагностируемыми ошибками в работе УСПД;
    • аппаратная (пломбируемый доступ) и программная (система паролей и уровней доступа) защита хранимой информации и конфигурационных параметров от несанкционированного доступа;
    • сигнализация об отказе отдельных узлов, а также о необходимости проведения отдельных видов технического обслуживания;
    • синхронизация измерений астрономического времени УСПД и счетчиков электрической энергии, подключаемых по цифровым интерфейсам.

Особенности

  • Обеспечивает подключение счётчиков электроэнергии, типы которых внесены в Государственный реестр средств измерений Российской Федерации. Эти счетчики могут быть как с импульсными выходными устройствами, так и с цифровыми интерфейсами типа RS-485, CAN или аналогичными.
  • Два исполнения программно-аппаратной конфигурации - "П" исполнение для применения в автоматизированных системах коммерческого учёта электрической энергии и мощности (системах АСКУЭ) и "К" - исполнение для автоматизированного коммерческого учёта электрической энергии в сетях 0,4 кВ жилищно-коммунального сектора.
  • Имеет блочно-модульную конструкцию. Cостоит из корпуса с кроссплатой, на которой установлены источник вторичного электропитания, узлы цифровых интерфейсов, а также блоки наборных зажимов для подключения внешних цепей. Внутри корпуса устанавливается, подключаемый к кроссплате через разъёмное соединение процессорный модуль.
  • Все составные части монтируются в едином корпусе, обеспечивающем возможность одностороннего обслуживания и монтажа на DIN-направляющую или навесного настенного монтажа.
Показатели Величины
Напряжение питания, В 220
Частота сети, Гц 50
Частота следования импульсов, не более, Гц 10
Длительность импульсов, не менее, мс 20
Ток при отсутствии сигнала в цепи, не более, мА 1
Ток при наличии сигнала в цепи, не менее, мА 5
Время хранения оперативных данных при отключении питания, не менее, часов 4500
Диапазон рабочих температур, °С от -35 до +55

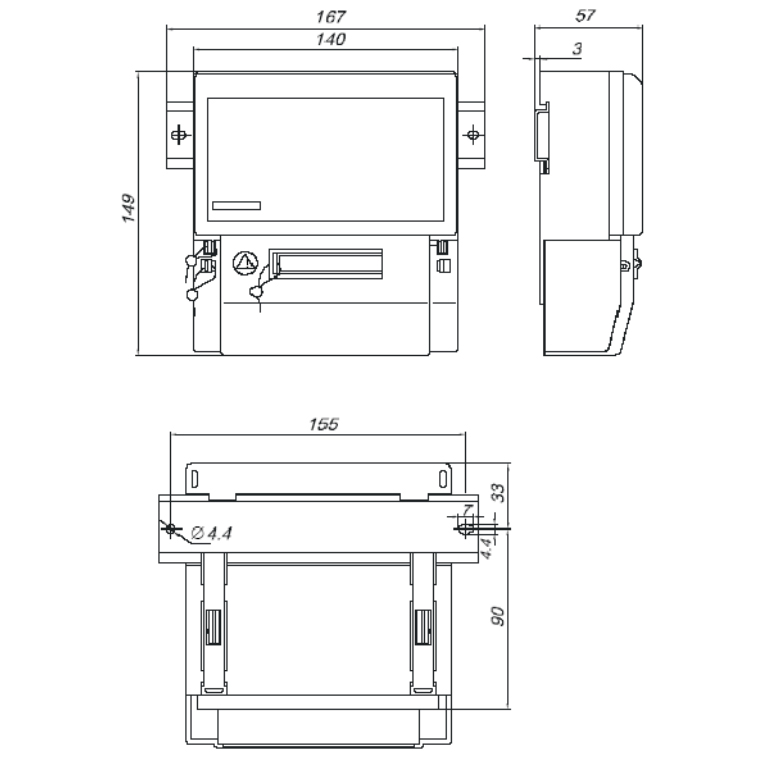

Габаритные размеры, мм 140 х 149 х 57
Масса, не более, кг 1,0
