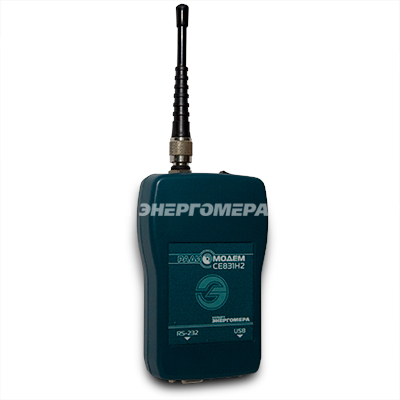

Радиомодем

СЕ831Н

ТУ 6971-050-46146329-2004
Предназначен для передачи информации в цифровой форме между DTE различного назначения посредством радиоэфира. Осуществляет передачу данных в сетях АСКУЭ. По назначению и условиям эксплуатации относится к носимой аппаратуре.


Функциональные характеристики

  • Скорости передачи информации по радиоканалу, бит/с - 1920, 3840, 7680, 15360, 30720, 61440.
  • Режим передачи данных - пакетный, полудуплексный.
  • Стыки:
    • интерфейса обмена данными по последовательному порту - RS-232С и USB-порту;
  • Питание: 4 гальванических элемента типа "AAA" или внешний источник питания с выходным напряжением (8±4) В.
  • Радиомодем обеспечивает обмен информацией по последовательному интерфейсу со скоростями 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с (в зависимости от настройки).
  • Максимальный размер информационного пакета - 214 байт.
  • Формат байта при обмене по RS-232С:
    • 8 бит данных;
    • 1 бит проверки паритета (в зависимости от настройки):
      - отсутствует;
      - используется бит проверки четности;
      - используется бит проверки нечетности.
    • 1 или 2 стоп-бита (в зависимости от настройки).

Особенности

  • Конфигурация задается через последовательный интерфейс при помощи текстовых команд.
  • Могут использоваться для построения радиосетей обмена информацией сложной топологии.
  • Логическая организация радиоэфира:
    • простые одноранговые радиосети, безадресная передача информации;
    • сложные многоранговые радиосети, адресная передача информации.
  • Формат байта при обмене с DTE - настраиваемый.
  • Конструкция обеспечивает возможность крепления на DIN-рейку и обеспечивает защиту от твердых тел в соответствии со степенью защиты IP40 по ГОСТ 14254.

Примечания

DTE - Data Terminal Equipment - оборудование, являющееся источником и/или приемником информации в цифровой форме, например персональный компьютер.
Показатели Величины
Диапазон радиочастот, МГц от 433,050 до 434,790
Вид модуляции/демодуляции частотная манипуляция двумя частотами
Рабочая радиочастота, МГц 433,92
Девиация частоты, кГц 150
Мощность радиоизлучения, мВт 10
Класс радиоизлучения F1D
Потребляемый ток, не более, мА 250
Диапазон рабочих температур, °С от -10 до +40
Габаритные размеры радиомодема без антенно-фидерного устройства, не более, мм 160 х 80 х 40
Масса, не более, кг 1,0
