Устройство сбора и передачи данных (УСПД)

УСПД164-01М

УСПД предназначено для сбора, обработки и передачи измерительной информации и телеметрических данных в заданном формате для использования этих данных в многоуровневых территориально распределенных автоматизированных системах контроля и учета энергоресурсов (далее по тексту – АСКУЭ) (на промышленных предприятиях, предприятиях электроэнергетики и в непроизводственной сфере).


Функциональные характеристики

УСПД 164-01М обеспечивает:
  • Обеспечивает электропитание датчиков импульсов счетчиков электроэнергии напряжением постоянного тока 12±1,2 В (с гальванической развязкой).
  • Программная защита входной информации по числоимпульсным и цифровым интерфейсам от помех и ложных сигналов в линиях связи.
  • Обеспечивает выработку текущего астрономического времени и календаря с помощью энергонезависимых часов.
  • УСПД позволяет производить коррекцию значения текущего времени на величину ±9с один раз в сутки. Время и величина коррекции часов регистрируются и сохраняются в памяти.
  • Позволяет производить синхронизацию времени в пределах ±9с один раз в сутки, при этом УСПД может служить как приемником, так и источником команд синхронизации.
  • Синхронизация времени в счетчиках электроэнергии, подключенных по интерфейсу RS485, в соответствии со своим текущим временем.
  • УСПД осуществляет переход на летнее и зимнее время (без потери информации) автоматически, в заданные моменты времени, а также запрет перехода на летнее и зимнее время.
  • Имеет возможность чтения данных, чтения и изменения параметров по двум независимым интерфейсам: CAN и RS232C.
  • Обеспечивает автоматическое тестирование функциональных узлов и модулей с занесением результатов тестирования в журнал (при отрицательном результате тестирования).
  • Хранит время и результат последнего самотестирования (автоматического или по команде.
  • УСПД обеспечивает сбор, вычисление, упорядочивание в базе данных и хранение в энергонезависимой памяти следующей информации:
    - энергии (мощности) технического профиля;
    - энергии (мощности) коммерческого профиля;
    - энергии за сутки (по тарифам);
    - энергии с начала суток;
    - энергии за месяц;
    - энергии с начала месяца;
    - эквивалентов текущих показаний счетных механизмов;
    - эквивалента текущих показаний счетных механизмов на конец суток;
    - эквивалента текущих показаний счетных механизмов на конец месяца.
  • Обеспечивает хранение журналов событий и передачу их по запросу.
Показатели Величины
Контроллер в своем составе имеет:
- количество импульсных входов
- количество аналоговых входов
- количество выходов телеуправления
- цифровые интерфейсы.

8
4
2
RS-232C, RS-485 (2), CAN-Bus
Напряжение питания контроллера, В 24±1,2
Ток потребления, А 0,2
Диапазон рабочих температур, °С от - 35 до + 60

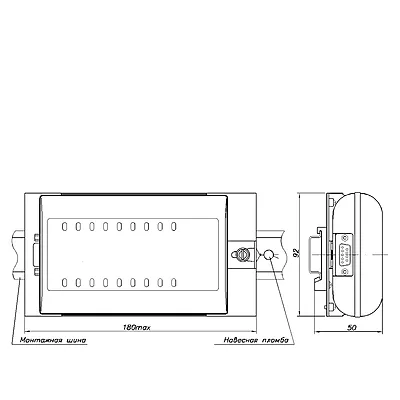

Габаритные, не более, мм 55 х 92 х 170
Масса, не более, кг 1,0
