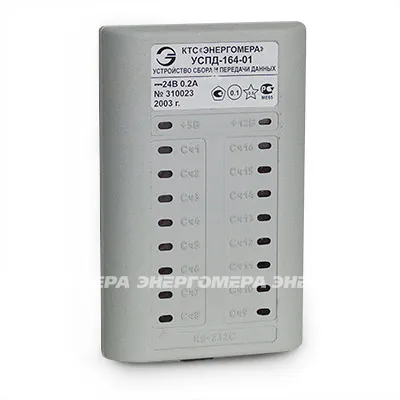

Устройство сбора и передачи данных

УСПД164-01К

ТУ 4222-026-46146329-99
Предназначено для коммунально-бытового сектора. Обеспечивает сбор данных коммерческого и технического учета, по цифровому интерфейсу RS-485, а также интерфейсу CAN (при использовании преобразователя СЕ824) со счетчиков электроэнергии следующих типов: ЦЭ6827М, ЦЭ6827М1, ЦЭ6823М, ЦЭ6822, ЦЭ6850М, СЕ102, СЕ301, СЕ303.
Обеспечивает подключение импульсных измерительных каналов от счетчиков, имеющих импульсные выходные устройства.
Поддерживает конфигурирование при помощи программы «AdminTools».


Функциональные характеристики

  • Имеет встроенный источник постоянного тока 12±1,2 В (с гальванической разделением цепей) для питания датчиков импульсных выходных устройств счетчиков электроэнергии.
  • Обеспечивает возможность одностороннего обслуживания и монтажа на монтажную рейку (DIN EN 50022-35*7,5).
  • Обеспечивает защиту входной информации по числоимпульсным и цифровым интерфейсам от помех и ложных сигналов в линиях связи.
  • Выполняет отсчет текущего астрономического времени и календаря с помощью встроенного таймера реального времени. Продолжительность работы таймера при отсутствии внешнего питания - не менее 90 суток.
  • Предусматривает аппаратную и программную (с использованием процедуры аутентификации пользователей) защиту данных и параметров конфигурации от несанкционированного доступа.
  • Позволяет производить коррекцию значения текущего времени на величину ±15с один раз в сутки. Время и величина коррекции часов регистрируются и сохраняются в памяти.
  • Выполняет синхронизацию текущего времени в счетчиках электроэнергии, подключенных по цифровым интерфейсам RS-485 или CAN, в соответствии со своим текущим временем.
  • Осуществляет переход на летнее и зимнее время (без потери информации) автоматически, в заданные моменты времени, а также запрет перехода на летнее и зимнее время.
  • Поддерживает обмен по GPRS-каналу (статическая адресация).
  • Имеет возможность чтения данных, чтения и изменения параметров конфигурации по независимым интерфейсам: RS-485, CAN, RS-232C.
  • Обеспечивает автоматическое тестирование функциональных узлов и модулей с занесением результатов тестирования в журнал (при отрицательном результате тестирования).
  • Хранит время и результат последнего самотестирования (автоматического или по команде).
  • Обеспечивает сбор, вычисление, упорядочивание в базе данных и хранение в энергонезависимой памяти следующих данных по электропотреблению:
    - коммерческий профиль настраиваемый 15,30,60 минут;
    - на конец суток;
    - на конец месяца;
    - за сутки;
    - за месяц.
  • Фиксирует статусы данных.
  • Поддерживает функции телесигнализации.
  • Обеспечивает хранение журналов событий и передачу их по запросу.

Характеристики контроллера

Наименование и тип Кол. (размер) Вид подключения Применение
Цифровой интерфейс RS-232 1 Соединитель типа D-Sub (вилка 9 контактов)
Цифровой интерфейс RS-485 1 Блоки наборных зажимов Обеспечивает гальваническое разделение от остальных цепей УСПД и между цепями отдельных интерфейсов.*
Цифровой интерфейс CAN 1
Входные дискретные каналы 16
Энергонезависимая память данных типа FLASH 2 Мбайта -

* Элетрическая прочность изоляции - 500 В переменного тока частотой 50 Гц.
Показатели Величины
Максимальное количество каналов учета 512
Максимальное количество подключаемых счетчиков 240
Число тарифов 8
Напряжение питания, В 24±1,2
Ток потребления, А 0,2
Диапазон рабочих температур, °С от минус 35 до 55

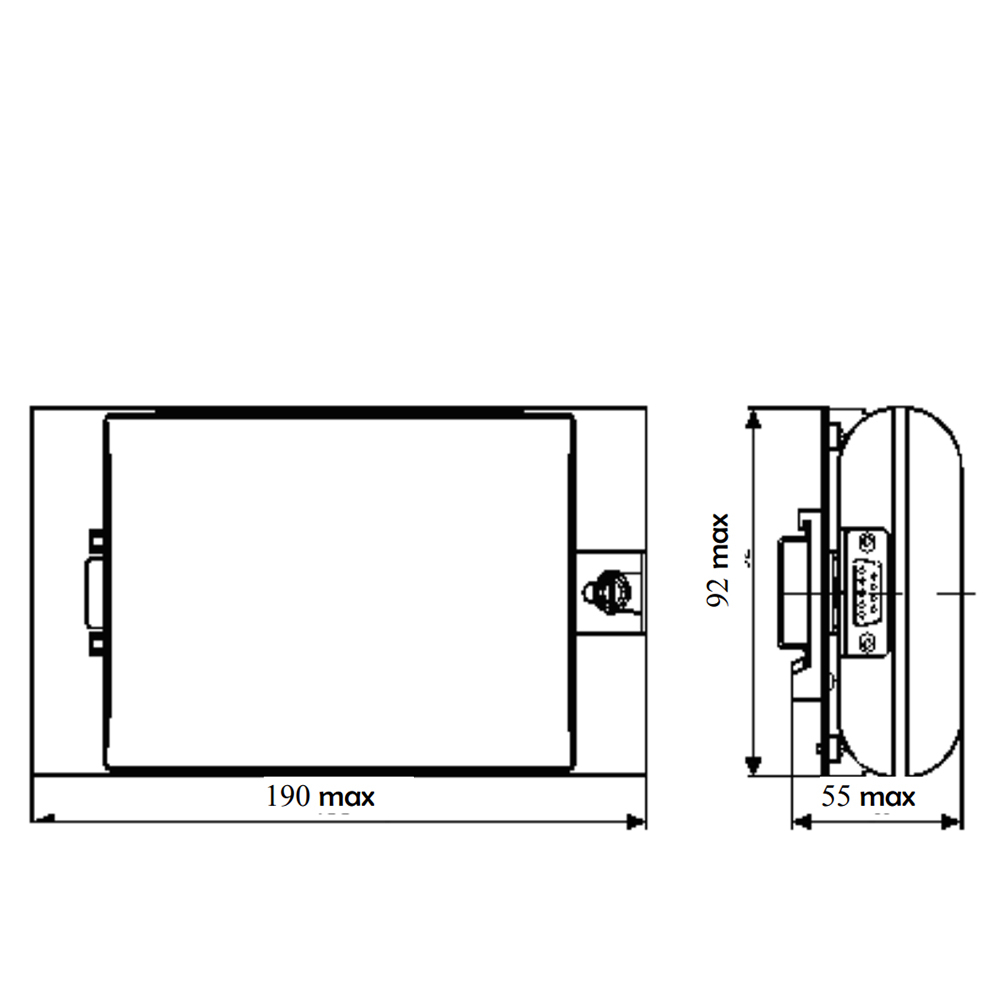

Габаритные, не более, мм 55 х 92 х 170
Масса, не более, кг 1,0

Программное обеспечение

Программа администрирования устройствZIP 4 Mb
Описание протокола CE_APDF 628 Kb

Документация

ПаспортPDF 404 Kb
