Терминал gprs

CE824CM

САНТ.467769.001ТУ
Терминал предназначен для построения каналов GPRS связи на объектах энергетики.
Терминал предназначен для выполнения следующих функций:

  • сбор данных со счетчиков электрической энергии;
  • передача собранных данных на телекоммуникационные сервера ТПП;
  • регистрация событий изменения состояния удаленного объекта;
  • контроль и корректировка текущего времени в подключенных счетчиках.

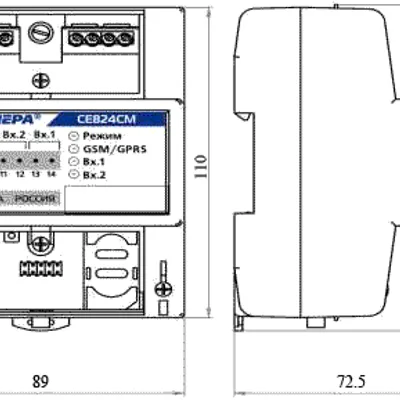

Габаритные размеры


Нормативно-правовое обеспечение

ГОСТ Р МЭК 60950-2005
ГОСТ Р 50829-95

Функциональные характеристики

Терминал обеспечивает сбор данных со следующих типов счетчиков производства ТМ “ЭНЕРГОМЕРА”:

  • СЕ301 всех исполнений (версия ВПО V6.2 и выше);
  • СЕ303 всех исполнений (версия ВПО V6.2 и выше);
  • СЕ304 всех исполнений (версия ВПО V2 и выше);
  • ЦЭ6850М всех исполнений (версия ВПО V2.3 и выше).

Перечень типов данных, собираемых терминалом со счетчиков электрической энергии, приведен в приложении Г руководства по эксплуатации.
Средняя наработка терминала до отказа - не менее 70 000 ч.
Средний срок службы терминала – не менее 20 лет.
Конструкция терминала обеспечивает возможность крепления на монтажную (DIN) рейку.
Для подключения внешней антенны терминал имеет разъем типа SMA (гнездо).

Отличительные особенности

Терминал имеет следующие интерфейсы:

  • RS232 – для подключения компьютера с целью программирования и конфигурирования терминала;
  • RS485 – для подключения и сбора данных со счетчиков электрической энергии с аналогичным интерфейсом.
  • два входных канала – для контроля состояния охранных шлейфов.
Показатели Величины
Номинальный ток, А 1
Максимальный ток потребляемый терминалом, А 2,5
Номинальное напряжение питания терминала от сети постоянного тока, В 12
Рабочий диапазон питающего напряжения, В от 10,5 до 27
Рабочий диапазон частот GSM 900/1800
Диапазон рабочих температур, °С от -30 до +65
Габаритные размеры, не более, мм 116 х 89 х 73
Масса, не более, кг 0,4
CE824CM XX-XХ
Резервная SIM карта:
В – оператор Beeline
M – оператор Мегафон
Основная SIM карта:
M – оператор Мегафон
Т – оператор МТС
Тип антенны:
01 – L-образная GSM антенна
02 – выносная GSM антенна
(длина шлейфа – 3м)
