Комплектные трансформаторные подстанции наружной установки в утепленном корпусе типа «сэндвич»

КТПНУ

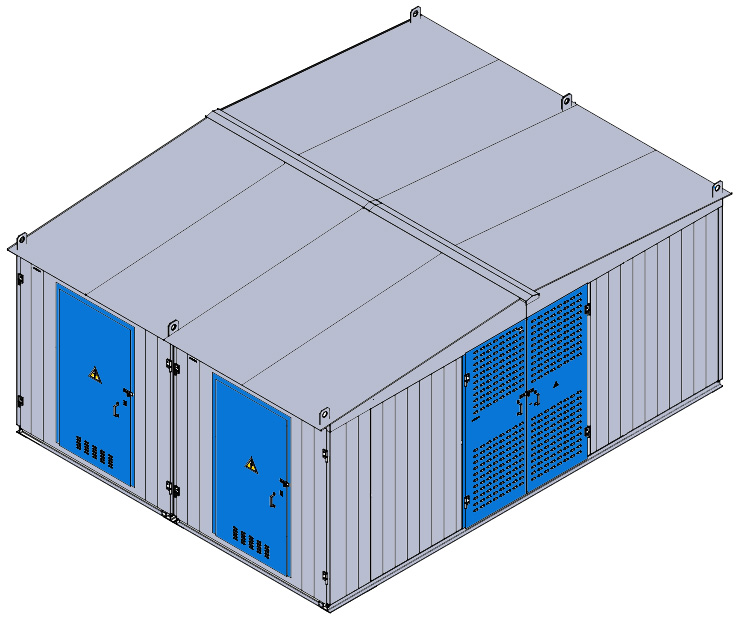

КТПНУ представляет собой трансформаторную подстанцию полной заводской готовности с одним или двумя силовыми трансформаторами в утепленном корпусе типа «сэндвич». КТПНУ предназначена для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6(10) кВ и глухо-заземленной нейтралью на стороне 0,4 кВ. КТПНУ используется в энергоснабжении жилищно-коммунальных, и промышленных объектов, а также коттеджных поселков в радиальных и кольцевых схемах распределительных сетей.

Габаритные размеры


Нормативно-правовое обеспечение

Подстанции трансформаторные комплектные наружной установки серии КТПНУ мощностью отвечают требованиям ГОСТ 14695-80.

Условия эксплуатации

Нормальная работа КТПНУ обеспечивается в следующих условиях:
Для климатического исполнения по ГОСТ 15150-69:

  • ­
  • ­ УХЛ1: температура окружающего воздуха от -60°С до +40°С; ­
  • ­ относительная влажность наружного воздуха – до 80%, при температуре +15°С; ­
  • ­ высота над уровнем моря не более 1000 м; ­
  • ­ окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.


КТПНУ не рассчитаны на эксплуатацию:

  • ­
  • ­ в условиях ударов, тряски и вибрации; ­­
  • в шахтах; ­
  • ­ на подвижных установках; ­
  • при вводе питания со стороны НН.

Описание конструктивной части

Конструкция КТПНУ представляет собой каркасно-панельное решение: стеновые, кровельные панели на основе минерального негорючего утеплителя сэндвич (толщина 50, 80 и 100 мм.), который собирается на металлическом корпусе. Образующаяся теплоизоляция позволяет эксплуатировать КТПНУ при низких температурах и предотвращает образование конденсата внутри отсеков.

Описание распределительного устройства РУ-6(10)кВ

Ввод и распределение по стороне ВН выполняется на камерах сборных одностороннего обслуживания производства АО «Энергомера» КСО серии 393 на выключателях автогазовых (ВНА) и/или на разъединителях высоковольтных (РВЗ, РВФЗ), КСО серии 298 на вакуумных выключателях (комплектация осуществляется согласно заказу). Назначение (тип) ячеек КСО:

  • Ввод
  • Линия отходящая
  • Линия на трансформатор
  • Секционная с разъединителем (СР)
  • Секционная с вакуумным выключателем (СВВ)
  • Трансформатор напряжения (ТН)
  • Трансформатор собственных нужд (ТСН)
  • Панель собственных нужд (ПСН)
  • Иное (в том числе совмещение двух типов: СР и Линия отходящая; СР и ТН)

Описание распределительного устройства РУ-0,4кВ

РУНН выполняется на базе:

  • щитов одностороннего обслуживания ЩО-70 (10 отходящих линий в базовой комплектации одной секции КТПНУ);
  • шкафов распределительных ШР-НН.


РУНН включает оборудование (комплектация, марка и производитель оборудования определяется заказом):

  • вводные (секционный) разъединители типа РЕ19 или иное;
  • вводные (секционный) автоматические выключатели типа ВА50, выкатные (выдвижные) автоматические выключатели;
  • устройство автоматического включения резервного питания (АВР);
  • коммутационные аппараты отходящих линий:
    • ­ разъединители-предохранители РПС (ОАО «НВА» Коренево, КЭАЗ) в шкафах типа ЩО-70; ­
    • планочные выключатели разъединители (ППВР): OptiVert ARS (КЭАЗ), ARS (АпаторЭлектро), XLMB (АВВ) в шкафах типа ШРНН; ­
    • автоматические выключатели.
  • приборы учета электроэнергии;
  • приборы контроля тока и напряжения (вольтметр, амперметры);
  • разрядники вентильные (ограничители перенапряжения).

Пример РУНН на шкафах типа ЩО-70 с автоматическими выключателями ВА50:

Наименование параметра Значение параметра
Число применяемых силовых трансформаторов, шт. 1 или 2
Мощность силового трансформатора, кВА 100; 160; 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ 6 или 10
Номинальное напряжение на стороне НН, кВ 0,4
Число отходящих линий РУНН, шт. по опросному листу
Переменного тока, 50 Гц (освещение отсека РУ; розеточная сеть), В
Переменного тока, 50 Гц (освещение трансформаторного отсека; розеточная сеть), В
220
24
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ1
Степень защиты по ГОСТ 14254-96 IP 23
2КТПНУ-Х(Хx)-ENRG-XXXX/XX/0,4-УХЛ1
Климатическое исполнение по ГОСТ 15150;

Напряжение на стороне низкого напряжения, кВ;

Напряжение на стороне высокого напряжения, кВ;
10;
6.
Мощность силового трансформатора, кВА (100 – 2500)

Отличительный индекс изделия

Исполнение вводов низкого напряжения:
К – кабельный;
В – воздушный
Исполнение вводов высокого напряжения:
К – кабельный;
В – воздушный
Вид исполнения:
П – проходная;
Т – тупиковая
Подстанция трансформаторная комплектная наружной установки;

Количество трансформаторов (не указывается если один)


Пример условного обозначения Проходной комплектной двухтрансформаторной подстанции наружной установки, мощностью 2500 кВА (кабельные вводы в ВН и НН), номинальным напряжением 10 кВ на высокой стороне и 0,4 кВ на низкой стороне, климатическим исполнением УХЛ1: 2КТПНУ-П(Кк)-ENRG-2500/10/0,4-УХЛ1
