19'' Шкаф аккумуляторный

ST-EP

Шкафы аккумуляторные ST-EP предназначены для размещения систем ввода, распределения и преобразования электрической энергии, а также размещения источников бесперебойного питания (ИБП) и аккумуляторных батарей. Шкафы с установленными ИБП применяются для обеспечения телекоммуникационного оборудования, оборудования связи и цифрового телевидения гарантированным, бесперебойным электропитанием.

Гарантий срок эксплуатации - 5 лет со дня ввода шкафа в эксплуатацию.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 28601-90
  • Соответствует ГОСТ 12.2.007.0-75

Характеристики надежности

  • Степень защиты шкафа IP20.
  • Климатическое исполнение УХЛ4.
  • Средний срок службы: не менее 25 лет.

Типоисполнения

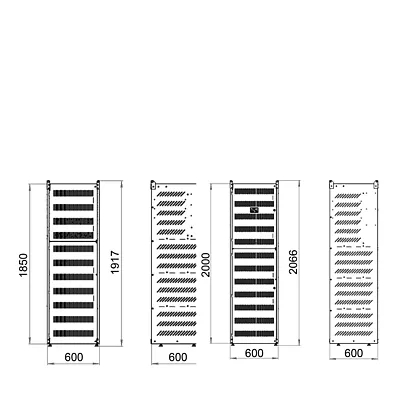

Наименование шкафа Ширина, мм Глубина, мм Монтажная высота шкафа, U* Высота, мм Масса нетто, кг
ST-EP 6618 600 600 18 950 40,58
ST-EP 6622 600 600 22 1130 46,07
ST-EP 6632 600 600 32 1570 59,38
ST-EP 6638 600 600 38 1840 67,37
ST-EP 6642 600 600 42 2020 72,76
ST-EPI 6618 600 600 18 950 40,58
ST-EPI 6622 600 600 22 1130 46,07
ST-EPI 6632 600 600 32 1570 59,38
ST-EPI 6638 600 600 38 1840 67,37
ST-EPI 6642 600 600 42 2020 72,76

* Полезная высота шкафа (1U=44,45 мм).

Обозначение шкафа «ST-EP» – шкаф выполнен из черной стали с окраской RAL 7035 - серый.
Обозначение шкафа «ST-EPI» – шкаф выполнен из оцинкованной стали.

Параметры и характеристики

Конструкция аккумуляторного шкафа 19 ST-EP:
Для монтажа оборудования систем ввода, распределения и преобразования электрической энергии используются 19" профили, имеющие элементы перфорации, обеспечивающие установку встраиваемого оборудования и аксессуаров. С лицевой стороны профилей в районе перфорации нанесены метки, соответствующие кратности 1U. Аккумуляторные батареи устанавливаются на полки, располагаемые ниже. Допустимая распределенная нагрузка на 1-ну полку - не более 250 кг.
Номинально допустимая нагрузка шкафа - до 1000 кг.

Доступ к оборудованию.
Для ограничения доступа к оборудованию неквалифицированного персонала, шкаф аккумуляторный защищен съемно-поворотными панелями. Панели открываются в левую строну.

Вентиляция и контроль климата.
Перфорация шкафа обеспечивает естественную конвекцию его внутреннего объема.

Кабельные вводы.
В нижнем и верхнем основании аккумуляторного шкафа имеются отверстия для кабельного ввода.

Заземление.
Осуществляется с использованием элемента заземления, предназначенного для присоединения внешнего заземляющего медного проводника сечением не менее 6 мм.

Покрытие.

  • Порошковая полиэфирная краска, цвет серый (RAL-7035) или другой по требованию заказчика.
  • Изготовленные из оцинкованной стали, без покрытия краской.
Все неокрашенные металлические поверхности шкафов имеют цинковое защитное покрытие.
