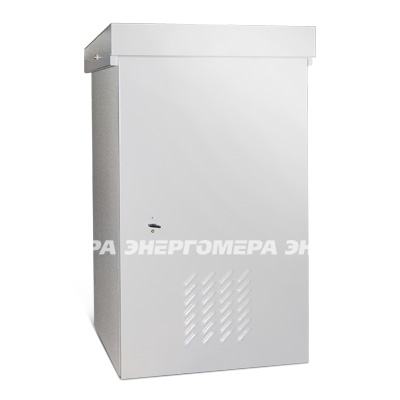

19'' Шкаф навесной климатический

ST-AK

Навесные 19’’ климатические шкафы серии ST-AK применяются для размещения в них телекоммуникационного оборудования связи. Шкаф предназначен для круглогодичной эксплуатации вне помещения, на открытой поверхности, подверженной солнечному и ветровому воздействию, дождю и снегопаду, климатическое исполнение У1 по ГОСТ 15150. Шкаф может быть размещён на стене или на трубо-стойке, столбе или мачте диаметром от 140 до 400 мм.

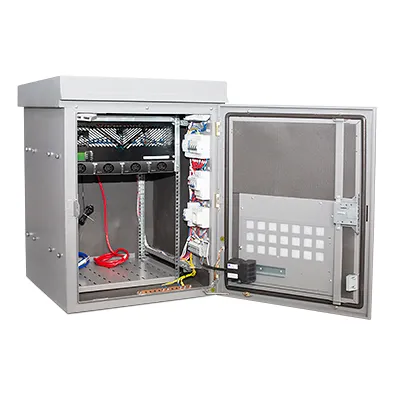

Оборудование предполагаемое к размещению в шкафу

  • Активное оборудование базовых станций сотовой сети 3G/4G
  • Технологическое оборудование транспортной сети сотовой связи
  • Система электропитания постоянного тока
  • Коммутационное оборудование Ethernet
  • Оптические кроссы и концентраторы
  • Оборудование кабельного телевидения
  • Оборудование сетей WiMAX

Корпус

  • Габаритные размеры ШxГxВ – 694x690x867
  • Корпус изготовлен из стали толщиной 1.5 мм
  • Покрытие полиэфирная порошковая эмаль цвет RAL7035 (серый)
  • Замок класса 3 с трёхточечной системой запирания двери (возможен универсальный ключ)
  • Степень защиты оболочки IP55
  • Теплоизоляция:
    • K-FLEX 13мм
    • Пенофол 20мм
    • Минеральная базальтовая вата – 40мм
  • Приточно-вытяжная вентиляция на основе радиального вентилятора 850м3/час с фильтрующими модулями (нагреватель с вентилятором 400Вт)
  • Регулируемые термостаты включения вентиляции и обогрева
  • Кондиционер на двери шкафа, мощность 800 Вт с нагревателем 800 Вт.

Вариант установки

  • Цоколь
  • На стену

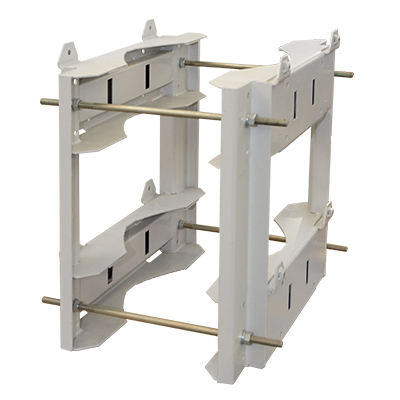

  • На опору (140-400мм)

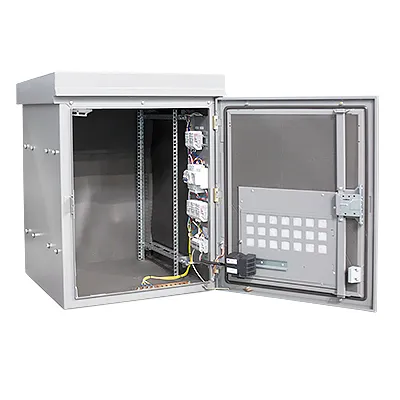

ВРУ

  • 1Ф/3Ф
  • УЗИП класс 1+2 или 2+3
  • Сервисная розетка 230В с УЗО С16 30мА

Место под АКБ

  • 1 гр. Фронт терминальных АКБ ёмкостью до 100Ач

Характеристики надёжности

  • Степень защиты оболочки шкафа при закрытой дверце и крыше – IP55.
  • Средний срок службы: не менее 25 лет.

Условия эксплуатации

  • Предельные значения внешних рабочих температур от –40°С до +40°С;
  • Предельные значения рабочих температур внутри шкафа от +5°С до +50°С;
  • Относительная влажность воздуха снаружи до 100 % при 25°С;
  • Относительная влажность воздуха внутри до 90 % при 25°С;
  • Степень загрязнения 2 по ГОСТ 51321.1 – (не проводящее загрязнение), тип атмосферы I по ГОСТ 15150 (условно-чистая атмосфера);
  • Атмосферное давление 86,6-106,7 кПа (от 650 до 800 мм.рт.ст.).
  • Способ защиты от поражения электрическим током – класс I по ГОСТ Р МЭК 536-96 (металлический корпус).



Показатели Величины
Высота, U 10
Нагрузочная способность, кг 250
Толщина металла, мм 1,5
Цвет RAL 7035
Высота, U 15
Степень защиты IP55
Тип вводной электросети 1Ф/3Ф
Мощность нагревателя 400Вт
Мощность кондиционера/нагревателя 800Вт/800Вт
Диапазон внешних температур от -40°C до +50°C
Диапазон внешних температур от +5°C до +35°C с кондицинером
от +5°C до +55°C с приточно-вытяжной вентиляцией
