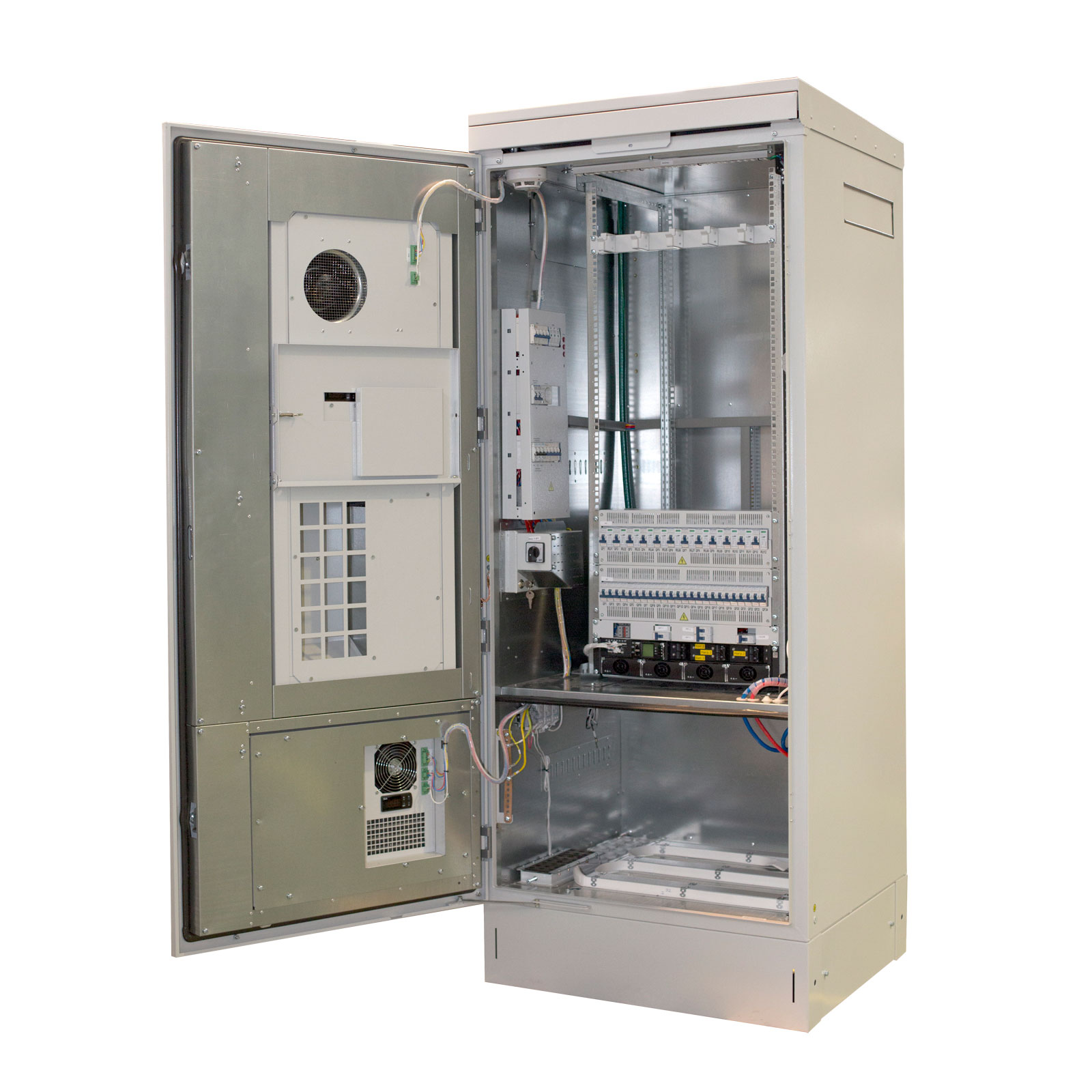

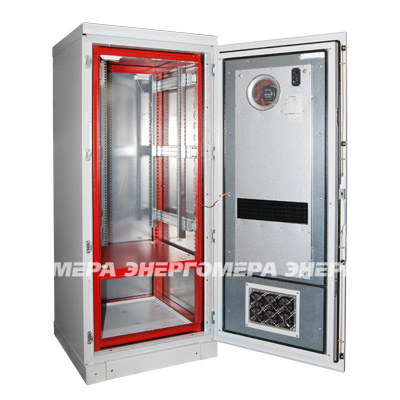

19'' Шкаф термостатированный телекоммуникационный

ST-OU

Все инновационные технические решения запатентованы.
Шкаф предназначен для размещения радиоэлектронного, телекоммуникационного и другого оборудования с обеспечением необходимого микроклимата и защиты от несанкционированного доступа. Для обеспечения поддержания требуемых климатических условий шкаф может быть оборудован: кондиционером, теплообменником, вентиляторами и нагревательным элементом. Возможна комбинация различного климатического оборудования.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 28601-90
  • Соответствует ГОСТ 14254-96
  • Соответствует ГОСТ 12.2.007.0-75
  • Соответствует ГОСТ 15150
  • Соответствует ГОСТ Р МЭК 536-96

Характеристики надежности

  • Степень защиты оболочки шкафа при закрытой дверце – IP55.
  • Средний срок службы: не менее 25 лет.

Типоисполнения

Исполнения по габаритным размерам термостатированного шкафа ST-OU без учета цоколя и крыши:

Внутренние размеры
(Д х Ш х В) мм
Внешние размеры
(Д х Ш х В) мм
700 х 700 х 2200 800 х 800 х 2350
700 х 700 х 1900 800 х 800 х 2050
700 х 700 х 1800 800 х 800 х 1950
700 х 700 х 1400 800 х 800 х 1550
700 х 700 х 1000 800 х 800 х 1150


Типы крыш:

Тип Габаритные размеры
(Д х Ш х В) мм
Стандартная 800 х 800 х 50
Скатная 800 х 800 х 150
Установка вентиляторов 800 х 800 х 250

Конструктивные особенности

  • Модульная конструкция, обеспечивающая возможность сборки шкафов в блоки из нескольких единиц.
  • Шкаф выпускается в нескольких модификациях – с одной или несколькими секциями для монтажа оборудования.
  • Доступ к каждой секции обеспечивается с фронтальной стороны шкафа.
  • Конструкция обеспечивает возможность напольного крепления – в основании предусмотрено не менее 4 отверстий под анкерные болты.
  • Шкаф термостатированный телекоммуникационный состоит из следующих съемных частей:
    каркас, двери, крыша, перфорированные монтажные профили, полка для установки аккумуляторных батарей, цоколь.
  • Шкаф имеет дополнительную антикоррозионную защиту металла до окраски – фосфатирующаяпленка (образовывается в результате обработки метала раствором Henkel Duridin 3960W)
  • Шкаф термостатированный укомплектован монтажными 19`` профилями.
  • Внутренняя термоизоляция шкафа выполнена сэндвич-панелями толщиной 40 мм. с наполнителем из:
    – Пенополиуретана-Базальтового минерального волокна;
    – Пенополистирола.
  • Типы цоколей: 100 мм, 200 мм, 250 мм.
  • Физико-технические свойства и механические показатели сэндвич-панелей. Облицовка-оцинкованная сталь толщиной 0,6 мм. с дополнительным полимерным покрытием. Утеплители обеспечивают степень огнестойкости не менее EI 30.

Параметры и характеристики

  • Возможна комплектация шкафа термостатированного дополнительным оборудованием:
    • щит электрический учёта распределения энергии (АВР, счётчики, автоматические выключатели, розетки и пр.);
    • система питания постоянного тока Энергомера -48В DC и (или) 230/400В АС;
    • аккумуляторные батареи;
    • цифровой контроллер дистанционного мониторинга и управления оборудованием системы (Ethernet, GSM).
  • Двойные стенки шкафа обеспечивают герметичность и стойкость к внешним воздействиям.
  • Шкаф изготавливается из стали с антикоррозийным покрытием и порошковой окраской цвета RAL 7035 (серый).
  • В собранном виде все крепёжные элементы не доступны снаружи.
  • Двери шкафа укомплектованы 2-мя притяжными и центральным замком запиранием на 3 стороны, класс стойкости ко взлому – 4-й. Дверь навешивается на внутренние, скрытые петли. Дверь в закрытом состоянии имеет силовой элемент защиты от взлома ломом.
  • Конструктивно шкаф может состоять из 1-ой, 2-х или 3-х секций.

Варианты климатического оборудования

ИСПОЛНЕНИЕ С ОДНИМ ОТСЕКОМ

    • Установка 1 или 2 вентиляторов 1015 м3/ч + нагреватель 600 Вт
    • Установка теплообменника от 25 до 250 Вт/К + нагреватель 250/400/600 Вт
    • Установка кондиционера от 600 до 3000 Вт. + встроенный нагреватель 700/1100/1400/1800 Вт

ИСПОЛНЕНИЕ С ОСНОВНЫМ ОТСЕКОМ И ОТСЕКОМ ДЛЯ АКБ

  • Основной отсек:
    • Установка 1 или 2 вентиляторов 1015 м3/ч + нагреватель 600 Вт
    • Установка теплообменника от 25 до 250 Вт/К + нагреватель 250/400/600 Вт
    • Установка кондиционера от 600 до 3000 Вт. + встроенный нагреватель 700/1100/1400/1800 Вт
  • Отсек для АКБ:
    • Уcтановка термоэлектрической системы 240 Вт.
    • Установка кондиционера для АКБ мощностью 300 или 600 Вт
Показатели Величины
Нагрузочная способность, кг 2000
Толщина металла, мм 2,0
Цвет RAL 7035 (серый)
