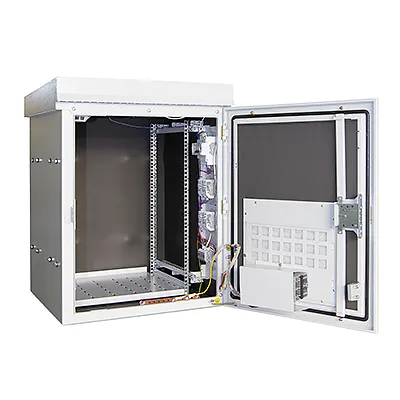

19” Шкаф климатический антивандальный st-ou-88

ST-OU-88

Телекоммуникационный шкаф предназначен для размещения телекоммуникационного оборудования, источников бесперебойного электропитания, аккумуляторных батарей и прочего оборудования, вне аппаратных базовых станций, серверных, зданий и сооружений.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 28601-90
  • Соответствует ГОСТ 14254-96
  • Соответствует ГОСТ 12.2.007.0-75
  • Соответствует ГОСТ 15150
  • Соответствует ГОСТ Р МЭК 536-96

Характеристики надежности

  • Степень защиты оболочки шкафа при закрытой дверце – IP54.
  • Средний срок службы: не менее 25 лет.

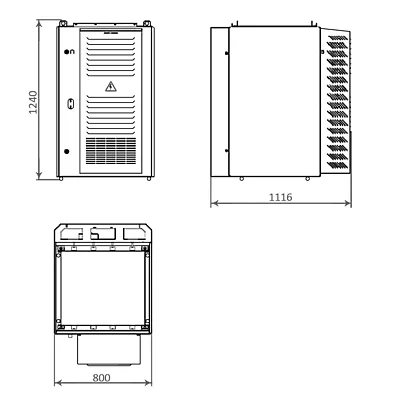

Типоисполнения

Наименование шкафа Внешние размеры
(Ш х Г х В) мм
Внутренние размеры
(Ш х Г х В) мм
Вес, кг
ST-OU-88-13 800 х 1025 х 840 700 х 650 х 650 150
ST-OU-88-20 800 х 950 х 1240 700 х 650 х 1000 195
ST-OU-88-20-К 800 х 1120 x 1240 700 x 650 x 1000 240
ST-OU-88-AKB 800 х 950 х 700 700 х 650 х 450 130
ST-OU-88-AKB-P 800 х 1025 х 700 700 х 650 х 450 140
ST-OU-88-AKB2 800 х 950 х 1010 700 х 650 х 770 180
ST-OU-88-AKB2P 800 х 1025 х 1010 700 х 650 х 770 190

Конструктивные особенности

ST-OU-88-13, ST-OU-88-20, ST-OU-88-20-К
  • Комплектация монтажными 19`` профилями.
  • Антивандальная защита, обеспечивается 2-х точечным дверным замком и специальной конструкцией шкафа
  • Корпус изготовлен из листовой стали 2мм с гальваническим покрытием, окрашенный полиэфирной порошковой краской для наивысшей защиты от внешних воздействий (светло-серая RAL 7035)
  • Конструкция позволяет использовать специализированные климатические системы (вентилятор фильтр, кондиционер, теплообменник и обогреватели), которые обеспечат функционирование оборудования и аккумуляторных батарей в экстремальных условиях.
  • Шкаф оснащен вводно-распределительной панелью трехфазной сети 380/220В, 50 Гц, электропитающая установка и панель распределения нагрузок по постоянному току, с системой защитного заземления.
  • На задней стенке шкафа размещен блок ввода электропитания 380В и подключения ДГУ. Данный блок имеет клеммы для подключения кабелей питания (5 проводников сечением до 4 мм2, 3P+N+PE), а так же имеет 4-х полюсную вилку для подключения ДГУ
  • Шкаф оснащен светодиодной лампой, что обеспечивает ведение монтажных работ и замену оборудования в темное время суток.
  • Внутренняя термоизоляция шкафа выполнена сэндвич-панелями толщиной 40 мм. с наполнителем из пенополиуретана.
  • Шкаф имеет съемный верх для защиты от солнца, осадков и скрытия монтажных проушин.

ST-OU-88-AKB, ST-OU-88-AKB2, ST-OU-88-AKB-Р, ST-OU-88-AKB2-Р
  • Комплектация монтажными одной или двумя полками для размещения АКБ.
  • Антивандальная защита, обеспечивается 2-х точечным дверным замком и специальной конструкцией шкафа
  • Корпус изготовлен из листовой стали 2мм с гальваническим покрытием, окрашенный полиэфирной порошковой краской для наивысшей защиты от внешних воздействий (светло-серая RAL 7035)
  • Конструкция позволяет использовать специализированные климатические системы (вентилятор фильтр, обогреватель, термоэлектрическую систему), которые обеспечат функционирование оборудования и аккумуляторных батарей в экстремальных условиях.
  • Шкаф оснащен светодиодной лампой, что обеспечивает ведение монтажных работ и замену оборудования в темное время суток.
  • Внутренняя термоизоляция шкафа выполнена сэндвич-панелями толщиной 40 мм. с наполнителем из пенополиуретана.
  • Шкаф имеет съемный верх для защиты от солнца, осадков и скрытия монтажных проушин.

Особенности

  • Разборная конструкция, конструктивно шкаф может состоять из 1-ой или 2-х секций.
  • Оснащен системой поддержания необходимых климатических условий внутри шкафа.
  • Теплоизоляция: пенополиуретан 40 мм.
  • Повышенная вандалоустойчивость.
  • Удаленный контроль и мониторинг потребляемой шкафом электроэнергии, контроль затопления, удара (вибрации), пожарных датчиков, открытия двери, критической температуры отсека аккумуляторных батарей.
  • Система мониторинга представляет из себя комплекс устройств позволяющий осуществлять удаленный мониторинг состояния оборудования по GSM/GPRS каналу.
  • Шкаф оснащен устройством пожаротушения BONPET.

Варианты климатического оборудования

ST-OU-88-13, ST-OU-88-20:
  • Охлаждение шкафа осуществляется при помощи одного вентилятора мощностью 100W производительностью 1015 м3/ч
  • Система обогрева построена на нагревателе с вентилятором 250W
ST-OU-88-20-К:
  • Охлаждение шкафа осуществляется при помощи одного кондиционера 1500W
  • Система обогрева построена на нагревателе 1000 W (нагреватель встроен в кондиционер)
ST-OU-88-AKB, ST-OU-88-AKB2:
  • Охлаждение шкафа осуществляется при помощи одного или двух вентилятора мощностью 4,5W производительностью 246 м3/ч
  • Система обогрева построена на нагревателе с вентилятором мощностью 250W
ST-OU-88-10-AKB-P, ST-OU-88-20-AKB2-P:
  • Поддержание заданной температуры в шкафу осуществляется при помощи полупроводниковой термоэлектрической сборки на основе элементов Пельтье 350W
