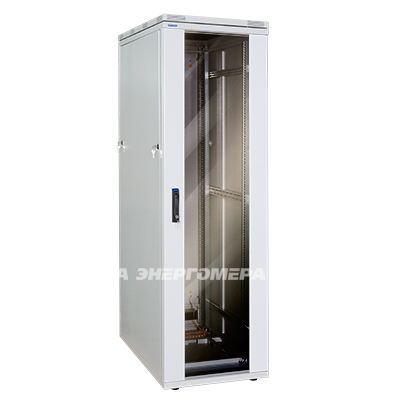

19" Шкаф телекоммуникационный напольный

ST2H

19" шкаф телекоммуникационный напольный предназначен для монтажа в нем кабельного телекоммуникационного, компьютерного оборудования, источников бесперебойного питания внутри офисов и производственных помещений. Шкафы имеют несколько исполнений по высоте: 42U, 40U, 36U, 32U, 28U, 24U, 22U.

Снято с производства

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 28601-90
  • Соответствует ГОСТ 14254-96
  • Соответствует ГОСТ 12.2.007.0-75

Характеристики надежности

  • Средний срок службы: не менее 25 лет.

Типоисполнения

Шкаф 19' габаритные размеры
Ширина, мм Глубина, мм Высота, U
600, 800 600, 800, 1000 22, 24, 28, 32, 36, 40, 42


Каталог составных частей для шкафов телекоммуникационных серии ST2H

Параметры и характеристики

Телекоммуникационный шкаф эксплуатируются в условиях, обеспечивающих отсутствие взрывоопасных или разъедающих металл и изоляцию газов и паров, токопроводящей или взрывоопасной пыли и дополнительного нагрева от посторонних источников лучистой энергии.

Каркас: разборный, несущий предназначен для монтажа боковых панелей, передней и задней дверей.

Номинально-допустимая нагрузка:
напольные шкафы шириной 800мм до 400кг;
напольные шкафы шириной 600мм до 600кг;
напольные шкафы шириной 600мм при установке на цоколь до 1000кг;

Телекоммуникационный шкаф нижнее основание: с элементами крепления несущих стоек, регулируемых ножек или цоколя. В основании имеются отверстия 380х380 мм для установки блока приточной вентиляции, а также отверстие 46х215 мм для кабельного ввода.

Телекоммуникационный шкаф верхнее основание: имеет отверстие 46х215 мм для установки кабельного ввода и отверстие 380х380 мм для установки блока вытяжной вентиляции.

Передняя распашная дверь: открывается как в правую, так и в левую сторону. Двери могут иметь различные исполнения:

  • сплошная из стального листа;
  • сплошная из стального листа с перфорацией;
  • из закаленного ударопрочного тонированного стекла в металлическом обрамлении.



Задняя распашная дверь: открывается на угол не менее 95° как в правую, так и в левую сторону. Двери могут иметь различные исполнения по требованию заказчика.

Боковые панели: съемные, фиксируются в каркасе с помощью замков.


Вентиляционная крыша имеет исполнения:

  • со степенью защиты IP41 в эксплуатационном положении при установке на шкаф;
  • со степенью защиты IP31 с боковой перфорацией для обеспечения естественной вентиляции;
  • со степенью защиты IP20 с щеточными кабельными вводами;
  • со степенью защиты IP20 с перфорацией под установку вентиляторных блоков;
  • иного исполнения по требованию заказчика.



Цоколь: съемный, высота 100 или 200 мм, с возможной регулировкой уровня. Цоколь может иметь щеточные кабельные вводы или просечки для кабельных вводов, перфорацию для естественной вентиляции телекоммуникационного шкафа.

Телекоммуникационный шкаф без цоколя: установка на регулируемых или роликовых опорах.

Покрытие: порошковая полиэфирная краска, цвет RAL-9005, RAL-7035 или другой по требованию заказчика. Все неокрашенные металлические поверхности телекоммуникационного шкафа имеют цинковое или иное защитное гальваническое покрытие.


Аксессуары

Телекоммуникационные шкафы могут быть снабжены необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.
Каталог аксессуаров для шкафов телекоммуникационных

Документация

Инструкция по сборкеPDF 965 Kb
ПаспортPDF 544 Kb
