Счетчик электроэнергии трехфазный микропроцессорный многотарифный

CE303-S31

Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, радио, PLC или GSM/GPRS модемы.

Другие исполнения корпуса: R33, S34

Габаритные размеры


Счетчик обеспечивает

  • Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
  • Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
  • Длительность хранения информации при отключении питании - не менее 10 лет.
  • Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью
    (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
  • Защиту от внешних воздействий:
    • при наличии постоянной составляющей в сети;
    • при воздействии переменного магнитного поля;
    • при воздействии постоянного магнитного поля 200 мТ;
    • при изменении направления тока в фазах (вход-выход счетчика).
  • Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка на отказ - 220 000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 16 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
  • графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
  • максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.

Счетчик измеряет и показывает:

  • среднеквадратические значения фазных напряжений и токов;
  • активную мощность.

Счетчик обеспечивает задание следующих параметров:

  • текущего времени и даты;
  • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12 дат начала сезона;
  • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
  • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.


Перечень АСКУЭ сторонних производителей, адаптированных для работы
cо счетчиком CЕ301

Особенности электросчетчика

  • Наличие оптического интерфейса.
  • Цифровой интерфейс RS485, RS232.
  • Модификации с PLC, GSM/GPRS и радиомодемом RF433.
  • Контроль вскрытия крышки (электронная пломба)
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.


Перечень рекомендуемых антенн для использования в счетчиках с внешним АФУ

Показатели Величины
Класс точности при измерении активной/реактивной энергии 0,5S/0,5; 1/1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 3х57,7/100; 3х230/400
Базовый (максимальный) ток, А 5(10); 5(60); 5(100)
Стартовый ток (чувствительность):
- для электросчетчиков непосредственного включения, мА
- для электросчетчиков трансформаторного включения, мА

20
5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9,0 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Глубина хранения суточных энергий, накопленных по тарифам 129 суток
Количество профилей нагрузки до 4 (P+, P-, Q+, Q-)
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения каждого профиля, суток 255 суток (при времени усреднения 60 минут)
Диапазон рабочих температур, °С от минус 40 до плюс 60
Диапазон рабочих фазных напряжений (0,75 … 1,15) Uном
Габаритные размеры, не более, мм 73 x 177 x 212
Масса, не более, кг 3
Степень защиты по ГОСТ 14254-96 IP51

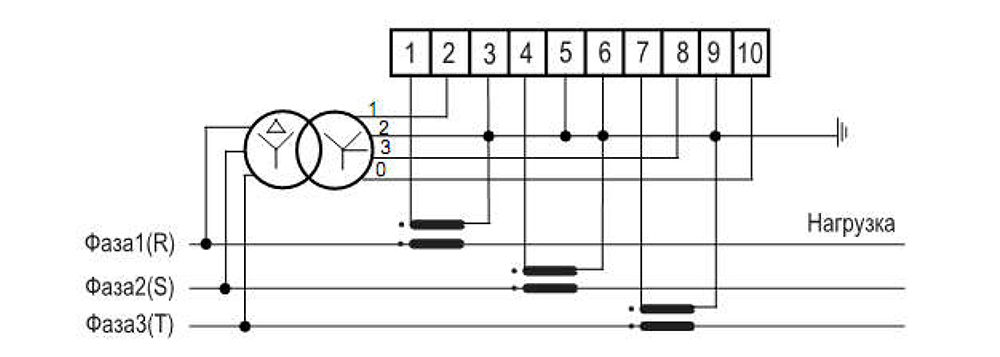

СЕ303 X XXX X...X




Дополнительные исполнения:
J - оптопорт;
A - RS485;
E – RS232;
Р – PLC;
R1 – RF433 со встроенной антенной;
R2 – RF433 с внешней антенной;
G – GSM/GPRS;
Q – реле переменного тока для управления внешним коммутационным устройством;
Y - на два направления учета;
V - КОНТРОЛЬ вскрытия клеммной крышки (электронная пломба);
Z(*) - с расширенным набором параметров;
(*) - 1 - модуль резервного питания;
       - 2 - подсветка индикатора.
Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1, R2)
Номинальный, базовый (максимальный) ток:
3 – 5 (10)А;
5 – 5 (60)А;
6 – 5 (100)А.
Номинальное (фазное) напряжение:
0 – 57,7В;
4 – 230В
Класс точности по активной/реактивной энергии:
5 – 0,5S/0,5;
7 – 1/1
Тип корпуса:
S31 - для установки в щиток.








Варианты базовых исполнений

CE303 S31 503-JAQVZ CE303 S31 543 JR1QVZ(12) CE831M01.03
CE303 S31 503-JAQYVZ CE303 S31 543 JR1VZ(12) CE831M01.03
CE303 S31 503-JAVZ CE303 S31 543 JR2QVZ CE831M02.03
CE303 S31 503-JAVZ(12) CE303 S31 745 JR1VZ CE831M01.03
CE303 S31 503-JAYVZ CE303 S31 543 JTQVZ(12)
CE303 S31 503-JAYVZ(12) CE303 S31 745 JR2VZ CE831M02.03
CE303 S31 503-JGQVZ CE303 S31 745-JAQVZ
CE303 S31 503-JGQVZ(12) CE303 S31 745-JAVZ
CE303 S31 503-JGVZ CE303 S31 745-JAVZ(12)
CE303 S31 503-JGVZ(12) CE303 S31 745-JGQVZ
CE303 S31 503-JGYQVZ CE303 S31 745-JGQVZ(12)
CE303 S31 503-JGYQVZ(12) CE303 S31 745-JGVZ
CE303 S31 503-JGYVZ CE303 S31 745-JGVZ(12)
CE303 S31 503-JGYVZ(12) CE303 S31 745-JPVZ
CE303 S31 543 JR1VZ CE831M01.03 CE303 S31 745-JPVZ(12)
CE303 S31 543 JR2VZ CE831M02.03 CE303 S31 746 JR2QVZ CE831M02.03
CE303 S31 543-JAQVZ CE303 S31 746 JR2VZ CE831M02.03
CE303 S31 543-JAQVZ(12) CE303 S31 746-JAQVZ
CE303 S31 543-JAQYVZ CE303 S31 746-JAVZ
CE303 S31 543-JAQYVZ(12) CE303 S31 746-JGQVZ
CE303 S31 543-JAVZ CE303 S31 746-JAVZ(12)
CE303 S31 543-JAVZ(12) CE303 S31 746-JGQVZ(12)
CE303 S31 543-JAYVZ CE303 S31 746-JGVZ
CE303 S31 543-JGQVZ CE303 S31 746-JGVZ(12)
CE303 S31 543-JGQVZ(12) CE303 S31 746-JPVZ
CE303 S31 543-JGVZ CE303 S31 746-JPVZ(12)
CE303 S31 543-JGVZ(12) CE303 S31 746 JR1QVZ CE831M01.03
CE303 S31 543-JPQVZ CE303 S31 746 JR1QVZ(12) CE831M01.03
CE303 S31 543-JPVZ CE303 S31 746 JR1VZ CE831M01.03
CE303 S31 543-JPVZ(12) CE303 S31 746 JTQVZ(12)
CE303 S31 543 JR1QVZ CE831M01.03 CE303 S31 543 JR2VZ TPP-03
CE303 S31 543 JR1VZ CE831M01.03 с CE901 CE303 S31 543 JR2VZ CE831M02.03 с CE901
CE303 S31 746JR1QVZ(12)CE831M01.03 СE901 CE303 S31 746 JR1QVZ CE831M01.03 с CE901
CE303 S31 746-JTQVZ(12)
