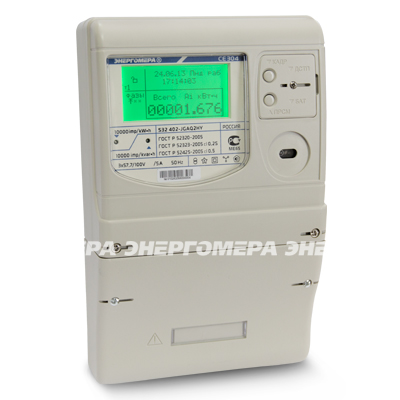

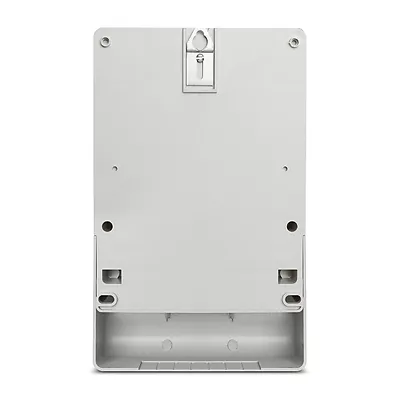

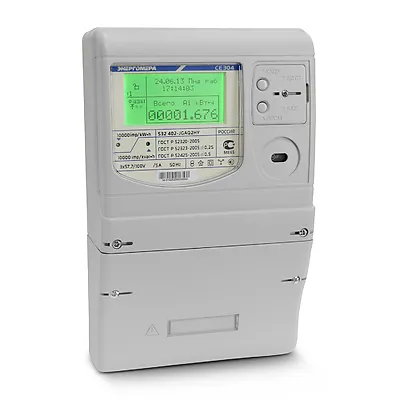

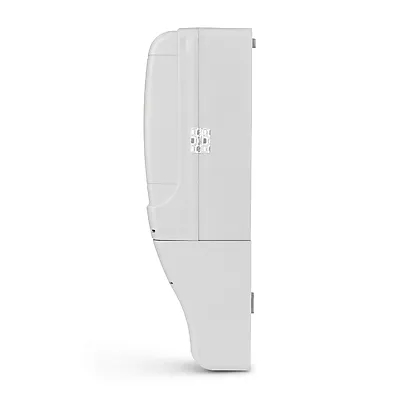

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный

CE304-S32

ТУ 4228-057-22136119-2006
Счетчик является трехфазным, универсальным трансформаторного или прямого включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, угла сдвига фаз, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

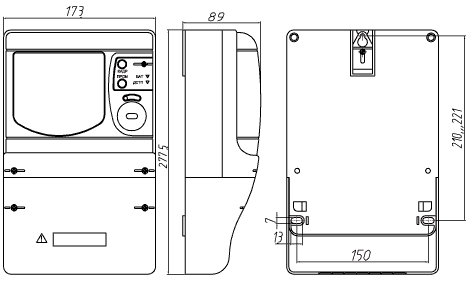

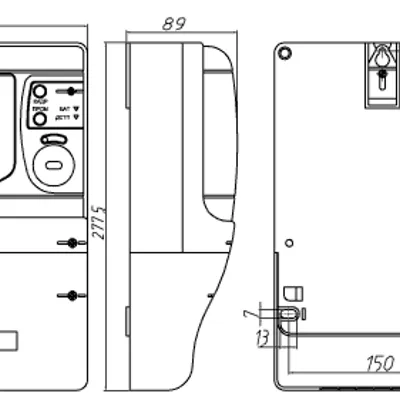

Габаритные размеры


Счетчик обеспечивает

  • Обмен информацией с внешними устройствами обработки данных через оптический порт и/или 1 или 2 независимо работающих интерфейса RS485, RS232, а также через GSM-модем.
  • Коррекцию хода часов (±30 с/сутки).
  • Обнуление всех энергетических параметров (при соответствующем доступе).
  • Сохранение расчетных показателей и констант пользователя не менее 10 лет, а хода часов и ведения календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
  • Фиксацию в журналах фактов:
    • последних корректировок любых программируемых параметров, в том числе обнулений энергетических параметров и коррекции времени;
    • последних изменений (пропаданий, выхода за заданные пределы) фазных напряжений;
    • последних изменений состояния (сбоев, результатов тестирования) счетчика.
  • Возможность проверки порога чувствительности.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • ГОСТ 31819.22-2012 (IEC 62053-22:2003)
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

  • Средняя наработка до отказа - 120000 часов.
  • Средний срок службы - 30 лет.
  • Межповерочный интервал - 8 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

  • количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
  • количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и прошедших 12 месяцев раздельно по четырем тарифам;
  • количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и прошедших 45 суток раздельно по четырем тарифам;
  • активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;
  • действующего тарифа и направления электроэнергии (отпуск, потребление);
  • энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.

Дополнительно счетчик обеспечивает измерение и индикацию:

  • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
  • среднеквадратических значений токов по каждой фазе в цепях тока;
  • углов сдвига фаз между основными гармониками фазных напряжений и токов;
  • значений коэффициентов активной и реактивной мощностей;
  • значений частоты сети.

Счетчик обеспечивает возможность задания следующих параметров:

  • текущего времени и даты;
  • значения ежесуточной коррекции хода часов;
  • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12-ти дат начала сезона;
  • до 15-ти зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
  • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • графиков тарификации субботних и воскресных дней;
  • коэффициентов трансформации тока и напряжения;
  • пароля для доступа по интерфейсу (до 8 символов);
  • идентификатора (до 24 символов);
  • скорости обмена (в т.ч. стартовой);
  • перечня кадров, выводимых на индикацию.


Перечень АСКУЭ сторонних производителей, адаптированных для работы
cо счетчиком СЕ304

Особенности электросчетчика

  • Параллельная работа по двум интерфейсам.
  • Наличие оптопорта, интерфейсов RS232 и/или RS485 для передачи данных.
  • Исполнения с GSM/GPRS модемом.
  • Измерение показателей качества электроэнергии по ГОСТ 13109-97.
  • До 16 независимых профилей параметров с различным интервалом усреднения.
  • Хранение профилей нагрузок до 330 суток (при времени усреднения 30 минут).
  • Учет потерь в линиях электрической сети.
  • Реле управления нагрузкой.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Программируемая возможность выбора протокола обмена МЭК-61107 (режим С) или ModBus (режимы ASCII или RTU) по встроенному интерфейсу (кроме оптопорта и GSM).

Примечания

Программно-аппаратная защита от любых изменений системной памяти и памяти накопленных данных (кроме начального обнуления памяти накопленных данных при соответствующем уровне доступа), а также памяти программ (программируемых параметров) от несанкционированных изменений (система паролей и пломбируемая кнопка).

Показатели Величины
Класс точности по активной/реактивной энергии0.2S/0.5; 0,5S/1; 1/2
Номинальное напряжение, В3x57.7/100; 3x230/400
Базовый (максимальный) ток, А5 (7,5); 5 (50); 10 (100)
Стартовый ток (чувствительность), мА5; 10; 20
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки512
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм277,5 х 173 х 89
Масса, не более, кг2
Степень защиты по ГОСТ 14254-96IP51

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 402-JAAQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
4Класс точности по активной/реактивной энергии0.2S/0.5
0Номинальное напряжение, В3x57.7/100
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 402-JAEQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
4Класс точности по активной/реактивной энергии0.2S/0.5
0Номинальное напряжение, В3x57.7/100
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АRS485
ERS232
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный СЕ 304 S32 432-JAAQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
4Класс точности по активной/реактивной энергии0.2S/0.5
3Номинальное напряжение, В3x230/400
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 602-JAAQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
6Класс точности по активной/реактивной энергии0,5S/1
0Номинальное напряжение, В3x57.7/100
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
6Класс точности по активной/реактивной энергии0,5S/1
0Номинальное напряжение, В3x57.7/100
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АRS485
ERS232
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 632-JAAQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
6Класс точности по активной/реактивной энергии0,5S/1
3Номинальное напряжение, В3x230/400
2Базовый (максимальный) ток, А5 (7,5)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 834-JAAQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
8Класс точности по активной/реактивной энергии1/2
3Номинальное напряжение, В3x230/400
4Базовый (максимальный) ток, А5 (50)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
8Класс точности по активной/реактивной энергии1/2
3Номинальное напряжение, В3x230/400
4Базовый (максимальный) ток, А5 (50)
Интерфейсы:
JОптопорт
АRS485
ERS232
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
8Класс точности по активной/реактивной энергии1/2
3Номинальное напряжение, В3x230/400
8Базовый (максимальный) ток, А10 (100)
Интерфейсы:
JОптопорт
АА2 x RS485
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы

Счетчик активной и реактивной электрической энергии трехфазный CE 304 S32 838-JAEQ2HY

Технические характеристики модификации:
CE304Модель
S32Тип корпуса
8Класс точности по активной/реактивной энергии1/2
3Номинальное напряжение, В3x230/400
8Базовый (максимальный) ток, А10 (100)
Интерфейсы:
JОптопорт
АRS485
ERS232
Дополнительные функции:
Q2Реле управления нагрузкой
YДва направления учета
HИмпульсные входы
CE304-S32XXXX..XX..X

Дополнительные функции:

Q2 - Реле управления нагрузкой

Y - Два направления учета

H - Импульсные входы

Интерфейсы:

J - Оптопорт

А - RS485

АА - 2 x RS485

G - GSM / GPRS

E - RS232

I - IrDA 1.0

Базовый (максимальный) ток:

0 - 1 (1,5) А

2 - 5 (7,5) А

4 - 5 (50) А

8 - 10 (100) А

Номинальное напряжение:

0 - 3x57.7/100 В

3 - 3x230/400 В

Класс точности по активной/реактивной энергии:

4 - 0.2S/0.5

6 - 0,5S/1

8 - 1/2
