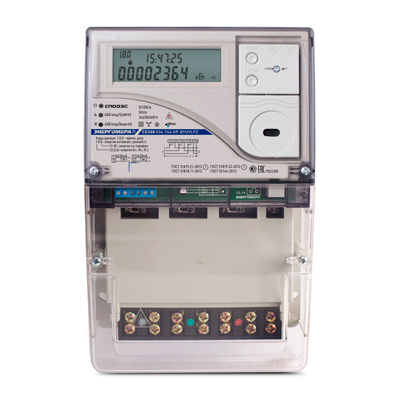

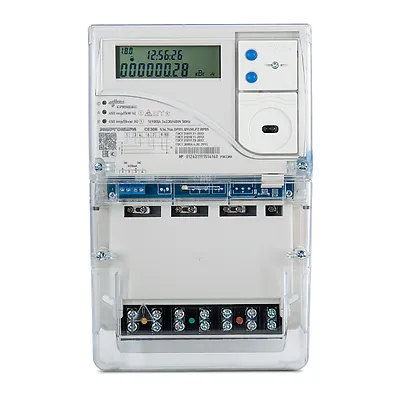

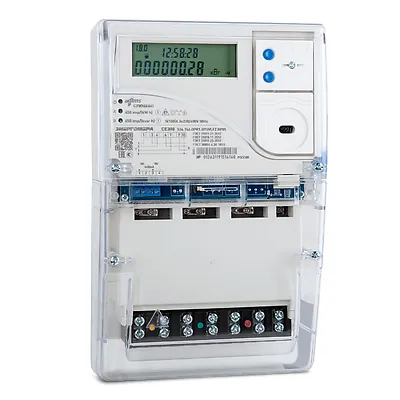

Счетчик электроэнергии трехфазный многофункциональный

CE308-S34 СПОДЭС/DLMS

Многофункциональный трехфазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Другие исполнения корпуса: S31

Нормативно-правовое обеспечение​

  • ГОСТ 31818.11-2012
  • ГОСТ 31819.21-2012
  • ГОСТ 31819.22-2012
  • ГОСТ 31819.23-2012
  • ГОСТ 32144-2013
  • ГОСТ 30804.4.30-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

  • Поддержка протокола обмена IEC 61107 – 2011, IEC 62056 СПОДЭС /DLMS, МЭК 60870-5-104
  • Исполнения с модулями связи PLC G3, RS485, GSM/GPRS.
  • Измерение показателей качества электроэнергии по классу «S»:
    • положительное и отрицательное отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения.
  • Измерение параметров сети:
    • частоты напряжения;
    • фазных токов;
    • фазных напряжений;
    • углов между током и напряжением по фазам;
    • междуфазных (линейных) напряжений;
    • коэффициента мощности по фазам и суммарно;
    • углов между током и напряжением по фазам;
    • активной мощности по фазам и суммарно;
    • реактивной мощности по фазам и суммарно;
    • полной мощности по фазам и суммарно.
  • Защита информации.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Журналы событий.
  • Ведение 60 типов событий в  двух журналах с учетом времени нарушений:
    • Журнал событий счетчика;
    • Журнал изменения настроек.
  • Ведение ретроспективы учета:
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
    • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Анализ качества электроэнергии.
  • Контроль потребляемой активной мощности.
  • Контроль потребляемой «мгновенной мощности».
  • Контроль потребления активной энергии.
  • Контроль напряжения питающей сети.
  • Контроль токов.
  • Контроль частоты сети.
  • Контроль последовательности чередования фаз.
  • Контроль обрыва фазы.
  • Контроль встречного потока мощности.
  • Реле сигнализации.
  • Телеметрические выходы с возможностью использования их в качестве «реле».
  • Звуковой сигнал.
  • Сигнализация по интерфейсу.
  • Самодиагностика.
  • Механизм гибкой настройки реакции на события, возникающие в счетчике.
  • Отображение информации на ЖКИ сопровождаемое кодами OBIS.
  • Управление нагрузкой потребителя по заданному расписанию.
Показатели Величины
Класс точности по активной/реактивной энергии1/1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (100)
Стартовый ток (чувствительность), мА5; 10
Частота измерительной сети, Гц50±2,5
Число тарифов8
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки128
Диапазон рабочих температур, °Сот минус 40 до плюс 70

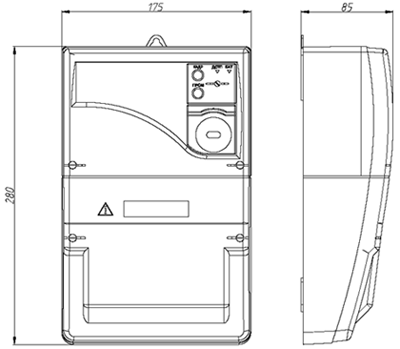

Габаритные размеры (ВхШхГ), не более, мм 280 x 175 x 85

Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OA.QYUVLFZ SPDS

Технические характеристики модификации:
CE308Модель
S34Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
SPDSПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OG.QYUVLFZ GS01 SPDS

Технические характеристики модификации:
CE308Модель
S34Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
GS01Модуль связи
SPDSПротокол связи

Счетчик электрической энергии трехфазный многофункциональный CE308 S34.746.OP.QYUVLFZ PL03 SPDS

Технические характеристики модификации:
CE308Модель
S34Тип корпуса
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптопорт
PPLC
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
PL03Модуль связи
SPDSПротокол связи
CE308-S34 СПОДЭС/DLMSXXXX..XX..X

Дополнительные функции:

Q - Реле управления нагрузкой

U - Параметры качества электрической сети

Y - Два направления учета

S - Реле сигнализации переменного тока

V - Электронная пломба крышки клеммной колодки

F - Датчик магнитного поля

J - Резервный источник питания

L - Подсветка индикатора

Интерфейсы:

O - Оптопорт

A - RS485

P - PLC

R1 - LoRa со встроенной антенной

R2 - LoRa с внешней антенной

G - GSM / GPRS

Базовый (максимальный) ток:

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

7 - 1/1
