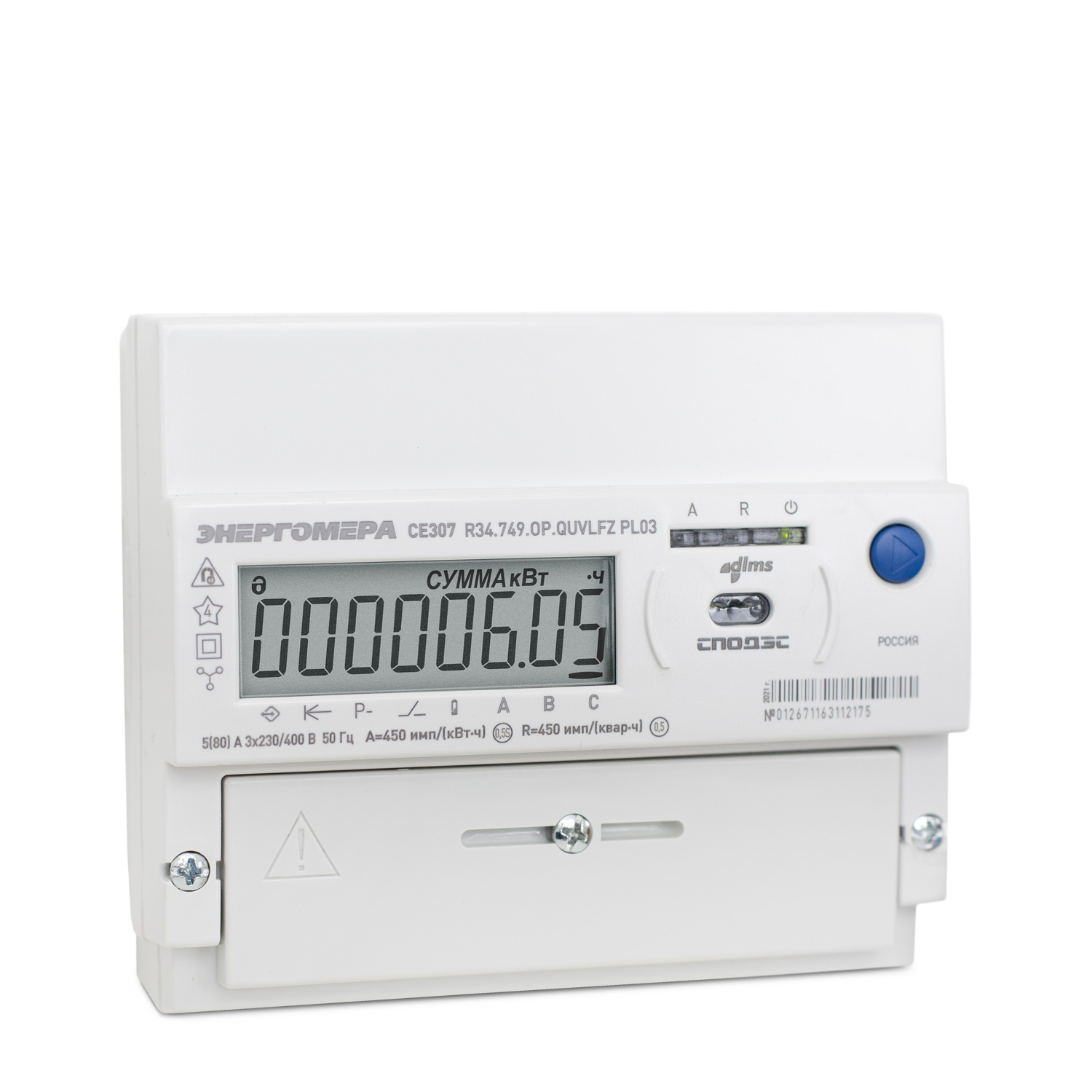

Счетчик электроэнергии трехфазный многотарифный

CE307-R34 СПОДЭС/DLMS

Многофункциональный трехфазный счетчик электроэнергии трансформаторного или непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012.
  • ГОСТ 31819.21-2012.
  • ГОСТ 31819.23-2012.
  • ГОСТ 32144-2013.
  • ГОСТ 30804.4.30-2013.
  • ГОСТ Р 58940-2020.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза.

Характеристики надежности

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.

Функциональные возможности

  • Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
  • Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet, RS485+PLC G3, 2xRS485, RS485+GSM/GPRS, RS485+Ethernet.
  • Измерение показателей качества электроэнергии по классу «S»:
    • положительное и отрицательное отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения.
  • Измерение параметров сети:
    • частоты напряжения;
    • фазных токов;
    • фазных напряжений;
    • междуфазных (линейных) напряжений;
    • углов между током и напряжением по фазам;
    • коэффициентов мощности по фазам и суммарно;
    • активной мощности по фазам и суммарно;
    • реактивной мощности по фазам и суммарно;
    • полной мощности по фазам и суммарно.
  • Возможность измерения с применением коэффициентов трансформации.
  • Измерение тока в нулевом проводе.
  • Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
  • Контроль наличия внешнего переменного и постоянного магнитного поля.
  • Дополнительный интерфейс RS485 для полукосвенного включения.
  • Защита информации.
  • Защита от несанкционированного доступа.
  • Фиксирование несанкционированного доступа к прибору.
  • Объем журнала событий превышает 500 записей.
  • Журналы событий.
  • Самодиагностика.
  • Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
  • Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
  • Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
  • Отображение на ЖКИ.
  • Даты и времени.
  • Потребленной энергии суммарно и по тарифам.
  • Активной и реактивной мощности, напряжения, тока и частоты.
  • Энергии на конец последнего расчетного периода суммарно и по тарифам.
  • Учет электроэнергии в двух направлениях.
  • Факта нарушения индивидуальных ПКЭ.
  • Небаланса токов в фазном и нулевом проводе.
  • Вскрытие электронных пломб.
  • Факт события воздействия магнитом.
  • Индикатор функционирования.
  • Корректировка даты, времени, часового пояса.
  • Изменение тарифного расписания.
  • Изменение состава и последовательности вывода индикации на ЖКИ.
  • программирование параметров фиксации индивидуальных ПКЭ.
  • Изменение даты расчетного периода.
  • Изменение паролей доступа и ключей шифрования.
  • Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.

Программное обеспечение

Встроенное  программное обеспечение счетчика электроэнергии трехфазного многофункционального СЕ307 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении  реализованы все перечисленные функциональные возможности счетчика.

Показатели Величины
Класс точности по активной/реактивной энергии0,5S/0,5; 1/1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (10); 5 (80)
Стартовый ток (чувствительность), мА5; 10
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки128
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм130 x 144 x 63
Масса, не более, кг3

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.543.OAA.SYUVLFZ SPds

Технические характеристики модификации:
CE307Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
AA2 x RS485
Дополнительные функции:
SРеле сигнализации / реле управления внешним коммутационным устройством
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.543.OAG.SYUVLFZ GS01 SPds

Технические характеристики модификации:
CE307Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
ARS485
GGSM / GPRS
Дополнительные функции:
SРеле сигнализации / реле управления внешним коммутационным устройством
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров
GS01Модуль связи

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.543.OAR1.SYUVLFZ LR01 .

Технические характеристики модификации:
CE307Модель
5Класс точности по активной/реактивной энергии0,5S/0,5
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптопорт
ARS485
R1Радиоинтерфейс со встроенной антенной
Дополнительные функции:
SРеле сигнализации / реле управления внешним коммутационным устройством
UПараметры качества электрической сети
YДва направления учета
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров
LR01Модуль связи

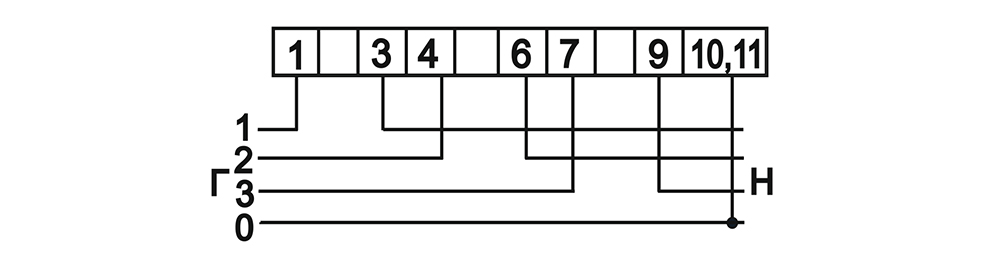

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.749.OA.QYUVLFZ SPds

Технические характеристики модификации:
CE307Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
9Базовый (максимальный) ток, А5 (80)
Интерфейсы:
OОптопорт
ARS485
Дополнительные функции:
SРеле сигнализации / реле управления внешним коммутационным устройством
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.749.OG.QYUVLFZ GS01 SPds

Технические характеристики модификации:
CE307Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
9Базовый (максимальный) ток, А5 (80)
Интерфейсы:
OОптопорт
GGSM / GPRS
Дополнительные функции:
QРеле управления нагрузкой
YДва направления учета
UПараметры качества электрической сети
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров
GS01Модуль связи

Счетчик электрической энергии трехфазный многофункциональный CE307 R34.749.OR1.QYUVLFZ LR01 .

Технические характеристики модификации:
CE307Модель
7Класс точности по активной/реактивной энергии1/1
4Номинальное напряжение, В3x230/400
9Базовый (максимальный) ток, А5 (80)
Интерфейсы:
OОптопорт
R1Радиоинтерфейс со встроенной антенной
Дополнительные функции:
QРеле управления нагрузкой
UПараметры качества электрической сети
YДва направления учета
VЭлектронная пломба крышки клеммной колодки
FДатчик магнитного поля
LПодсветка индикатора
ZРасширенный набор параметров
LR01Модуль связи
CE307-R34 СПОДЭС/DLMSXXXX..XX..X

Дополнительные функции:

S - Реле сигнализации / реле управления внешним коммутационным устройством

Q - Реле управления нагрузкой

Y - Два направления учета

U - Параметры качества электрической сети

V - Электронная пломба крышки клеммной колодки

F - Датчик магнитного поля

L - Подсветка индикатора

Z - Расширенный набор параметров

Интерфейсы:

O - Оптопорт

A - RS485

AA - 2 x RS485

P - PLC

R1 - Радиоинтерфейс со встроенной антенной

G - GSM / GPRS

N - Ethernet

Базовый (максимальный) ток:

3 - 5 (10) А

9 - 5 (80) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной/реактивной энергии:

5 - 0,5S/0,5

1 - 1

7 - 1/1
