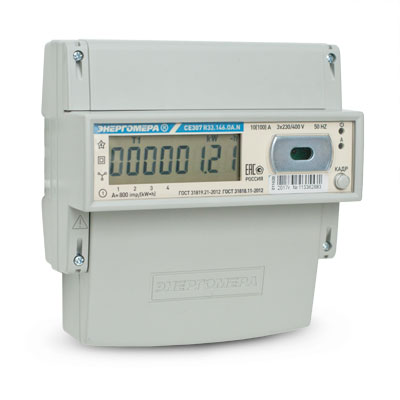

Счетчик электроэнергии трехфазный многофункциональный

CE307-R33

Счетчик является трехфазным, трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения и учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока, организации многотарифного учета электроэнергии. Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе АСКУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт.

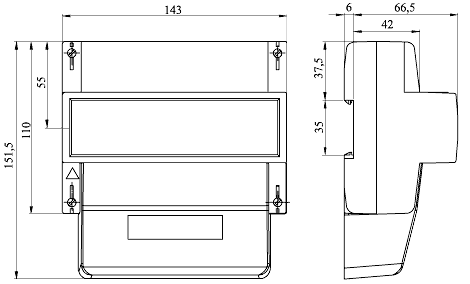

Габаритные размеры


Нормативно–правовое обеспечение:

  • Соответствует ГОСТ 31818.11–2012
  • Соответствует ГОСТ 31819.21–2012
  • Соответствует ГОСТ 31819.22–2012
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности:

  • Средняя наработка на отказ – 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы – 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика:

  • Наличие исполнений как с оптопортом, так и с оптопортом и с RS-485.

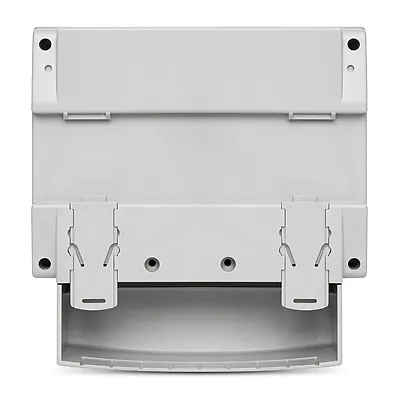

  • Возможность крепления на плоскую поверхность.
  • Полный список модификаций по току включения на 5-10 А, 5-60 А, 5-100 А
  • Дополнительный 5-й аварийный тариф.
  • Функция контроля мощности.
  • Большой размер ЖКИ.

Функциональные возможности:

  • Ведение учета электроэнергии по 4+1 (аварийном) тарифам с возможностью задания до шестнадцати тарифных зон в пределах суток с дискретностью одна минута, индивидуально по каждому дню недели в сезонной программе.
  • Ведение архивов потребленной активной энергии (до 4+1) тарифам, суммарно и нарастающим итого.
  • Ведение журналов состояний/событий, журналов программирования параметров. Фиксация событий и времени/даты их наступления.
  • Защита от несанкционированных действий паролем.
  • Счетчик обеспечивает учет и вывод на индикацию:
    • количество потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4+1 тарифам на конец месяца и за 12 предыдущих;
    • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4+1 тарифам на конец суток за 36 суток;
  • Счетчик обеспечивает задание следующих параметров:
    • До 12 сезонных программ.
    • До 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем).
    • До 36 суточных расписаний.
  • Ручная коррекция часов до 29 секунд в сутки.
  • Длительность хранения информации при отключении питания – до 30 лет.
Показатели Величины
Класс точности по активной энергии0,5S; 1
Номинальное напряжение, В3x230/400
Базовый (максимальный) ток, А5 (10); 5 (60); 5 (100)
Стартовый ток (чувствительность), мА5; 10; 20
Частота измерительной сети, Гц50±2,5
Число тарифов4
Количество датчиков тока, шт3
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм151,5 x 143 x 72,5
Масса, не более, кг1
Степень защиты по ГОСТ 14254-96IP51

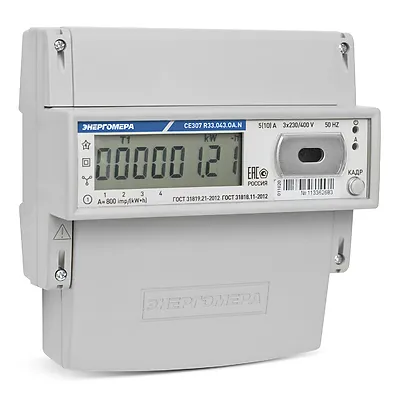

Счетчик активной электрической энергии трехфазный CE307 R33.043.O

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
0Класс точности по активной энергии0,5S
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
OОптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.043.ОA.N

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
0Класс точности по активной энергии0,5S
4Номинальное напряжение, В3x230/400
3Базовый (максимальный) ток, А5 (10)
Интерфейсы:
ARS485
OОптический интерфейс
Дополнительные функции:
NВнешнее питание интерфейса

Счетчик активной электрической энергии трехфазный CE307 R33.145.О

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
OОптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.145.ОA.N

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
5Базовый (максимальный) ток, А5 (60)
Интерфейсы:
ARS485
OОптический интерфейс
Дополнительные функции:
NВнешнее питание интерфейса

Счетчик активной электрической энергии трехфазный CE307 R33.146.О

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
OОптический интерфейс

Счетчик активной электрической энергии трехфазный CE307 R33.146.ОA.N

Технические характеристики модификации:
R33Тип корпуса
CE307Модель
1Класс точности по активной энергии1
4Номинальное напряжение, В3x230/400
6Базовый (максимальный) ток, А5 (100)
Интерфейсы:
ARS485
OОптический интерфейс
Дополнительные функции:
NВнешнее питание интерфейса
CE307-R33XXXX..XX..X

Дополнительные функции:

N - Внешнее питание интерфейса

Интерфейсы:

A - RS485

O - Оптический интерфейс

Базовый (максимальный) ток:

3 - 5 (10) А

5 - 5 (60) А

6 - 5 (100) А

Номинальное напряжение:

4 - 3x230/400 В

Класс точности по активной энергии:

0 - 0,5S

1 - 1
