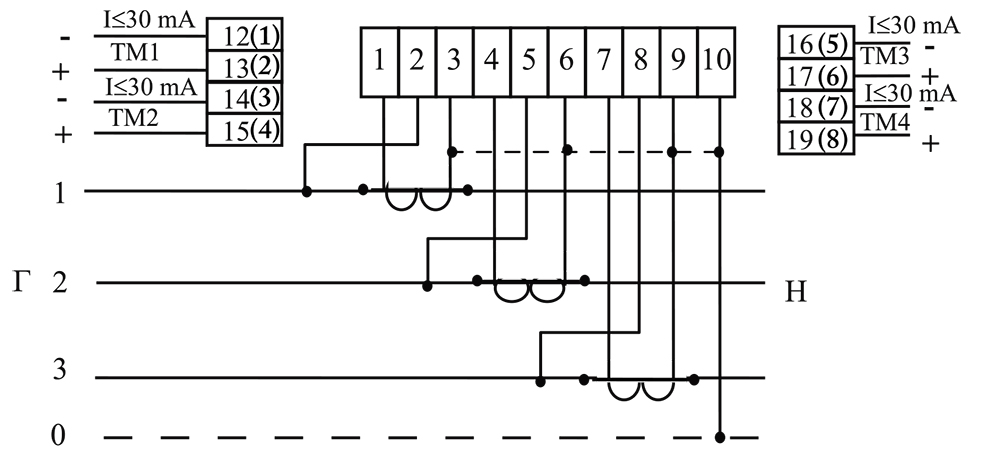

Счетчик электроэнергии трехфазный многотарифный микропроцессорный универсальный

ЦЭ6850М-Ш31

ТУ 4228-027-46146329-2000
Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.

Габаритные размеры


Нормативно-правовое обеспечение

  • Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,
    ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса 0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в части измерения реактивной энергии.
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

  • Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
  • Счетчик электроэнергии обеспечивает учет:
    • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
    • количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
    • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
    • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
    • максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
    • графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
    • энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
  • Счетчик электроэнергии обеспечивает измерение и индикацию:
    • полной, активной и реактивной мощности по каждой из фаз и суммарно;
    • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
    • среднеквадратических значений токов по каждой фазе в цепях тока;
    • углов сдвига фазы между основными гармониками фазных напряжений и токов;
    • углов сдвига фазы между основными гармониками фазных напряжений;
    • коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
    • частоты сети.
  • Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
    • параметров администратора:

    • - пароль администратора (до 6 символов);
      - восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
    • параметров пользователя:

    • - текущего времени и даты величины суточной коррекции хода часов;
      - разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
      - до двенадцати дат начала сезона;
      - до двенадцати зон суточного графика тарификации;
      - до 36 графиков тарификации;
      - до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
      - графиков тарификации для каждого из семи дней недели;
      - коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
      - идентификатора (до 16 символов);
      - рабочей скорости обмена и времени активности интерфейса;
      - уставок для контроля фазных напряжений;
      - сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).
    • параметров, задаваемых при настройке:

    • - типа счетчика электроэнергии по номинальному току и напряжению;
      - калибровочного коэффициента кварцевого резонатора;
      - коэффициентов пересчета по току;
      - коэффициентов пересчета по напряжению;
      - калибровочных коэффициентов фазовой погрешности.
  • Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
  • Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
  • Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
  • Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
  • Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
  • В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
  • Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
  • Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
  • Обмен данными через оптический порт и интерфейс соответствует
    ГОСТ Р МЭК 61107-2001.
  • Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
  • Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.


Перечень АСКУЭ сторонних производителей, адаптированных для работы
cо счетчиком ЦЭ 6850М

Особенности электросчетчика

  • Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
  • Технологический запас по классу точности
  • Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
  • Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
  • Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
  • Возможность замены элемента питания без вскрытия корпуса.
  • Автоматическая самодиагностика с выдачей результата
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям

Примечания

Энергия, накопленная при незапрограммированном режиме тарификации или при обнаружении сбоев в работе электросчетчика, заносится в отдельный регистр.

Устройство УСП6800 для считывания информации об учете и программирования многотарифных счетчиков электроэнергии поставляется по отдельному договору на один или на группу счетчиков электроэнергии.

Показатели Величины
Класс точности при измерении активной (реактивной) энергии 0,2S/0,5; 0,5/1; 1/2;
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 3х220/380 (расширенный диапазон от 57,7 до 220В)
Базовый (максимальный) ток, А 1(1,5); 5(7,5); 5(100)
Стартовый ток (чувствительность):
- для электросчетчиков непосредственного включения, мА
- для электросчетчиков трансформаторного включения, мА

20
5
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более B*A, (Bт)
4,0 (1,5)
Количество десятичных разрядов индикатора 8
Предел допускаемой основной абсолютной погрешности по времени, с/сут
±0,5
Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с/(°С*сут) 0,15 в диапазоне температур от минус 10 до плюс 45°С;
0,2 в диапазоне температур от минус 40 до плюс 60°С.
Диапазон рабочих температур, °С от минус 40 до плюс 60°С
Габаритные размеры, мм 175 x 210,5 x 71,5
Масса, не более, кг 3
Степень защиты по ГОСТ 14254-96 IP51
ЦЭ6850М X-X X-X-X X X Ш31
Тип корпуса:
Для установки в шкаф;
Р - Наличие модуля резервного питания;
О - Отсутствие модуля резервного питания;
Дополнительные модули: *
О - Отсутствие модуля интерфейса;
1 - Модуль интерфейса RS485;
2 - Модуль интерфейса RS232;
Число направлений учета электроэнергии:
- Для счетчиков на одно направление;
- Для счетчиков прямого и обратного направлений
Номинальный и максимальный ток:
1-1,5А - Трансформаторное включение;
5-7,5А - Трансформаторное включение;
5-100А - Прямое включение;
Диапазон номинальных фазных напряжений сетей, к которым счетчик может присоединяться: ***
57,7 - 220В
Класс точности по реактивной энергии:**
0,5;
1;
2
Класс точности по активной энергии:**
0,2S;
0,5S;
1

* - Во всех исполнениях присутствует модуль оптопорта;
** - Исполнения счетчиков классов точности в зависимости от номинального напряжения, номинального и максимального тока, приведены ниже в таблице;
*** - Счетчики ЦЭ6850М выпускаются с номинальным напряжением 220 В, имеют расширенный диапазон по напряжению от 0,2 Uном до 1,15 Uном и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В.

Условное обозначение счетчиков
ЦЭ6850М 0,2S/0,5 220В 1-1,5А Х Х Х Ш31
ЦЭ6850М 0,5S/1 220В 1-1,5А Х Х Х Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А Х Х Х Ш31
ЦЭ6850М 0,5S/1 220В 5-7,5А Х Х Х Ш31
ЦЭ6850М 1/2 220В 5-100А Х Х Х Ш31

Варианты базовых исполнений

ЦЭ6850М 0,2S/0,5 220В 1-1,5А 1Н 1 Р Ш31 ЦЭ6850М 0,5S/1 220В 1-1,5А 2Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 1Н 2 Р Ш31 ЦЭ6850М 0,5S/1 220В 1-1,5А 2Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 2Н 1 Р Ш31 ЦЭ6850М 0,5S/1 220В 5-7,5А 1Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 1-1,5А 2Н 2 Р Ш31 ЦЭ6850М 0,5S/1 220В 5-7,5А 1Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 1Н 1 Р Ш31 ЦЭ6850М 0,5S/1 220В 5-7,5А 2Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 1Н 2 Р Ш31 ЦЭ6850М 0,5S/1 220В 5-7,5А 2Н 2 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 ЦЭ6850М 1/2 220В 5-100А 1Н 1 Р Ш31
ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 2 Р Ш31 ЦЭ6850М 1/2 220В 5-100А 1Н 2 Р Ш31
ЦЭ6850М 0,5S/1 220В 1-1,5А 1Н 1 Р Ш31 ЦЭ6850М 1/2 220В 5-100А 2Н 1 Р Ш31
ЦЭ6850М 0,5S/1 220В 1-1,5А 1Н 2 Р Ш31 ЦЭ6850М 1/2 220В 5-100А 2Н 2 Р Ш31
