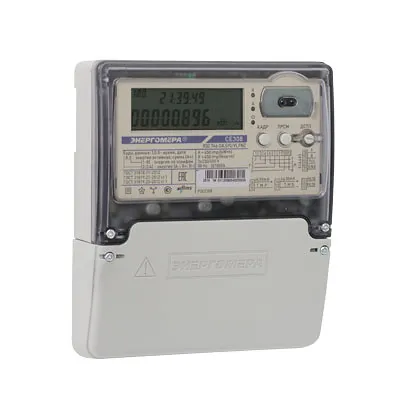

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТРЕХФАЗНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ

CE308

Счетчики электрической энергии трехфазные многофункциональные СЕ308 (далее – счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии. В зависимости от исполнения, конструктивно счетчик может быть выполнен:

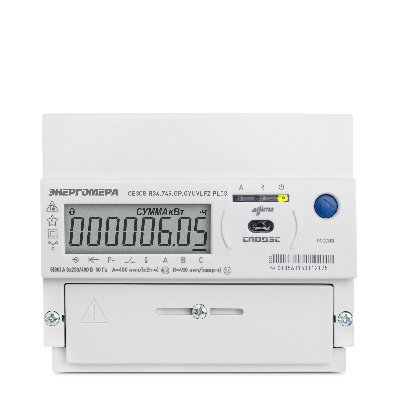

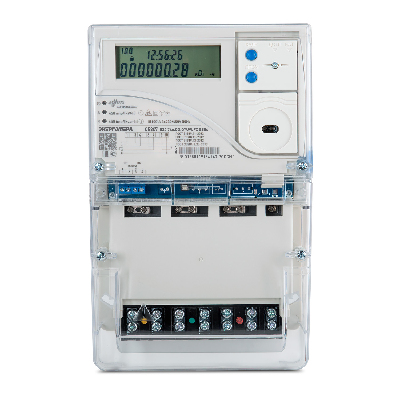

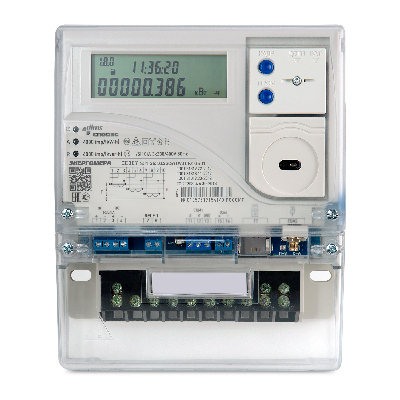

  • в виде моноблока (корпуса R32, R33, S31, S32, S34, S35);

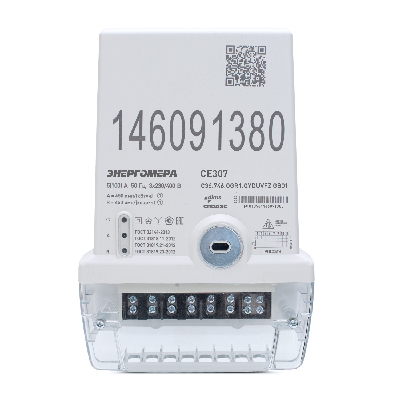

  • измерительного блока (корпус С36), выполняющего функции измерения, накопления, тарификации, передачи данных по одному из интерфейсов, и индикаторного устройства, предназначенного для дистанционного считывания, сохранения и отображения информации с измерительного блока. Измерительный блок выполняет всю функциональность многотарифного счетчика, за исключением индикации показаний.


Счетчик обеспечивает

Измерение параметров качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013:
  • прерывания напряжения;
  • глубины последнего и не менее 11 предыдущих провалов напряжения;
  • длительности последнего и не менее 11 предыдущих провалов напряжения;
  • последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
  • длительности последнего и не менее 11 предыдущих перенапряжений;
  • отрицательное и положительное отклонения напряжения электропитания;
  • отклонение частоты.
  • оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ 31819.22-2012
  • Соответствует ГОСТ 31819.21-2012
  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.23-2012
  • Соответствует ГОСТ 32144-2013
  • Соответствует ГОСТ 30804.4.30-2013

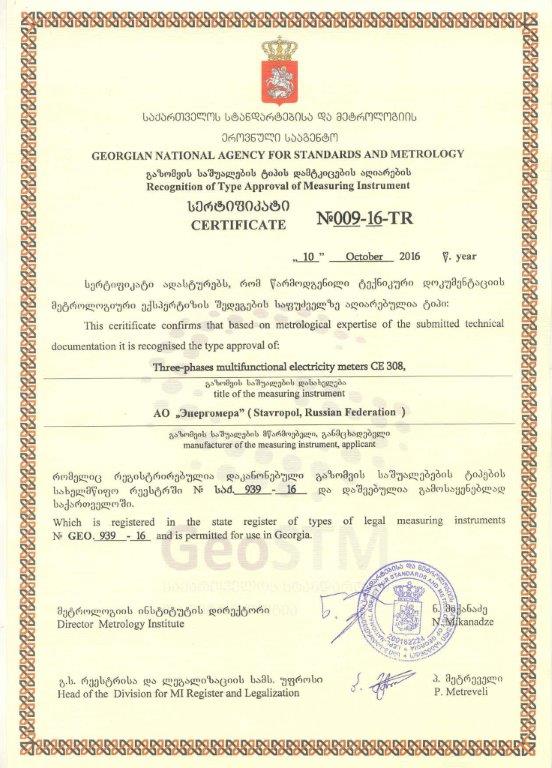

  • Сертифицирован и внесен в Государственный реестр средств измерений РФ
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Функциональные возможности

  • многотарифный учет электроэнергии (с тремя уровнями тарификации - по событиям, внешняя и повременная тарификации);
  • ведение ретроспективы (с двумя видами фиксации текущих значений накопителей энергии: на конец расчетных периодов (сутки, месяц, год) и при возникновении определенного события);
  • ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения;
  • измерение параметров сети: частоты напряжения, фазных токов, фазных напряжений, междуфазных (линейных) напряжений (с ненормируемой точностью), углов между током и напряжением по фазам; коэффициента мощности по фазам и трехфазного, активной, реактивной, полной мощности по фазам и суммарно;
  • измерение показателей качества электроэнергии (ПКЭ): установившееся отклонение напряжения, отклонение частоты сети, длительность и глубина провала напряжения, длительность и максимальное значение перенапряжения, перерывы электроснабжения;
  • анализ качества электроэнергии на соответствие нормам качества по ГОСТ 32144-2013;
  • контроль потребляемой активной мощности;
  • контроль потребляемой «мгновенной мощности»;
  • контроль потребления активной энергии (контроль по лимитам энергии, предоплатный режим, контроль малого потребления);
  • контроль напряжения питающей сети;
  • контроль потребляемых токов;
  • контроль частоты сети;
  • контроль последовательности чередования фаз;
  • контроль обрыва фазы;
  • контроль встречного потока мощности;
  • реле сигнализации (в исполнениях счетчика с реле сигнализации);
  • телеметрические выходы с возможностью использования их в качестве «реле»;
  • звуковой сигнал (для счетчика исполнения с Z);
  • сигнализация по интерфейсу;
  • учет времени;
  • самодиагностика;
  • защита информации;
  • защита от несанкционированного вскрытия (электронные пломбы);
  • датчик магнитного поля;
  • журналы событий;
  • механизм гибкой настройки реакции на события возникающие в счетчике;
  • поддержка протокола обмена DLMS/COSEM (для счетчика исполнения с Z);
  • отображение информации на ЖКИ сопровождаемое кодами OBIS;
  • управление нагрузкой потребителя по заданному расписанию.
Показатели Величины
Число тарифов, не менее 8 для исполнения Z
4 для остальных исполнений
Число временных зон тарифной программы в сутках от 1 до 12
Глубина хранения графиков (профилей), значений, не менее 6 – для исполнения Z
2 – для остальных исполнений
Глубина архивов показаний учитываемых видов энергии, зафиксированных при смене суток не менее 128
Глубина архивов показаний учитываемых видов энергии, зафиксированных при смене месяцев или расчетных периодов не менее 36
Глубина архивов показаний учитываемых видов энергии, зафиксированных при смене лет (только для исполнений Z) не менее 10
Данные учета по событию или команде 20 значений
Максимумы активной потребленной мощности за месяц, дата, время их достижения по 3 значения за 13 месяцев
Класс точности по активной энергии
по ГОСТ 31819.22-2012
по ГОСТ 31819.21-2012

0,5S, 0,5*
1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 0,5**; 1
Диапазон входных сигналов: сила тока напряжение коэффициент активной мощности коэффициент реактивной мощности (0,01Iн…Iмакс), (0,02Iн…Iмакс), (0,05Iб…Iмакс) (0,6…1,9) Uном – для исполнения X, XZ; (0,6 (0,75)***…1,15) Uном – для остальных исполнений; 0,8(емк)…1,0…0,5(инд) 0,25(емк)…1,0…0,25(инд)
Номинальный или базовый ток, А 1, 5 - трансформаторного включения
5 - прямого включения
Максимальный ток, А 1.5, 10 – трансформаторного включения
60, 80, 100 или 120 – прямого включения
Номинальное фазное/ линейное напряжение, В 3х57,7/100 или 3х230/400
Частота измерительной сети, Гц (47,5…52,5) или (57,5 …62,5)
Диапазон рабочих температур окружающего воздуха, С от минус 40 до 70
Диапазон значений постоянной счетчика, имп/(кВт•ч) (имп/(квар•ч)) от 350 до 8000
Количество десятичных знаков индикатора, не менее 8
Полная мощность, потребляемая каждой цепью тока, не более, (В•А):
для исполнений с Q;
для остальных исполнений;

0,3 при базовом токе
0,05 при номинальном (базовом) токе
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения, не более: 9 (В•А) (0,8 Вт) при номинальном значении напряжения
Активная мощность потребления модулей связи, не более, Вт 3 при номинальном значении напряжения
Пределы основной абсолютной погрешности часов, c/сутки ± 0,5
Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, не более, с/сутки ±0,5 для исполнений с Z
±1 с/сутки для исполнений без Z
Пределы дополнительной температурной погрешности часов, не более, с/(С•сутки) ± 0,15 в диапазоне от минус 10 до 45 ?С ±0,2 с/(С•сутки) в диапазоне от минус 40 до минус 10 С и от 45 до 70 С
Длительность хранения информации при отключении питания, не менее, лет 30
Длительность учета времени и календаря при отключенном питании, не менее, лет 5 –для корпусов S31, S34 и S35
10 – для корпусов S32, C36
16 - для остальных исполнений
Срок службы элемента питания, не менее, лет 5 –для корпусов S31, S34 и S35
10 – для корпусов S32, C36
16 - для остальных исполнений
Число тарифов, не менее 8 для исполнения Z
4 для остальных исполнений
Число временных зон тарифной программы в сутках от 1 до 12
Допустимое коммутируемое напряжение на контактах реле сигнализации (исполнения S), не менее, В 265
Допустимое значение коммутируемого тока на контактах реле сигнализации (исполнения S), не менее, А 1
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) до 2
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 2
Количество электрических импульсных входов (для исполнения T), каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими испытательными выходами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012), не менее 2
Скорость обмена по интерфейсам, бит/с от 300 до 115200 (в зависимости от используемого канала связи)
Скорость обмена через оптический порт, бит/с от 300 до 9600
Масса счетчика, не более, кг 1 (для CE308 R32, R33)
2 (для CE308 C36, S32)
3 (для CE308 S31, S34, S35)
Габаритные размеры, не более, мм (длина; ширина; высота) 170; 143; 52 для СЕ308 R32
152; 143; 73 для СЕ308 R33
215; 175; 72 для СЕ308 S31
280; 175; 85 для СЕ308 S34;
235; 172,3; 85 для СЕ308 S35;
280; 190; 86 (для исполнения C36);
277,5; 173; 89 (для исполнения S32).
Средняя наработка на отказ, не менее, ч 220000
Средний срок службы до первого капитального ремонта счетчиков, не менее, лет 30
СЕ308  XХ. Х X X.XX.XXX XXXX
Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости)
Дополнительные функции:
Q – Реле управления нагрузкой потребителя
S – Реле сигнализации
Y – 2 направления учета
D – Внешний дисплей
U – Параметры качества электрической сети
V – Электронные пломбы
J – Возможность подключения резервного источника питания
L – Подсветка жидкокристаллического индикатора
T – Импульсные входы
X – С расширенным диапазоном входных измеряемых сигналов
F – Датчик магнитного поля
N – Внешнее питание интерфейса
Z – Расширенный набор контрольных и расчетных показателей
Интегрированные интерфейсы связи:
O – Оптический порт
I – Irdа (инфракрасный)
A – RS485
E – RS232
M – MBUS
P – PLC
R1 – Радиоинтерфейс со встроенной антенной
R2 – Радиоинтерфейс с внешней антенной
R3 – Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной
G – GSM
B – USB
C – Картоприемник
N – Ethernet
W – WiFi
K – Клавиатура
Базовый или номинальный (максимальный) ток:
0 – 1(1.5)А
3 – 5(10)А
5 – 5(60)А
6 – 5(100)А
7 – 5(120)А
9 – 5(80)А
Номинальное фазное/линейное напряжение:
0 – 3х57,7/100В;
4 – 3х230/400В.
Класс точности по активной/реактивной энергии:
5 – 0,5S/0,5
6 – 0,5S/1 – для счетчиков трансформаторного включения или 0,5/1 – для счетчиков непосредственного включения
7 – 1/1
Тип и номер корпуса:
R32, R33 – для установки на рейку
S31, S32, S34 – для установки в щиток
S35 – для установки на рейку или в щиток
C36 – для наружной установки
