Ограничители тока

ОТ1-29

Ограничители тока предназначены для проведения тока в номинальном режиме, ограничения потребляемой мощности при токовых перегрузках путем отключения нагрузки, для защиты отходящих электрических цепей от коротких замыканий.

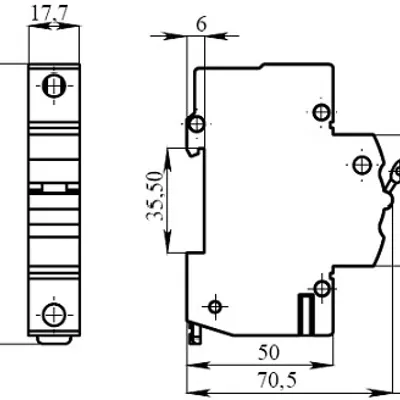

Габаритные размеры


Нормативно-правовое обеспечение

  • Соответствуют требованиям ГОСТ Р 50345-99 (МЭК 60898-95)
  • Имеют сертификат соответствия

Достоинства

  • Номинальная отключающая способность – 10000А.
  • Время-токовая характеристика комбинированного расцепителя – тип D.
  • Не допускают возможность регулирования отключающего тока в условиях эксплуатации.
  • Диапазон номинальных токов: от 6 до 63А.
  • Допускают предельную нижнюю рабочую температуру -45˚С.
  • Гарантийный срок эксплуатации - 5 лет.

Типоисполнения

ТипоисполнениеIn, AUn, BIсn, АЧисло полюсов
ОТ1-29-1 D6 Энергомера6240100001
ОТ1-29-1 D10 Энергомера10240100001
ОТ1-29-1 D16 Энергомера16240100001
ОТ1-29-1 D20 Энергомера20240100001
ОТ1-29-1 D25 Энергомера25240100001
ОТ1-29-1 D32 Энергомера32240100001
ОТ1-29-1 D40 Энергомера40240100001
ОТ1-29-1 D50 Энергомера50240100001
ОТ1-29-1 D63 Энергомера63240100001
ОТ1-29-3 D6 Энергомера6400100003
ОТ1-29-3 D10 Энергомера10400100003
ОТ1-29-3 D16 Энергомера16400100003
ОТ1-29-3 D20 Энергомера20400100003
ОТ1-29-3 D25 Энергомера25400100003
ОТ1-29-3 D32 Энергомера32400100003
ОТ1-29-3 D40 Энергомера40400100003
ОТ1-29-3 D50 Энергомера50400100003
ОТ1-29-3 D63 Энергомера63400100003

Конструктивные особенности

  • Ограничитель тока может иметь один или три полюса.
  • Допускают подсоединение как медных, так и алюминиевых проводников.
  • Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм.
  • Допускает присоединение проводников сечением от 4 до 25 мм.
Наименование характеристики Значение параметров
Номинальное напряжение питающей сети, В 240/400
Номинальный ток, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 10000
Степень защиты, обеспечиваемая оболочками не ниже IP21
Нижнее значение рабочей температуры, С -45
Габаритные разметы, мм 95 x 17,5 x 70,5 / 95 x 54,1 x 70,5
Масса, не более, кг 0,13/0,4
Гарантийный срок эксплуатации, лет 5

Документация

ПаспортPDF 976 Kb
