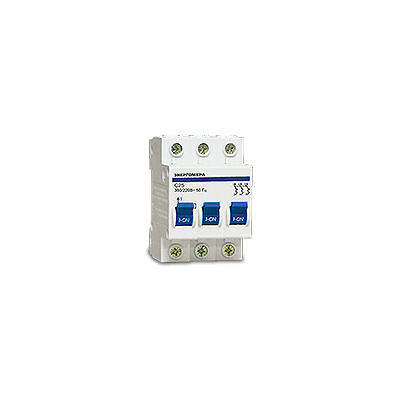

Выключатель автоматический

ВА45-29

Автоматические выключатели ВА45-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Автоматические выключатели ВА45-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.

САНТ. 656 111. 016 ТУ
– Защита при перегрузках и коротких замыканиях
– Защита от пожара при сверхтоках
– Осуществление нечастого оперативного управления участками электрических цепей

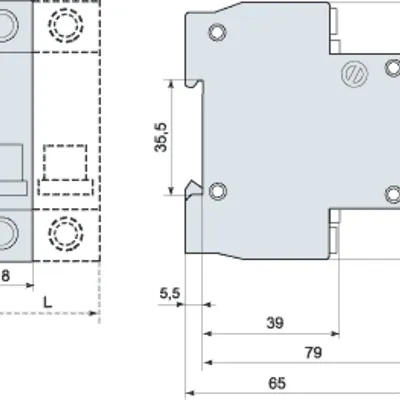

Габаритные размеры


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 51345

Достоинства

  • Имеют встроенную защиту от сверхтоков, обеспечивающую автоматическое отключение при токах перегрузки и короткого замыкания. Тип характеристики мгновенного расцепителя - С (время отключения при токе 10 In не более 0,1 с).
  • Не допускают возможность регулирования отключающего дифференциального тока в условиях эксплуатации.
  • Имеют исполнения с номинальным током от 10 до 63 А.
  • Номинальная включающая и отключающая способность 3000А.
  • Устойчивы к нормальным климатическим факторам внешней среды исполнения У3.1.

Типоисполнения

Обозначение Номинальн.
ток (In), А
Кол-во
полюсов
Номин.
включающ. и
отключающ.
способность
(Im), А
ВА45-29-С10-1 10 1 3000
ВА45-29-С10-2 10 2 3000
ВА45-29-С10-3 10 3 3000
ВА45-29-С10-4 10 4 3000
ВА45-29-С16-1 16 1 3000
ВА45-29-С16-2 16 2 3000
ВА45-29-С16-3 16 3 3000
ВА45-29-С16-4 16 4 3000
ВА45-29-С25-1 25 1 3000
ВА45-29-С25-2 25 2 3000
ВА45-29-С25-3 25 3 3000
ВА45-29-С25-4 25 4 3000
ВА45-29-С32-1 32 1 3000
ВА45-29-С32-2 32 2 3000
ВА45-29-С32-3 32 3 3000
ВА45-29-С32-4 32 4 3000
ВА45-29-С40-1 40 1 3000
ВА45-29-С40-2 40 2 3000
ВА45-29-С40-3 40 3 3000
ВА45-29-С40-4 40 4 3000
ВА45-29-С50-1 50 1 3000
ВА45-29-С50-2 50 2 3000
ВА45-29-С50-3 50 3 3000
ВА45-29-С50-4 50 4 3000
ВА45-29-С63-1 63 1 3000
ВА45-29-С63-2 63 2 3000
ВА45-29-С63-3 63 3 3000
ВА45-29-С63-4 63 4 3000
Показатели Величины
Номинальное напряжение сети, В 380/220
Номинальная частота, Гц 50
Количество полюсов 1, 2, 3, 4
Номинальный ток, А 10; 16; 25; 32; 40; 50; 63
Гарантийный срок эксплуатации, лет 5

Документация

ПаспортPDF 139 Kb
