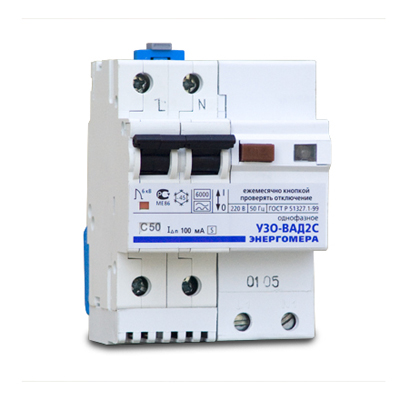

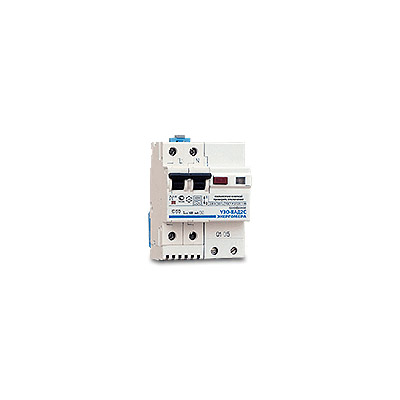

Устройство защитного отключения (УЗО)

УЗО-ВАД2C

РМЕА 656111.001 ТУ
– Защита от поражения электрическим током
– Широкая номенклатура по токам нагрузки (до 63А),
по дифференциальным токам (от 10 до 500 мА)
– Повышенная способность включения и отключения тока нагрузки и дифференциального тока – до 6 кА
– 200 типоисполнений


Нормативно-правовое обеспечение

  • Отвечают требованиям ГОСТ Р 12.4.155, ГОСТ Р 50807, ГОСТ Р 51327.1, ПУЭ и указаний Главгосэнергонадзора России о применении УЗО, а также норм пожарной безопасности НПБ 243-97
  • Имеют сертификат соответствия
  • Имеют сертификат пожарной безопасности

Достоинства

  • Обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе.
  • Имеют встроенную защиту от сверхтоков, обеспечивающую автоматическое отключение устройства при перегрузках 1,45 In в течение 1 часа и при токах короткого замыкания 10 In в течение 0,1 с.
  • Имеют широкую номенклатуру исполнений.
  • Работоспособны при предельном диапазоне фазных напряжений питающей сети от 110 до 264В.
  • Допускают диапазон рабочих температур от минус 45 до +55°С.
  • Не теряют чувствительности при повторном заземлении нулевого рабочего проводника.
  • Имеют исполнения с величиной номинального отключающего тока до 500 мА.
  • Устойчивы к электромагнитным воздействиям.
  • Ограничивают грозовые и коммутационные импульсные напряжения на уровне не выше 2000В при импульсах тока до 4500А.
  • Допускают подсоединение как медных, так и алюминиевых проводников.
  • Имеют световую индикацию наличия напряжения в питающей сети.
  • Имеют встроенную температурную защиту (по заказу). Устройство отключает защищаемую линию от питающей сети при достижении температуры 100+10°С в зоне УЗО.
  • Имеют защиту от временных перенапряжений - 265В (по заказу).
  • Допускают дистанционное управление отключением (по заказу), которое осуществляется внешним замыкающим контактом.

Типоисполнения

Обозначение Номинальн.
ток, А
Кол-во
полюсов
Номин.
отключающ.
диффе-
ренциальный
ток, мА
Номин.
включающ. и
отключающ.
способность, А
Номин.
способность
включ. и
отключ.
диффе-
ренциальн.
тока, А
УЗО-ВАД2С-10-2-010 10 2 10 3000 3000
УЗО-ВАД2С-10-2-030 10 2 30 3000 3000
УЗО-ВАД2С-16-2-010 16 2 10 3000 3000
УЗО-ВАД2С-16-2-030 16 2 30 3000 3000
УЗО-ВАД2С-16-2-100 16 2 100 3000 3000
УЗО-ВАД2С-25-2-030 25 2 30 3000 3000
УЗО-ВАД2С-25-2-100 25 2 100 3000 3000
УЗО-ВАД2С-25-2-100 S 25 2 100 3000 3000
УЗО-ВАД2С-32-2-030 32 2 30 6000 6000
УЗО-ВАД2С-32-2-100 32 2 100 6000 6000
УЗО-ВАД2С-32-2-100 S 32 2 100 6000 6000
УЗО-ВАД2С-40-2-030 40 2 30 6000 6000
УЗО-ВАД2С-40-2-100 40 2 100 6000 6000
УЗО-ВАД2С-40-2-100 S 40 2 100 6000 6000
УЗО-ВАД2С-50-2-030 50 2 30 6000 6000
УЗО-ВАД2С-50-2-100 50 2 100 6000 6000
УЗО-ВАД2С-50-2-100 S 50 2 100 6000 6000
УЗО-ВАД2С-63-2-030 63 2 30 6000 6000
УЗО-ВАД2С-63-2-100 63 2 100 6000 6000
УЗО-ВАД2С-63-2-100 S 63 2 100 6000 6000

По отдельным заказам могут быть изготовлены другие типоисполнения УЗО, в том числе с номинальным отключающим дифференциальным током 300 и 500 мА, с дистанционным управлением, с защитой от временных перенапряжений.

Особенности

  • Имеют индикатор состояния главных контактов
  • Цвет кнопки «Т» зависит от номинального отключающего дифференциального тока
  • Имеют типоисполнения общего типа и с выдержкой времени срабатывания типа S (селективные)
Показатели Величины
Номинальное напряжение сети, В 220
Номинальная частота, Гц 50
Количество полюсов 2
Номинальный ток, А 10, 16, 25, 32, 40, 50,63
Номинальный отключающий дифференциальный ток, мА 10, 30, 100, 300, 500
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, сек. 0,04 (общего типа)
0,20 (типа S)
Максимальное сечение подключаемых проводников, мм2 25
Габаритные размеры, мм 100 х 71,5 х 76
Масса, не более, кг 0,38
Гарантийный срок эксплуатации, лет 10
