Выключатель автоматический

ВА11-29

Автоматические выключатели ВА11-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение
– двигатели с небольшими пусковыми токами
– двигатели с большими пусковыми токами (подъемные механизмы, насосы)

Автоматические выключатели ВА11-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

САНТ. 656 111. 016 ТУ
Выключатель автоматический ВА11-29 обеспечивает:
– Защиту при перегрузках и коротких замыканиях.
– Защиту от временных перенапряжений.
– Ограничение грозовых и коммутационных импульсных напряжений.
– Дистанционное управление отключением.
– Осуществления оперативных включений и отключений электрических сетей зданий и аналогичных электроустановок.

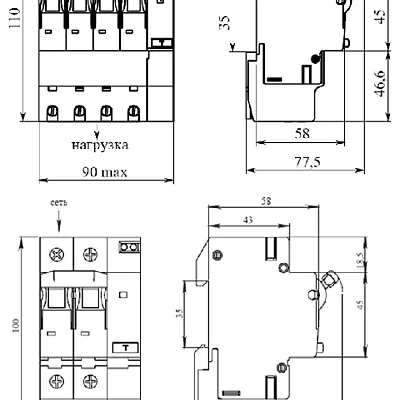

Габаритные размеры


Нормативно-правовое обеспечение

Выключатели отвечают требованиям:
  • ГОСТ Р 50345-99
  • ГОСТ Р 51992-2002

Характеристики надежности

  • Средний срок службы выключателя - 12 лет.
  • Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента приемки выключателей службой ОТК изготовителя.
  • Выключатель при хранении, транспортировании, эксплуатации и утилизации не представляет опасности для жизни, здоровья людей и окружающей среды.

Типоисполнения

Обозначение Номи-
нальн.
ток In, А
Номин.
напряж.
Un, В
Номин.
наиб.
коммутац.
способ-
ность Icn, А
Кол-во
полюсов
Номин.
отключающее
повыш.
напряж.
Uоткл, ±10В
ВА-11-29-2 C6 6 230 10000 2 265
ВА-11-29-2 C10 10 230 10000 2 265
ВА-11-29-2 C16 16 230 10000 2 265
ВА-11-29-2 C20 20 230 10000 2 265
ВА-11-29-2 C25 25 230 10000 2 265
ВА-11-29-2 C32 32 230 10000 2 265
ВА-11-29-2 C40 40 230 10000 2 265
ВА-11-29-2 C50 50 230 6000 2 265
ВА-11-29-2 C63 63 230 6000 2 265
ВА-11-29-4 C6 6 400 10000 4 --
ВА-11-29-4 C10 10 400 10000 4 --
ВА-11-29-4 C16 16 400 10000 4 --
ВА-11-29-4 C20 20 400 10000 4 --
ВА-11-29-4 C25 25 400 10000 4 --
ВА-11-29-4 C32 32 400 10000 4 --
ВА-11-29-4 C40 40 400 10000 4 --
ВА-11-29-4 C50 50 400 6000 4 --
ВА-11-29-4 C63 63 400 6000 4 --
Показатели Величины
Номинальное напряжение сети, В 230 (400)
Номинальный ток, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная частота, Гц 50
Количество полюсов 2 (однофазные),
4 (трехфазные)
Отключающее повышенное напряжение, В (для однофазных) 265
Время срабатывания при повышенном напряжении, не более, с (для однофазных) 0,5
Время несрабатывания при повышенном напряжении, не менее, с 0,04
Необходимость подачи напряжения на выводы дистанционного управления нет
Напряжение защиты от грозовых и коммутационных импульсных перенапряжений, kВ 1,6
Максимальное сечение подключаемых проводников, мм2 25
Диапазон рабочих температур воздуха, C от минус 45 до +55
Ширина, модулей 3 (однофазные)
5 (трехфазные)
Масса, не более, кг 0,33 (однофазные)
0,66 (трехфазные)
